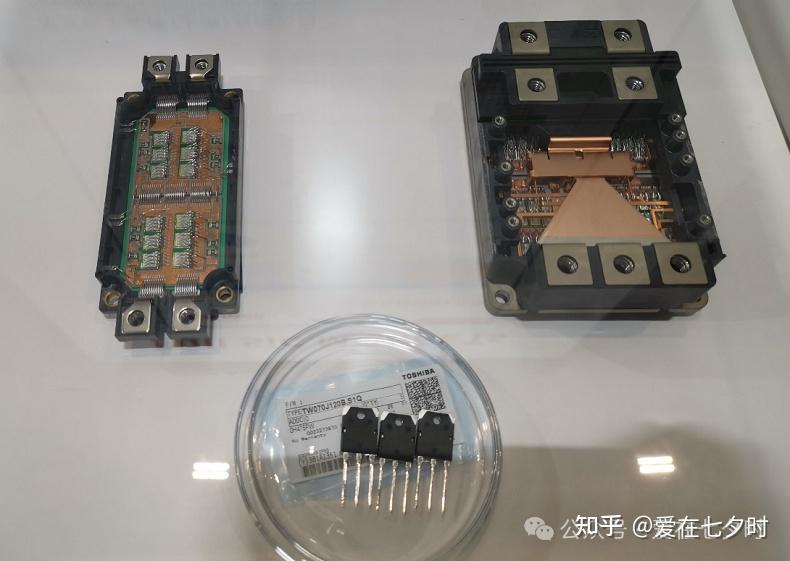

碳化硅（Sic）模塊是一種 集成多個碳化硅半導體元件的封裝產品 。它主要包括碳化硅（Sic）MOSFET（金屬氧化物半導體場效應晶體管）和碳化硅（Sic）SBD（肖特基勢壘二極管）等元件，這些元件通過封裝技術組合在一起，形成一個高效的電力電子模塊。

碳化硅（Sic）模塊的主要特點和優勢包括：

高效能與低損耗 ：由于碳化硅材料的固有特性，如高耐壓、低導通電阻和快速開關能力，碳化硅模塊能夠在高壓和高頻條件下表現出色，從而實現高效率和低能量損耗。

高工作溫度 ：碳化硅模塊具有比硅更高的熱導率，能夠在更高的溫度下穩定工作，從而擴展了電力電子設備的適用范圍。

高擊穿電場強度 ：碳化硅具有極高的擊穿電場強度，使其能夠在更高的電壓下工作而不會發生擊穿，進一步提高了模塊的可靠性和安全性。

高頻率運行能力 ：由于碳化硅器件的開關損耗極低，碳化硅模塊可以在更高的開關頻率下工作，從而提高了電力電子系統的效率和功率密度。

廣泛的應用領域 ：碳化硅模塊廣泛應用于電力電子領域，包括電動汽車的逆變器、充電器、DC-DC轉換器，以及工業電機驅動、太陽能光伏逆變器等多個領域。

總的來說，碳化硅模塊憑借其卓越的性能和廣泛的應用前景，正在逐漸成為現代電力電子技術的重要組成部分。

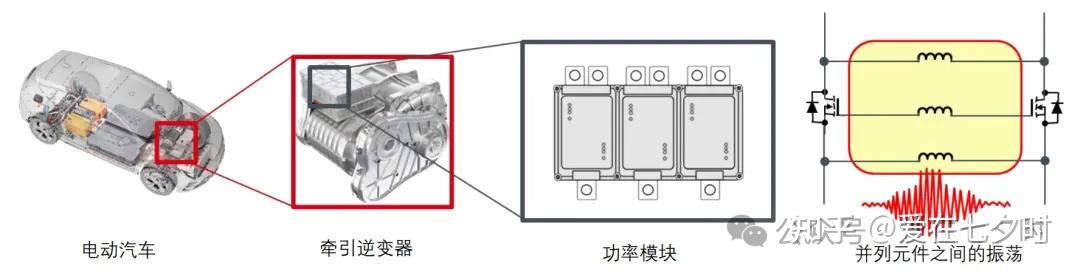

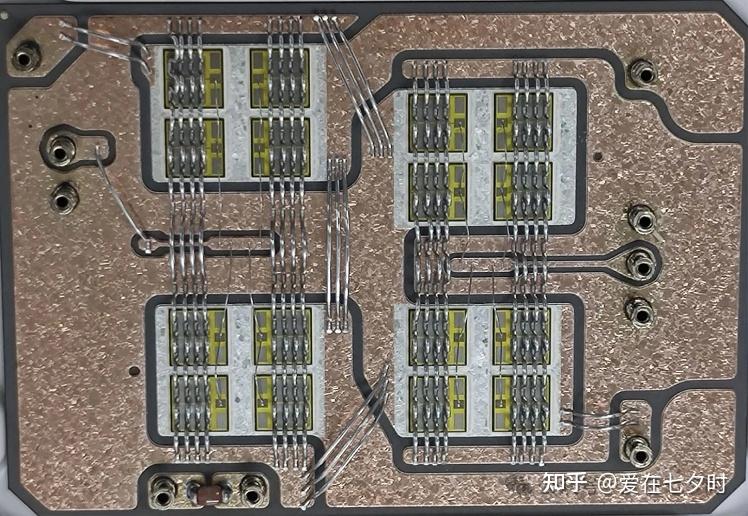

同時，碳化硅（Sic） MOSFET與傳統Si器件相比，具有高電壓、大電流、高速驅動、低損耗、高溫穩定等諸多優點，是新一代器件。近年來，利用這些優異特性，作為向大功率發展的電動汽車 (EV) 的牽引逆變器電路，并聯連接多個 SiC MOSFET元件的功率模塊被使用的情況越來越多。

另一方面，由于并聯使用這樣的高速元件，有時會發生元件間的并聯驅動振蕩 (以下簡稱振蕩)。發生振蕩的話元件有破壞的危險，因此抑制對策是市場的重要課題之一。

半導體碳化硅（Sic）模塊并聯驅動振蕩抑制方法的詳解；mp.weixin.qq.com/s/Vtl91T1KS7LiWfqX_SgkNA?token=1025816937&lang=zh_CN

最后總經一下

為了抑制振蕩，只要“增加相位裕量，降低增益”就可以了。但是，作為根本對策，“增加相位裕量”是最有效的 (因為ωp2會產生2 次延遲的增益峰值，很難降低增益)。

衡量“相位裕量”的指標是“ωp2/ωz比”。ωp2/ωz比越大，相位裕量越大，越穩定。 ?為了增加 ωp2/ωz比來提高相位裕量，“Cgd和 Lgg大，Cds和 Lss相反小”就可以了。

Cgd 和 Cds是元件的寄生電容，所以很難從后面進行調整。因此，為了增加相位裕量，適當?shù)卦O計模塊的各寄生電感 (即布局)是重要的。
