一、案例背景與核心需求

某大型生物制藥企業位于長三角醫藥產業園，主要生產重組蛋白類藥物和生物疫苗，其核心生產環節依賴 30 臺 500L 不銹鋼生物發酵罐。生物發酵過程中，罐內無菌壓力環境的穩定性直接決定藥品質量，需嚴格維持在 0.03 - 0.05MPa 的恒定范圍。壓力過低會導致外界空氣滲入，引發雜菌污染，造成整批物料報廢；壓力過高則可能損壞發酵罐密封結構，同樣破壞無菌環境。采用塔訊品牌的TX 131-RE-DNM/PNS型號協議轉換網關。該網關需承擔 DeviceNet 協議主站和 ProfiNet 協議從站的雙重角色，搭建 PLC 與傳感器之間的通信橋梁，實現壓力數據的實時傳輸與設備聯動控制，同時滿足制藥行業 GMP 認證對生產過程可追溯、數據可留存的嚴格要求。本案例詳細記錄該方案的實施全過程及應用成效，涉及設備均明確標注品牌與型號。

二、核心設備清單

1.主控制器：西門子 S7 - 1200 PLC，型號 CPU 1214C DC/DC/DC（品牌：西門子，型號：6ES7214 - 1AG40 - 0XB0），具備 14 點數字量輸入、10 點數字量輸出，支持 ProfiNet 通信，適配工業級惡劣環境，作為整個控制系統的核心，負責數據處理與邏輯控制。

2.壓力傳感器：霍尼韋爾 TC-ODN 壓力傳感器，測量量程 0 - 0.1MPa，精度 ±0.05% FS，具備耐蒸汽滅菌特性，防護等級 IP67，適配發酵罐高溫滅菌工況，負責采集罐內氣相與液相壓力數據。

0.協議轉換網關：塔訊TX 131-RE-DNM/PNS工業智能網關，支持 DeviceNet 主站與 ProfiNet 從站雙模式切換，DeviceNet 側最多可接入 32 個從站設備，ProfiNet 側支持實時數據傳輸，工作溫度范圍 - 45℃~+85℃，滿足車間復雜溫濕度環境。

0.組態軟件：西門子 TIA Portal V17，用于 PLC 程序編寫、網關組態配置及設備集中管理。

0.輔助設備：西門子 KTP700 Basic 觸摸屏，用于壓力數據實時顯示與參數設定；DeviceNet 屏蔽電纜抗電磁干擾，保障傳感器數據穩定傳輸；ProfiNet 工業以太網電纜。

三、詳細實施方案

（一）硬件部署與接線

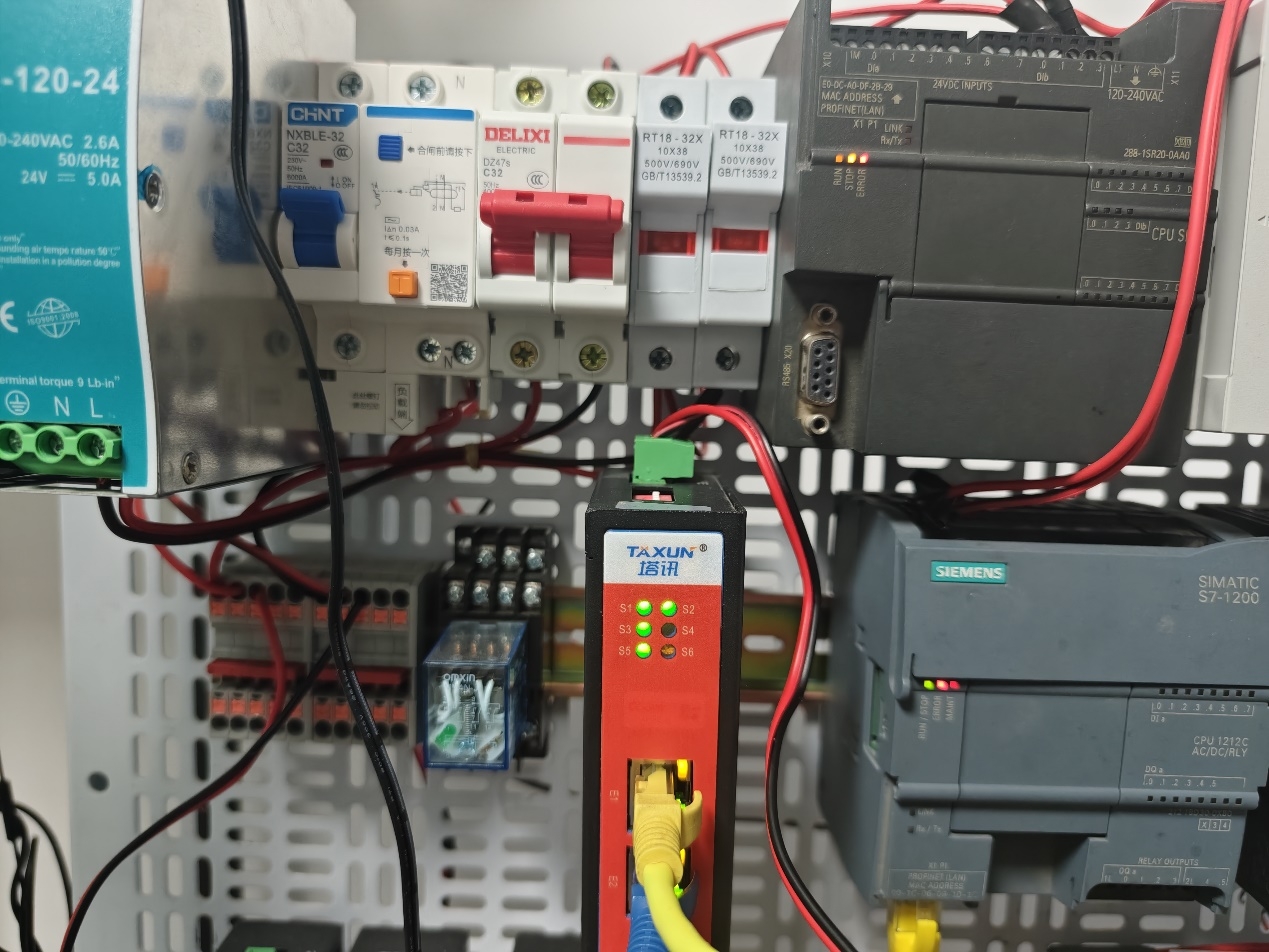

1.網關安裝位置：在每個發酵罐的獨立控制柜內安裝 1 臺塔訊TX131-RE-DNM/PNS工業級協議轉換網關，控制柜防護等級 IP54，避免網關受車間蒸汽與粉塵影響。網關采用導軌式安裝，固定在控制柜內部的 35mm 標準導軌上，便于后期維護。

2.DeviceNet 側接線（網關作為主站）：每臺網關接入 2 臺霍尼韋爾 TC - ODN 壓力傳感器，分別監測發酵罐內氣相壓力和液相壓力。采用 Belden 3070A 屏蔽電纜，將傳感器的 DeviceNet 接口與網關的 DeviceNet 主站接口（端子編號 DN+、DN -、GND）對應連接。在 DeviceNet 總線的兩端加裝 120Ω 終端電阻（集成于網關與最后一臺傳感器內），抑制信號反射，提升通信穩定性。傳感器供電由網關自帶的 24V DC 電源模塊提供，確保供電一致性。

0.ProfiNet 側接線（網關作為從站）：通過西門子 6XV1840 - 2AH10 工業以太網電纜，將網關的 ProfiNet 接口（RJ45 端口）接入車間 ProfiNet 交換機，再由交換機連接至西門子 S7 - 1200 PLC 的 ProfiNet 接口。為實現集中管理，為每臺網關分配獨立的 IP 地址（如 192.168.0.101~192.168.0.130），與 PLC 的 IP 地址（192.168.0.1）在同一網段。

0.其他接線：將西門子 KTP700 觸摸屏通過 ProfiNet 電纜接入交換機，實現與 PLC 的數據交互；PLC 輸出端連接發酵罐的泄壓閥、補壓泵等執行器，用于壓力異常時的聯動控制。

（二）軟件組態與參數配置

1.網關 GSD 文件導入：打開西門子 TIA Portal V17 軟件，新建項目并添加西門子 S7 - 1200 CPU 1214C 控制器。下載塔訊TX 131-RE-DNM/PNS工業級協議轉換網關的 GSD 文件并導入軟件，在 ProfiNet 設備列表中找到該網關型號，將其添加為 ProfiNet 從站，并分配預設的 IP 地址。

0.DeviceNet 主站配置：通過網關自帶的配置軟件 “TowerComm Config Tool”，設置網關的 DeviceNet 主站參數。波特率設為 500kbps，匹配霍尼韋爾 TC - ODN 傳感器的通信速率；為每臺傳感器分配唯一的節點地址（1~64），并映射傳感器的壓力數據寄存器至網關的 ProfiNet 數據區，確保 PLC 可直接讀取。

0.PLC 程序編寫：在 TIA Portal 中編寫控制邏輯，首先編寫數據采集程序，通過 ProfiNet 讀取網關傳輸?shù)膲毫?shù)據，并存儲至 PLC 的數據塊中；其次編寫壓力閉環控制程序，當氣相壓力低于 0.03MPa 時，觸發補壓泵啟動，高于 0.05MPa 時，開啟泄壓閥；最后編寫故障聯鎖程序，若壓力數據異常或通信中斷，立即觸發聲光報警并記錄故障時間與數據。

0.觸摸屏組態：在觸摸屏軟件中設計監控畫面，包含實時壓力顯示、歷史趨勢曲線、參數設定窗口及故障報警彈窗，方便操作員直觀掌握發酵罐運行狀態。

（三）分階段調試

1.硬件調試：接通電源后，檢查各設備指示燈狀態，西門子 PLC 運行燈（RUN）綠燈常亮，塔訊網關的 DeviceNet 和 ProfiNet 指示燈均為綠色，霍尼韋爾傳感器電源燈正常亮起，無故障報警。使用萬用表檢測接線端子電壓，確保供電穩定。

0.通信調試：在 TIA Portal 中監控 PLC 與網關的通信狀態，ProfiNet 通信狀態顯示 “已連接”；通過網關配置工具查看 DeviceNet 主站與傳感器的通信狀態，確認數據傳輸正常，無丟包現象。

0.聯動調試：模擬發酵罐壓力變化，人為調整傳感器測試值，PLC 可快速響應并觸發執行器動作，觸摸屏同步顯示壓力變化與設備狀態，故障報警功能正常，數據刷新周期穩定在 10ms 內。

四、應用成效與總結

該方案實施后，企業生物發酵罐的無菌壓力監控實現全自動化、高精度運行，取得顯著成效。在運行穩定性方面，塔訊TX 131-RE-DNM/PNS協議轉換網關的雙協議轉換能力表現優異，壓力數據傳輸丟包率為 0，數據刷新周期穩定在 10ms 內，霍尼韋爾 TC - ODN 傳感器的測量精度得到充分發揮，壓力監測誤差控制在 ±0.001MPa 內，發酵罐無菌環境達標率從原來的 75% 提升至 100%。

在生產效益方面，徹底杜絕了因壓力異常導致的雜菌污染問題，發酵罐批次合格率提升 25%，年減少藥品報廢損失超 150 萬元。同時，相比傳統人工巡檢，該系統無需專人值守，維護成本降低 60%，且所有壓力數據自動存儲至 PLC，滿足 GMP 認證對生產過程可追溯的要求。

在設備適配性方面，塔訊網關的工業級設計完美適配車間高溫、高濕及蒸汽滅菌的復雜工況，連續運行無故障時間超 360 天；西門子 S7-1200 PLC 的強大邏輯處理能力與霍尼韋爾傳感器的高精度特性相得益彰，三者形成穩定可靠的控制閉環。

本案例通過塔訊TX131-RE-DNM/PNS協議轉換網關成功解決了西門子 PLC 與霍尼韋爾傳感器的協議兼容問題，為制藥行業生物發酵環節的壓力監控提供了可復制的完整方案，兼具技術先進性與實際應用價值。
