1. 緒論：從宏觀電路到微觀物理的跨越

在電力電子領域，尤其是隨著第三代寬禁帶半導體碳化硅（SiC）的廣泛應用，傳統的電路理論已不足以完全解釋和駕馭高壓、高頻、高功率密度的能量轉換過程。電壓不再僅僅是節點間的電勢差，電流不再僅僅是導線中的電荷流動，它們是電磁場在半導體晶格內部相互作用的宏觀表現。為了充分發揮SiC器件的潛能并確保系統的極致可靠性，我們必須深入到固體物理和電磁場理論的層面，重新審視電壓、電流、電位以及中點鉗位拓?fù)涞谋举|(zhì)，并解析SiC器件及其配套驅動如何通過精密的控制策略駕馭這些物理量。

傾佳電子楊茜構建一個從微觀物理機制到宏觀系統應用的完整認知框架，深入剖析電力電子核心變量的物理本質，并結合基本半導體（BASIC Semiconductor）與青銅劍技術（Bronze Technologies）的前沿產品與方案，闡述先進半導體技術如何重塑電能變換的邊界。

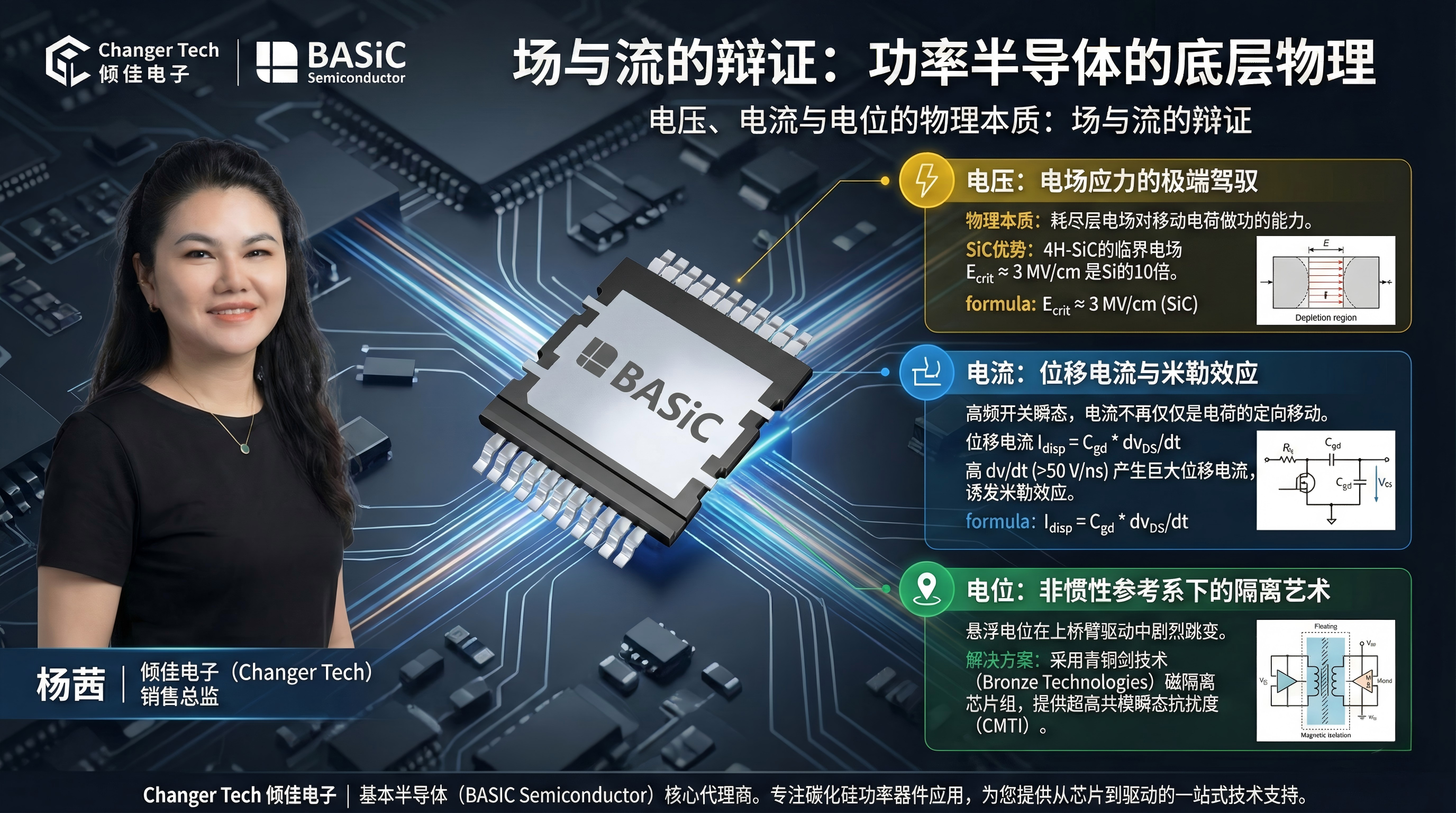

2. 電壓、電流與電位的物理本質：場與流的辯證

在電力電子的微觀世界里，電壓是場的勢能，電流是載流子的漂移，而電位則是能量的參考坐標系。

2.1 電壓（電勢差）的本質：電場應力與能帶彎曲

在電路原理中，電壓通常被定義為推動電荷流動的“壓力”。然而，在功率半導體物理中，電壓的本質是電場能量密度在空間上的積分，它直接對應于半導體內部能帶的彎曲程度和耗盡層的電場分布。

2.1.1 阻斷狀態下的電壓本質：臨界電場與耗盡層

當一個功率器件（如SiC MOSFET）處于關斷（阻斷）狀態時，它所承受的“電壓”實際上是由PN結或肖特基勢壘處的耗盡層所支撐的。電壓 V 與電場 E 的關系由泊松方程描述：

dx2d2V?=?dxdE?=??s?ρ?

其中 ρ 是電荷密度，?s? 是介電常數。電壓的本質是耗盡區內固定電荷（離子化的施主或受主）建立的電場對移動電荷做功的能力 。

對于SiC器件而言，電壓本質的物理意義發生了根本性變化。硅（Si）的臨界擊穿電場 Ecrit? 約為 0.3MV/cm，而4H-SiC的臨界電場高達 3MV/cm 。這意味著同樣的電壓“本質”上在SiC中只需要十分之一的耗盡層厚度即可由電場支撐。這種物理特性的差異，使得SiC器件的漂移區可以做得更薄、摻雜濃度更高，從而在本質上降低了導通電阻（Ron?∝1/Nd?）。因此，SiC器件對電壓的駕馭能力，本質上是對超高強度電場的駕馭能力。

2.1.2 動態電壓與感生電動勢

在開關瞬態，電壓的物理本質表現為法拉第電磁感應定律下的感生電動勢（EMF）。當電流以極高的速率變化（di/dt）時，儲存在雜散電感 Lσ? 磁場中的能量釋放，產生反電動勢：

Vinduced?=?Lσ?dtdi?

在SiC應用中，由于開關速度極快（di/dt 可達數 kA/μs ），這種感生電壓成為破壞器件的主要應力來源。此時，電壓不再是電源提供的勢能，而是系統寄生參數對電流變化率的“反抗”。

2.2 電流的本質：載流子漂移與位移電流

電流在宏觀上是電荷的流動速率，但在微觀物理上，它是載流子在電場作用下的平均漂移運動疊加在熱運動之上。

2.2.1 漂移速度與遷移率

電流密度 J 的物理本質由下式?jīng)Q定：

J=nqvd?=nqμE

其中 n 為載流子濃度，q 為電荷量，μ 為遷移率，E 為電場強度。電流的本質是電場力克服晶格散射，驅動電子或空穴定向移動的過程 。 在SiC MOSFET中，盡管其溝道遷移率受限于SiC/SiO2界面的缺陷密度，但其體遷移率和飽和漂移速度是Si的2倍。這意味著在大電流、高電場下，SiC能夠更快地移除耗盡區的電荷，從而實現更快的開關速度。然而，這也意味著在短路故障發生時，電流上升的斜率極高，對驅動保護提出了納秒級的響應要求。

2.2.2 位移電流：米勒效應的物理根源

在功率器件開關過程中，“電流”并不總是伴隨著實體電荷的跨越。當電壓快速變化（dv/dt）時，電場的變化在電介質（如柵漏電容 Cgd?）中產生位移電流：

Idisp?=Cgd?dtdvDS??

這個位移電流是物理存在的，但它不傳遞直流功率，而是作為干擾源注入柵極驅動回路。這是米勒效應（Miller Effect）的物理本質 。在SiC器件中，由于 dv/dt 極高（>50 V/ns），位移電流的強度足以在柵極電阻上產生壓降，導致誤導通。因此，電流的本質在這里轉化為了一種需要被“鉗位”或“疏導”的干擾能量。

2.3 電位的本質：參考系與能量勢壘

電位（Potential）是標量場，定義了系統各點的能量狀態。在電力電子拓?fù)渲?，電位的本質是建立穩定的能量參考平面。

絕對電位：相對于大地的電壓，決定了絕緣設計的物理要求。

相對電位：如柵極相對于源極的電位（VGS?），直接控制著半導體表面的能帶彎曲，決定了器件的通斷狀態。

懸浮電位：在上橋臂驅動中，源極電位隨開關動作在0V和高壓母線之間劇烈跳變（dv/dt）。驅動電路必須在這個劇烈震蕩的非慣性參考系中精準地控制柵極電位，這對隔離技術（如青銅劍技術采用的磁隔離芯片組 ）提出了極高的共模瞬態抗擾度（CMTI）要求。

3. 中點鉗位（NPC）的物理本質與拓?fù)浣馕?/p>

中點鉗位（Neutral Point Clamped, NPC）拓?fù)洳粌H是一種電路結構，更是一種對電場應力和電位分布進行物理重構的方法學。其核心在于利用“中點”這一穩定的電位參考點，將高壓電場分割為多個低強度的子電場。

3.1 拓?fù)浣Y(jié)構中的電位重構

3.1.1 物理結構與換流回路

在典型的I型三電平（NPC1）拓?fù)渲?，電路包含四個串聯的主開關（T1, T2, T3, T4）和兩個鉗位二極管（D5, D6）。直流母線被電容陣列分割為正極（DC+）、負極（DC-）和中性點（N/Midpoint）。

電位階梯：NPC的本質是將 VDC? 的總電位差分解為兩個 VDC?/2 的臺階。輸出端（AC）可以連接到DC+、DC-或N。

應力鉗位：當輸出為零電平時（通過鉗位二極管連接到N），關斷的外側開關（如T1）僅承受 VDC?/2 的電壓。這種鉗位機制在物理上限制了耗盡層的擴展寬度，防止了雪崩擊穿。

3.1.2 中點鉗位的微觀機制

“鉗位”的物理動作是通過低阻抗路徑將某一點的電位強制拉向參考電位。

在NPC1中，當T1關斷、T2導通時，負載電流通過D5和T2續流至中點N。此時，T1的發射極電位被D5“鉗”在 VDC?/2（忽略二極管壓降）。

本質優勢：這種機制將換流回路（Commutation Loop）從跨越整個 VDC? 的大回路，縮減為跨越 VDC?/2 的小回路。根據能量公式 E=21?Li2，回路電感的儲能與電壓及回路物理尺寸相關。減半的電壓跳變和更緊湊的物理回路顯著降低了電磁輻射（EMI）和開關損耗 。

3.2 ANPC（有源中點鉗位）的進階物理

有源中點鉗位（Active NPC）引入了主動開關（T5, T6）替代或并聯鉗位二極管。從物理上看，這不僅僅是器件的替換，而是損耗分布熱力學的主動管理。

熱平衡本質：在NPC1中，內管（T2, T3）和外管（T1, T4）的導通占空比和開關頻率不同，導致熱應力分布不均。ANPC允許電流通過不同的路徑流向中點（例如在續流時選擇開通T5或T6），從而在物理上將熱量（焦耳熱）重新分配到不同的晶圓上，提高了系統的整體熱容量和可靠性 。

青銅劍技術的駕馭：針對這種復雜的電位控制，青銅劍推出了專用的6AB0460Txx系列驅動器，適配62mm、EconoDual等封裝。其核心ASIC芯片組不僅處理復雜的時序邏輯（死區、互鎖），更關鍵的是管理長換流回路中的雜散電感影響，確保中點電位的穩定性 。

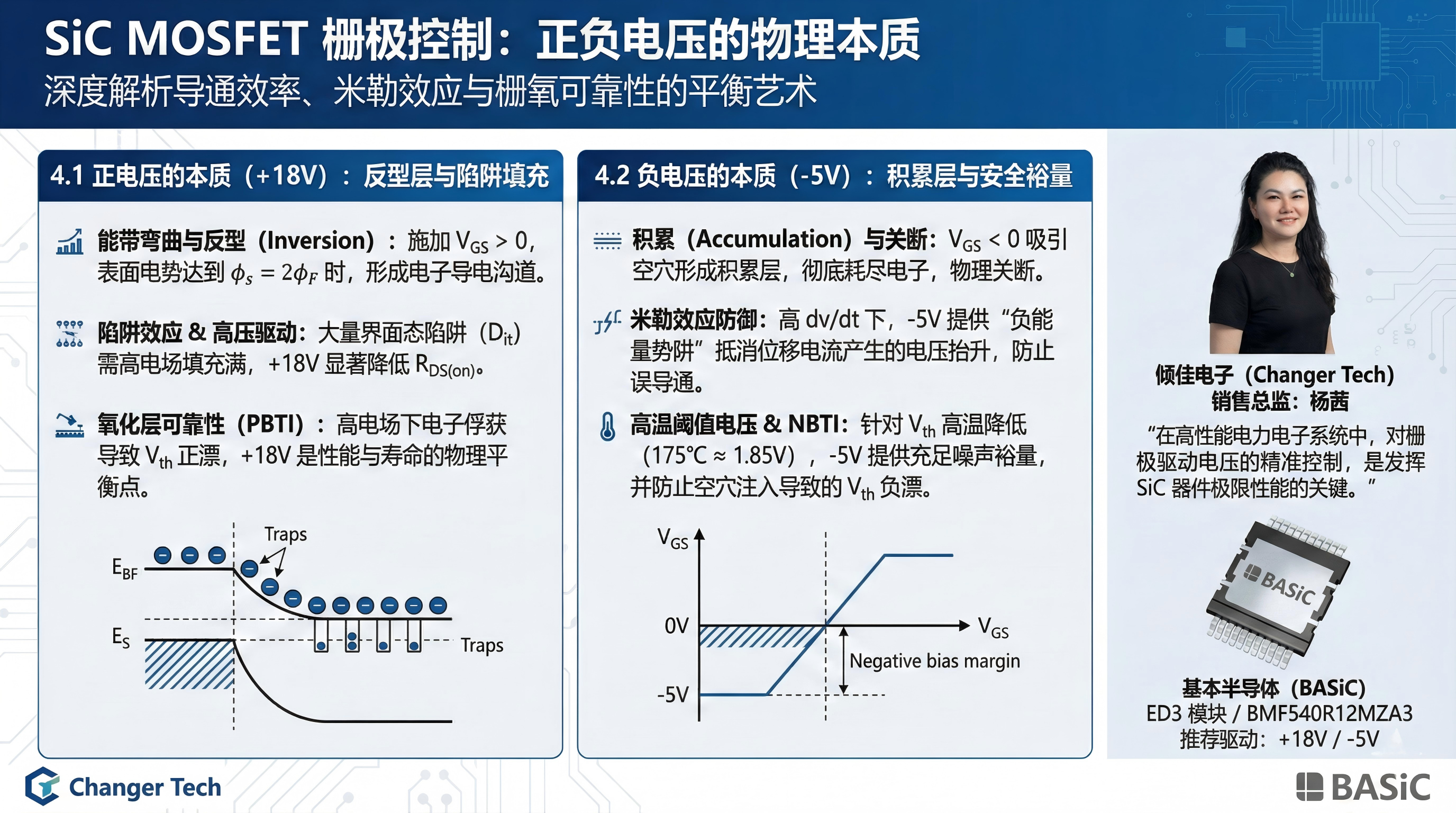

4. 正負電壓的物理本質：SiC MOSFET的柵極控制

在SiC MOSFET的控制中，柵極電壓（VGS?）不僅是開關信號，更是調節半導體表面能帶結構、平衡導通效率與柵氧可靠性的物理杠桿。

4.1 正電壓的本質：反型層與陷阱填充

4.1.1 能帶彎曲與反型（Inversion）

施加正柵壓（VGS?>0）時，柵金屬上的正電荷在氧化層中建立電場，排斥P型體區表面的空穴，吸引電子。當表面電勢達到兩倍費米勢（?s?=2?F?）時，表面發生強反型，形成電子導電溝道 。

陷阱效應：SiC/SiO2界面存在大量的界面態陷阱（Dit?）。在低正壓下，誘導出的電子被陷阱捕獲，不參與導電，導致遷移率極低。

高壓驅動的必要性：為了獲得低導通電阻（RDS(on)?），必須施加足夠高的正壓（如基本半導體ED3模塊推薦的 +18V ）。高電場不僅增加了載流子濃度，還填充滿了淺能級陷阱，使得更多電子能夠自由漂移，從而顯著降低通道電阻。

4.1.2 氧化層可靠性與PBTI

正偏壓溫度不穩定性（PBTI）是正電壓的副作用。在高電場下，電子隧穿進入氧化層被捕獲，導致閾值電壓 Vth? 正向漂移。因此，正電壓不能無限增加，+18V通常是性能與壽命的物理平衡點 。

4.2 負電壓的本質：積累層與安全裕量

4.2.1 積累（Accumulation）與關斷

施加負柵壓（VGS?<0）時，空穴被吸引到界面，形成積累層。這在物理上確保了表面徹底耗盡電子，切斷漏源電流。

4.2.2 負壓驅動的必要性解析

為何SiC MOSFET需要 -5V 關斷，而傳統Si MOSFET只需0V？

低閾值電壓：SiC MOSFET的 Vth? 隨溫度升高而降低?；景雽?dǎo)體BMF540R12MZA3在25°C時 Vth?≈2.7V，但在175°C時降至 1.85V 。0V關斷在高溫下幾乎沒有噪聲裕量。

米勒效應防御：在高 dv/dt 關斷時刻，米勒電容耦合的位移電流會在柵極電阻上產生正向壓降。如果基準是0V，這個尖峰很容易突破1.8V的閾值導致直通。-5V提供了物理上的“負能量勢阱”，抵消米勒電流產生的電壓抬升，確保器件在劇烈的電磁瞬態中保持關斷 。

4.2.3 負偏壓溫度不穩定性（NBTI）

過高的負壓會導致空穴注入氧化層，引起 Vth? 負漂。因此，-5V是一個經過物理計算的安全值，既能防止誤導通，又不會導致嚴重的柵氧退化 。

5. 驅動器的駕馭作用：從理論到工程實踐

驅動器是連接邏輯控制與功率物理實體的橋梁。針對SiC器件的特殊物理屬性，現代驅動器（如青銅劍、基本半導體方案）集成了多種主動控制機制來“駕馭”這些狂暴的電磁能量。

5.1 米勒鉗位（Miller Clamping）：位移電流的疏導者

物理機制：

米勒鉗位是對抗位移電流 Idisp?=Cgd??dv/dt 的主動防御機制。

檢測：驅動器監測柵極電壓。當其下降到接近負軌（如 VEE?+2V）時，判斷器件已關斷。

分流：驅動器內部開通一個低阻抗的MOSFET，將柵極直接短路到負電源（或地）。

效果：這一動作在物理上旁路了外部柵極電阻 Roff?。即使有強大的米勒電流流過，由于路徑阻抗極低（Z≈0），產生的電壓 Vspike?=Idisp??Z 也微乎其微，從而徹底消除了誤導通風險 。

產品實現： 基本半導體的BTD25350系列驅動芯片和青銅劍的即插即用驅動器均集成了此功能 。這是對SiC高頻物理特性的直接響應。

5.2 有源鉗位（Active Clamping）：雪崩能量的耗散者

物理機制：

在關斷大電流時，雜散電感 Lσ? 產生的高壓尖峰 Vpeak?=VDC?+Lσ??di/dt 可能擊穿器件。有源鉗位利用了MOSFET的線性區特性。

反饋：當 VDS? 超過設定閾值（由TVS二極管鏈決定）時，電流被注入柵極。

調節：這股電流對 Cgs? 充電，強行將正在關斷的MOSFET重新微導通（工作在飽和區/線性區）。

能量轉移：器件內阻降低，減緩了 di/dt，從而鉗制了電壓尖峰。此時，原本可能造成雪崩擊穿的磁場能量，被轉化為焦耳熱，安全地耗散在MOSFET的有源區內 。

駕馭體現： 青銅劍的2QP系列驅動器采用“動態高級有源鉗位”技術，不僅保護了器件，還允許設計者在不犧牲開關速度的前提下，最大限度地利用SiC的耐壓能力 。

5.3 軟關斷（Soft Turn-Off）：短路熱沖擊的緩沖

物理機制： SiC芯片面積小，熱容量低。短路時，電流可達額定值的10倍，結溫在幾微秒內急劇上升。若此時驅動器猛烈關斷（硬關斷），巨大的 ?di/dt 會感生出極高的電壓，瞬間擊穿器件。 駕馭策略： 當驅動器通過去飽和（DESAT）檢測到短路時，不立即硬關斷，而是啟動“軟關斷”流程。通過一個高阻值的電阻慢速釋放柵極電荷，使溝道電阻緩慢增加，限制電流下降率（di/dt）。這在物理上平滑了磁場能量的釋放過程，將電壓尖峰控制在安全范圍內，防止了二次擊穿 。

6. 綜合分析與展望

6.1 物理參數與驅動策略的對應關系表

6.2 結論

電力電子技術的發展，本質上是對電磁能量在微觀粒子層面控制能力的不斷深化。

電壓與電流不再是簡單的電路參數，而是需要通過能帶工程和電場管理來駕馭的物理實體。

SiC器件憑借其寬禁帶特性，允許我們?cè)诟叩碾妶?chǎng)（電壓）和更快的漂移速度（頻率）下操作能量，但也帶來了極端的dv/dt和di/dt挑戰。

配套驅動（如基本半導體的ED3驅動方案、青銅劍的ASIC驅動核）扮演了物理“翻譯官”和“衛士”的角色。它們通過**+18V/-5V的精準電位控制來平衡能效與可靠性，通過米勒鉗位來對抗位移電流的干擾，通過有源鉗位和軟關斷**來馴服磁場能量的狂暴釋放。

中點鉗位拓?fù)?/strong>則是在系統架構層面，通過物理結構的創新，將高壓應力“化整為零”，利用電位平衡的物理原理實現了高壓大功率的變換。
