1. 引言：電力電子學的認識論重構

1.1 從“電路”到“電磁場”的范式轉移

在SiC碳化硅MOSFET銷售團隊電力電子行業認知的培訓與實踐中，存在一個顯著的認知斷層：工程師們熟練掌握了基于集總參數電路模型（Lumped Parameter Circuit Model）的分析方法，能夠熟練運用基爾霍夫電壓定律（KVL）和電流定律（KCL）進行拓?fù)湓O(shè)計與穩態計算；然而，隨著第三代寬禁帶半導體（SiC）的引入，開關頻率從幾十千赫茲躍升至兆赫茲甚至數十兆赫茲，上升沿/下降沿（dv/dt,di/dt）縮短至納秒級 。在這一高頻極端條件下，傳統的電路直覺不僅失效，甚至?xí)a(chǎn)生誤導。

電壓不再僅僅是節點間的標量電位差，而是電場在空間分布的線積分；電流不再僅僅是導線截面的電荷通量，而是磁場旋度的源頭與位移電流的體現 。能量的傳輸路徑不再局限于金屬導線內部，而是彌散在導體周圍的介質空間中 。為了深刻理解電力電子系統中的電壓過沖、高頻振鈴、電磁干擾（EMI）以及能量轉換的微觀機制，傾佳電子楊茜將拋棄傳統的“水流-水壓”類比，轉而建立基于麥克斯韋方程組（Maxwell's Equations）與坡印廷矢量（Poynting Vector）的物理圖景。

1.2 教程目標與深度

傾佳電子楊茜為SiC碳化硅MOSFET銷售團隊提供一份電力電子行業認知教程。不同于市面上側重于拓?fù)鋺?yīng)用的操作手冊，傾佳電子楊茜銷售團隊認知教程聚焦于物理本質的解析。基于電力電子核心認知 ，結合Ralph Morrison關于高頻電路板設計的場論觀點 ，傾佳電子楊茜將回答以下核心問題：

電壓和電流在麥克斯韋方程組中的微觀起源是什么？

能量究竟是如何從電源傳輸?shù)截?fù)載的？為什么導線本身并不傳輸能量？

電感和電容在非準靜態（Non-Quasi-Static）條件下的物理行為有何變化？

功率MOSFET和二極管在納秒級開關過程中的電荷與場動力學機制是什么？

通過對這些問題的詳盡闡述，傾佳電子楊茜幫助SiC碳化硅MOSFET銷售團隊電力電子行業認知從“連接導線”進化為“電磁能量場的架構”。

2. 場的物理基礎：電壓與電流的本體論解析

2.1 麥克斯韋方程組：一切電路法則的母體

在進入具體的電路變量之前，必須明確一點：所有的電路定律（KVL, KCL, 歐姆定律）都只是麥克斯韋方程組在特定條件下的簡化近似。理解這些近似的邊界，是理解高頻電力電子現象的關鍵 。

2.1.1 麥克斯韋方程組的物理意義

麥克斯韋方程組由四個核心方程組成，它們描述了電場（E）、磁場（B）、電荷密度（ρ）和電流密度（J）之間的時空演化關系 ：

2.2 電壓的本質：標量勢與感應電動勢的二元性

在工程實踐中，萬用表或示波器測量的“電壓”實際上是兩個物理量的疊加：庫侖電場產生的電勢差和感應電場產生的電動勢。

2.2.1 庫侖電場與電勢

由靜止電荷產生的靜電場是保守場（Conservative Field），其旋度為零（?×E=0）。這意味著電場沿任意閉合路徑的積分為零，即 ∮E?dl=0。這正是基爾霍夫電壓定律（KVL）成立的物理基礎 。在這種情況下，電壓 V 可以嚴格定義為電勢 ? 的差值：

Vab?=?a???b?=∫ab?E?dl

在直流母線電容兩端，電壓主要由積聚在極板上的電荷產生的庫侖場決定。

2.2.2 感應電場與法拉第電動勢

然而，在電力電子的磁性元件（如變壓器繞組）或高頻開關回路中，磁場隨時間劇烈變化（?B/?t=0）。此時，電場不再是保守場（?×E=0），電勢函數的定義失效 。

此時測得的“電壓”實際上是感應電動勢（EMF）：

E=?dtdΦB??=?dtd?∫S?B?dA

這意味著，在高頻磁場存在的情況下，兩點之間的“電壓”取決于測量引線所圍成的路徑。這就是為什么在強磁場干擾環境下，示波器探頭的接地線回路面積如果不最小化，測量結果就會疊加巨大的感應噪聲 。

2.3 電流的本質：傳導、位移與全電流定律

電流通常被理解為電子的流動，但這僅描述了傳導電流（Conduction Current） 。麥克斯韋最偉大的貢獻在于引入了位移電流（Displacement Current） ，從而統一了電路理論 。

2.3.1 電子的漂移與能量傳輸?shù)你Ｕ?/p>

一個常見的誤解是：電子攜帶能量從電源流向負載。事實上，金屬導線中自由電子的漂移速度極慢（在典型電流密度下僅為毫米/秒量級） 。如果能量依賴電子動能傳輸，那么開燈后需要數小時燈泡才會亮。

電子在電路中的作用更類似于“導波介質”的邊界約束者。它們?cè)陔妶?chǎng)的作用下發生微小的漂移，但電信號（以及能量）是以電磁波的形式在導體周圍的介質中以接近光速傳播的。

2.3.2 位移電流：電容“導通”的物理機制

在電容器內部，兩極板之間是絕緣介質，并沒有真實的電荷（電子）流過。然而，交流電流似乎可以穿過電容。這是因?yàn)樽兓碾妶?chǎng)等效于一種電流，即位移電流密度 Jd?：

Jd?=??t?E?

在電力電子的高頻分析中，位移電流至關重要。

物理洞察：當MOSFET關斷時，漏源電壓 Vds? 迅速上升。此時，流過寄生電容 Coss? 的電流完全由位移電流構成。這個位移電流是造成開關損耗和EMI的重要因素。

基爾霍夫定律的修正：傳統的KCL認為流入節點的電流等于流出電流（∑I=0）。但在高頻下，考慮到寄生電容的存在，電流會通過位移電流的形式“泄漏”到空間中。Bob Eisenberg的研究指出，只有引入包含位移電流在內的“全電流（Total Current）”，??Jtotal?=0 才是嚴格成立的 。這意味著，電流永遠是閉合的，即使在電容內部也是如此。

3. 能量流動的場論圖景：坡印廷矢量

如果導線不傳輸能量，那么能量到底在何處？答案是：能量在空間中，通過電磁場傳輸。這一理論由J.H. Poynting于1884年提出，對于理解高頻PCB布局和EMI控制具有決定性意義 。

3.1 坡印廷矢量（Poynting Vector）的定義與物理意義

能量通量密度矢量 S 定義為電場強度 E 與磁場強度 H 的叉積：

S=E×H

方向：S 的方向代表電磁能量流動的方向。

大小：∣S∣ 代表單位面積上單位時間內通過的能量（功率密度，單位 W/m2）。

3.2 經典電路中的能量流軌跡可視化

讓我們通過幾個經典場景來重塑能量傳輸?shù)闹庇X。

3.2.1 直流電路（電池與電阻）

考慮一個由電池、導線和負載電阻組成的簡單直流電路。

電源端：電池在正負極之間建立靜電場 E（從正極指向負極）。

導線周圍：電流在導線周圍產生磁場 H（遵循右手螺旋定則）。

空間傳輸：在導線外部的空間中，E 與 H 同時存在且相互垂直。根據叉積法則，坡印廷矢量 S 指向負載電阻方向。這意味著能量是從電池出發，通過導線周圍的電介質空間（Dielectric Space）流向負載的。

負載端：在電阻處，電場方向與電流方向平行。坡印廷矢量 S 指向電阻內部。這表明能量從空間流入電阻，并在電阻內部轉化為熱能（焦耳熱） 。

導線損耗：如果導線不是理想導體，其表面會有微小的切向電場分量。這會導致少量的坡印廷矢量分量垂直指向?qū)Ь€內部，解釋了導線的發熱損耗（I2R） 。

3.2.2 同軸電纜（Coaxial Cable）

同軸電纜是理解這一點的最佳模型。

當同軸電纜傳輸直流或交流功率時，內導體和外屏蔽層之間存在徑向電場 E。

環繞內導體的同心圓方向存在磁場 H。

能量流 S=E×H 嚴格沿著電纜軸向傳播，且完全集中在絕緣介質層中。

結論：電纜的銅導體只是電場的“導軌”和磁場的“源”，真正的能量載體是夾在中間的絕緣材料 。

3.3 電力電子變換器中的場能流轉：以Buck為例

將坡印廷理論應用于Buck轉換器，可以揭示其開關過程的本質 。

導通階段（Switch On） ：

MOSFET導通，輸入電源電壓加在電感左端。

電場建立：輸入電容與地之間建立強電場，坡印廷矢量從輸入電容發出。

磁場注入：電流流過電感，建立磁場。此時，能量流 S 從空間匯聚并流入電感器。

儲能機制：這些流入的能量并沒有直接流向負載，而是被轉化為磁場能儲存在電感的磁芯（主要是氣隙）中。公式 P=VI 在這里表現為能量通量通過電感表面積的積分 。

關斷階段（Switch Off） ：

MOSFET關斷，輸入電場切斷。

場塌陷與反轉：電感磁場開始維持電流（Lenz's Law），產生感應電動勢。此時電感線圈兩端的電場 E 反向。

能量釋放：由于 E 反向而 H 方向不變（電流方向不變），坡印廷矢量 S 反向。能量從電感的磁場中“噴涌”而出，通過空間流向輸出電容和負載。

核心洞察：Ralph Morrison 強調“能量在空間中傳播，而非在走線中” 。在PCB設計中，這意味著我們要關注的不是銅線的連接，而是場空間的幾何形狀。

信號層與參考層（GND）之間的介質層是能量傳輸?shù)摹安▽?dǎo)”。

如果參考層不連續（例如地平面開槽），回流電流被迫繞行，這將導致磁場 H 擴散到更大的空間體積中。

體積增大的磁場意味著電感量增加（L∝Volumeoffield），同時也意味著能量更容易輻射出去形成EMI 。

4. 無源元件的物理深度：從集總參數到場容器

在電力電子中，電感和電容不僅是電路符號，更是特定幾何結構的電磁場容器。理解其微觀物理機制是掌握高頻特性的前提。

4.1 電感器（Inductor）：磁能量的非線性容器

4.1.1 能量存儲的物理位置

電路理論認為電感儲能為 E=21?LI2。從場論角度，能量存儲在磁場占據的體積內，能量密度為 um?=2μB2? 。

對于帶有氣隙（Air Gap）的鐵氧體電感，磁路中的磁通連續（Bcore?≈Bgap?）。由于空氣的磁導率 μ0? 遠小于鐵氧體的磁導率 μr?μ0?（μr? 通常為2000-5000），氣隙處的能量密度是磁芯內部的幾千倍：

ucore?ugap??=B2/2μr?μ0?B2/2μ0??=μr?

因此，幾乎所有的能量都存儲在氣隙的體積中，而非磁芯材料中 。這解釋了為什么氣隙的體積直接決定了電感的功率容量，以及為什么氣隙附近的邊緣磁通（Fringing Flux）會導致嚴重的繞組鄰近效應損耗。

4.1.2 隱藏動量（Hidden Momentum）與螺線管物理

在電感充電的瞬態過程中（電流線性上升），存在一個微妙的相對論效應——隱藏動量。根據 Babson et al. 和 Shockley-James 的理論模型，在螺線管電流建立過程中，系統看似靜止，但實際上電磁場動量并不守恒，必須引入隱藏動量來平衡。雖然在工程應用中通常忽略此效應，但它從根本上保證了能量-動量張量的守恒，解釋了為什么在準靜態下電感表現出“慣性” 。

4.1.3 高頻寄生與趨膚/鄰近效應

在高頻下，導線截面的電流分布不再均勻。

趨膚效應（Skin Effect） ：電流集中在導體表面，深度為 δ=2/ωμσ?。這減小了有效導電面積，增加了交流電阻（AC Resistance）。

鄰近效應（Proximity Effect） ：在多層繞組中，一層繞組產生的磁場會穿過另一層繞組，在其中產生渦流，阻礙電流流動。這通常是高頻變壓器損耗的主要來源。通過Dowell方程優化繞組層數以最小化此效應 。

4.2 電容器（Capacitor）：位移電流的通道

4.2.1 介質極化與儲能

電容儲能 E=21?CV2 本質上是介質材料在電場作用下發生極化（Polarization）所做的功。偶極子的重新排列存儲了勢能 。

不同介質（陶瓷、電解液、薄膜）的頻率響應（介電常數 ?r? 隨頻率變化）決定了電容的高頻特性。例如，X7R陶瓷電容在高頻下的損耗主要來自偶極子極化的弛豫損耗。

4.2.2 等效串聯電感（ESL）的幾何起源

沒有理想的電容。只要有電流流過，就會產生磁場。電流路徑所包圍的面積決定了寄生電感（ESL）。

LESL?∝TraceWidthCurrentLoopArea?

在MHz以上的開關頻率下，電容的阻抗曲線會呈現V字形。超過自諧振頻率（SRF）后，電容表現為電感。

Ralph Morrison 指出，為了發揮電容的高頻去耦作用，必須將其視為傳輸線的一部分，通過最小化安裝電感（Mounting Inductance）來減小磁通包圍面積。這包括使用更小的封裝（如0402）、反幾何設計（如長邊端子電容）以及過孔緊貼焊盤打孔（Via-in-Pad） 。

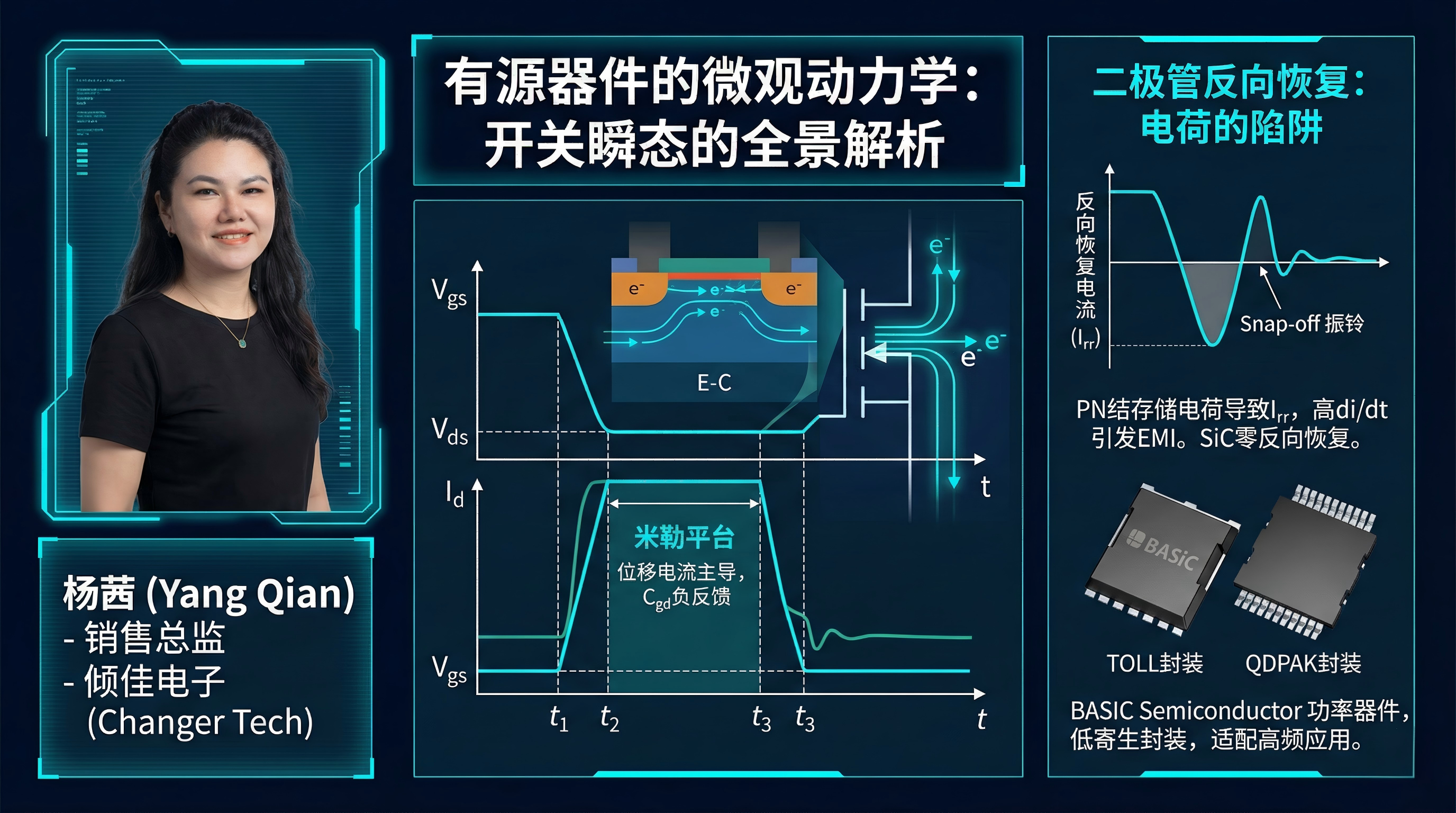

5. 有源器件的微觀動力學：開關瞬態的全景解析

電力電子的核心在于“開關”。理解開關過程不能僅看數據手冊上的 ton?/toff?，必須深入半導體內部的載流子動力學 。

5.1 MOSFET開關過程的六個階段

以電感性負載（如Buck電路）為例，MOSFET的開通過程是一個復雜的電荷轉移與場重構過程，可細分為以下階段 ：

階段1：開通延遲（t0??t1?）

物理過程：柵極驅動電流 Ig? 對輸入電容 Ciss?=Cgs?+Cgd? 充電。

狀態：Vgs? 從0上升到閾值電壓 Vth?。漏極電流 Id?≈0，漏源電壓 Vds? 維持在 Vin?。

場視角：柵極氧化層下的半導體表面開始耗盡，準備形成反型層。

階段2：電流上升（t1??t2?）

物理過程：Vgs? 超過 Vth?，溝道形成，電子開始從源極流向漏極。Id? 線性上升至負載電流 Iload?。

狀態：Vds? 仍維持高電平（由續流二極管鉗位）。由于 Vds? 高且 Id? 上升，此階段產生顯著的開通損耗（V?I 重疊）。

感應效應：源極引線電感 Ls? 上的感應電壓 VLs?=Ls??di/dt 會抵消部分柵極驅動電壓，產生負反饋，減緩 di/dt。這是源極開爾文連接（Kelvin Source）在高頻應用中至關重要的原因。

階段3：米勒平臺（Miller Plateau， t2??t3?）

物理過程：當 Id? 達到 Iload? 后，續流二極管開始關斷，不再鉗位電壓。Vds? 開始急劇下降。

位移電流主導：Vds? 的劇烈變化（高 dv/dt）導致巨大的位移電流流過柵漏電容 Cgd?（米勒電容）。

Idisplacement?=Cgd??dtdVds??

平臺形成：驅動電流 Ig? 幾乎全部用于抵消這個位移電流（即抽取 Cgd? 中的電荷），導致流入 Cgs? 的電流為零，因此 Vgs? 停止上升，形成平坦的電壓平臺。

結論：米勒平臺本質上是輸出電壓變化通過寄生電容對輸入端的負反饋。開關速度受限于驅動器提供電流以對沖位移電流的能力。

階段4-6：線性區與完全導通

Vds? 降至接近零，進入歐姆區（Ohmic Region）。Vgs? 繼續上升至驅動電壓（如10V-15V），進一步降低 Rds(on)?。

5.2 二極管反向恢復（Reverse Recovery）：電荷的陷阱

PN結二極管在關斷時表現出顯著的非理想特性 。

電荷存儲：在導通狀態下，漂移區內充滿注入的少數載流子（電荷等離子體）。

反向恢復電流 Irr? ：當電壓反向時，這些載流子必須被抽取或復合消失，二極管才能阻斷電壓。在抽取過程中，二極管暫時短路，允許巨大的反向電流流過。

Snap-off與振鈴：當載流子耗盡瞬間，反向電流突然切斷（極高的 di/dt）。這會在回路寄生電感上激發出極高的電壓尖峰（V=L?di/dt），引發嚴重的EMI振鈴。

寬禁帶優勢：SiC肖特基二極管（SBD）是單極性器件，無少數載流子存儲，因此 Qrr? 極低，消除了這一損耗機制。

6. 教程核心總結：從理論到設計實戰

通過傾佳電子楊茜SiC碳化硅MOSFET銷售團隊電力電子行業認知教程的解析，我們建立了以下核心認知：

場是根本：能量不在導線中，而在介質空間中。PCB設計即是介質空間幾何學的設計?？刂谱杩?、減小回路面積、優化層疊結構，本質上都是在約束電磁場的分布范圍。

全電流守恒：在分析高頻瞬態時，必須時刻通過“位移電流”的概念來補全電流路徑。任何電壓的變化 dV/dt 都是電流的源頭。

電感即磁通：寄生電感是物理回路面積的函數。減小寄生電感的唯一途徑是減小電流回路面積（Loop Area），或者利用鏡像電流（Image Current）產生反向磁場進行抵消。

開關即場重構：每一次開關動作都是一次劇烈的電磁場時空重構。工程師的任務是平滑這一過程，管理好能量在不同儲能元件之間的轉移，避免其以EMI的形式溢出。

建議學習路徑：

初級：掌握基本的Buck/Boost拓?fù)洌斫夥肫胶馀c安秒平衡。

中級：深入學習Dragan Maksimovic的《Fundamentals of Power Electronics》，掌握狀態空間平均法與小信號建模 。

高級：研讀Ralph Morrison的《Fast Circuit Boards》與《The Fields of Electronics》，建立場的直覺；

通過這一物理本質的回歸，傾佳電子楊茜SiC碳化硅MOSFET銷售團隊將能夠跳出電路圖的束縛，在電磁場的高度上進行更具前瞻性和可靠性的系統認知。
