WT32-SC01 是面向可視化觸摸屏幕的開發板，板卡搭載自主開發的 GUI 平臺固件，支持圖形拖拽式編程以幫助用戶完成自定義的控制平臺的開發。WT32-SC01 開發板主控采用ESP32-WROVER-B 模組，該模組是通用型 Wi-Fi+BT+BLE MCU 模組，內配置 4MBSPI Flash和 8MB 的 PSRAM。WT32-SC01 開發板還可以通過兩邊的擴展接口進行按鍵、語音、攝像頭等功能的開發調試，極大縮短用戶的開發周期。

板卡尺寸

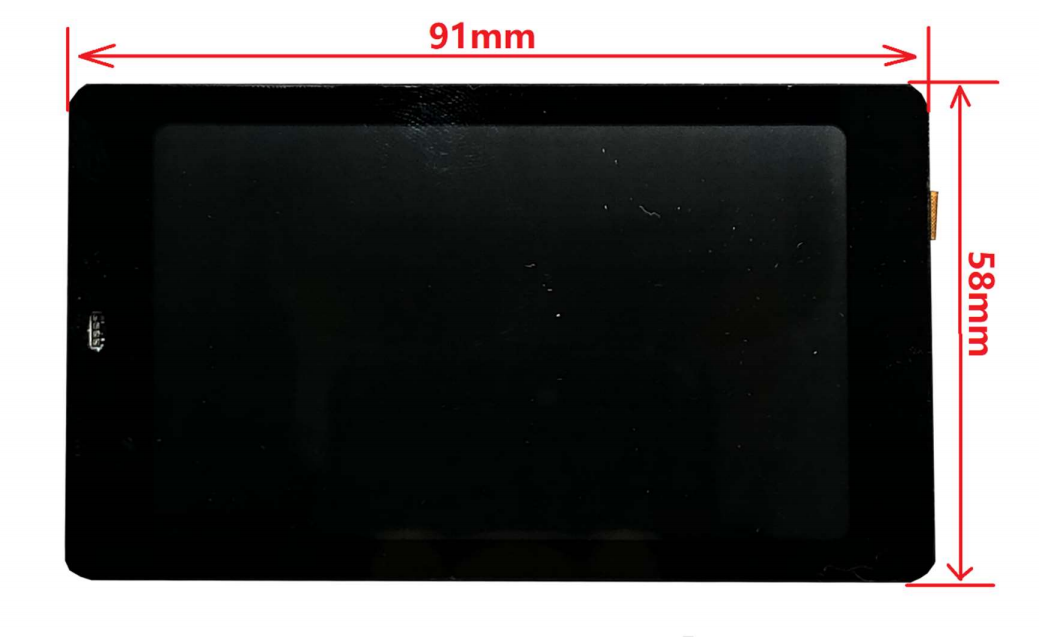

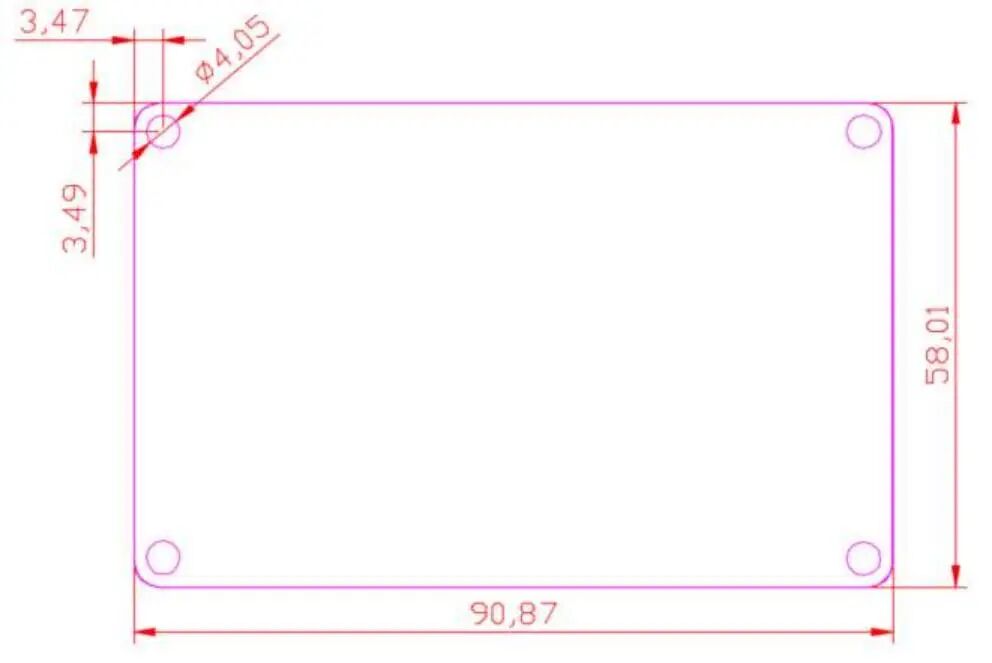

如下圖為 WT32-SC01 開發板的尺寸示意圖，板卡尺寸為 58mmx91mm，板卡的四個腳處均有直徑為 4.05mm 的定位孔。

圖 1-1：板卡 PCB 尺寸示意圖

圖 1-2：板卡實物尺寸示意圖(長寬)

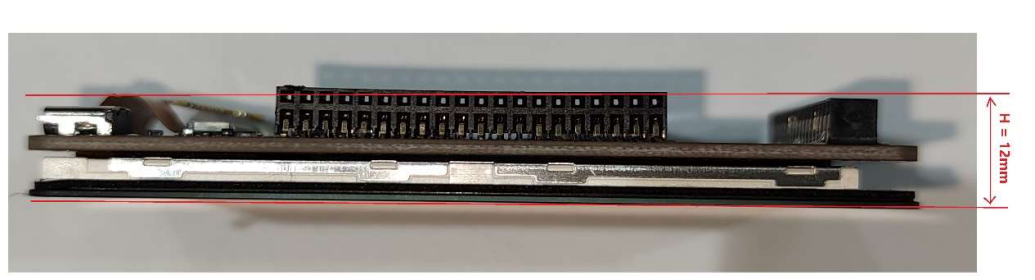

圖 1-3：板卡實物尺寸示意圖(高)

硬件資源

如下開發板的實物圖，開發板的硬件資源有如下：

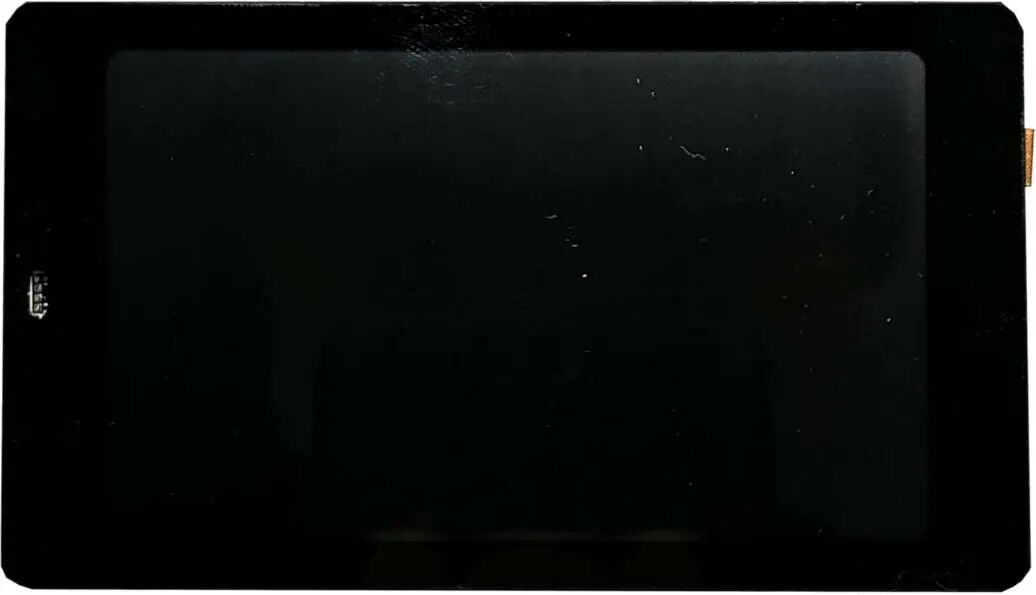

圖 2 為開發板的正面實物圖，其包含一塊分辨率為 320x480 的 3.5 寸 LCD 屏和一塊電容觸摸板，支持兩點觸控。

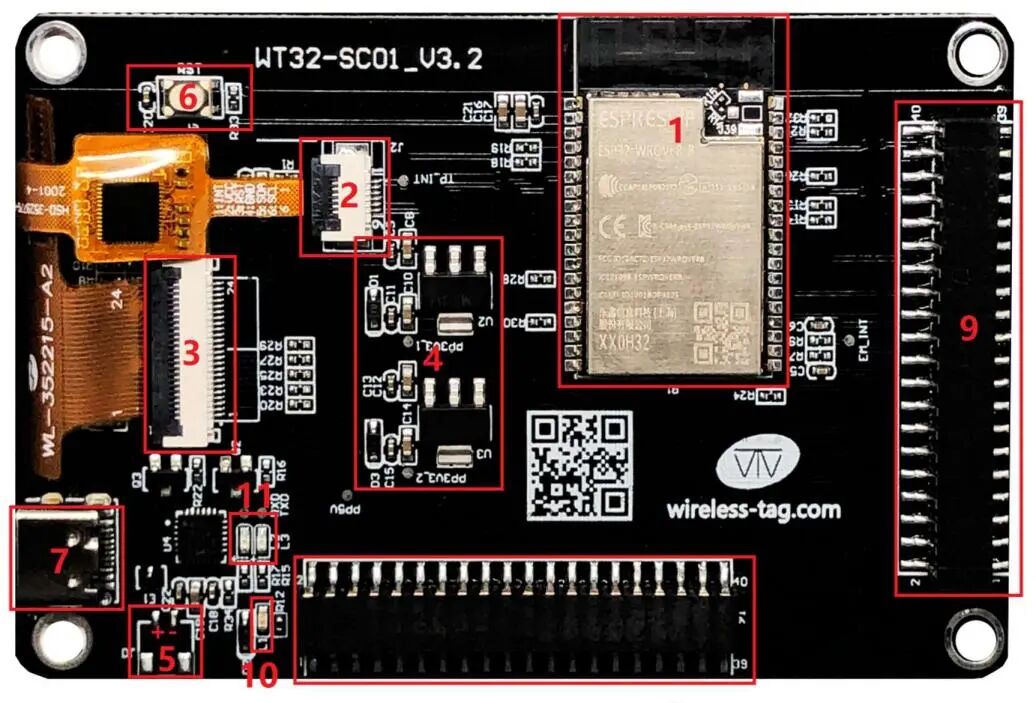

圖 3 為開發板的背面實物圖，其包含的硬件資源如下所述：

1

ESP32-WROVER-B 模組

ESP32-WROVER-B 是一款面向各類應用的 Wi-Fi+BT+BLE MCU 模組，功能強大，用途廣泛，可用于低功耗傳感器網絡和要求苛刻的應用，例如語音編碼、音頻流和 MP3 解碼等。此款 ESP32-WROVER-B 參數為：8Mbyte PSRAM+4Mbyte Flash 。

2

TP 接口

電容觸摸板接口，I2C 接口，0.5mm 間距，6Pin，翻蓋下接式。

3

LCM 顯示屏接口

3.5 寸的 LCM 顯示屏接口，SPI 接口，0.5mm 間距，24pin。此 SPI 接口連接到 ESP32 的硬件 HSPI 接口，運行時鐘頻率可達到 80MHz。

4

電源管理

兩個 3.3V 輸出的 LDO，一個給板卡自身供電，另一個給外部擴展板卡供電，電源分開以防止擴展板卡對 ESP32 供電的干擾，保證了 ESP32 的運行穩定性。

5

外部電源接口

預留的外部電源接口（正負如圖上+-號所示），輸入電壓范圍 5V-9V，要求最大負載電流 I>2A 。

6

RST 按鍵

輕觸自復位按鈕連接到 ESP32 的 EN 腳，此按鍵可用于 ESP32 的復位。

7

Type-C 接口

通用 USB-C 接口（Type-C 接口），此接口用于對開發板供電、UART 通訊和固件下載。

下載電路的硬件有實現數據流控制，所以固件下載支持一鍵自動下載。

8-9

擴展板接口

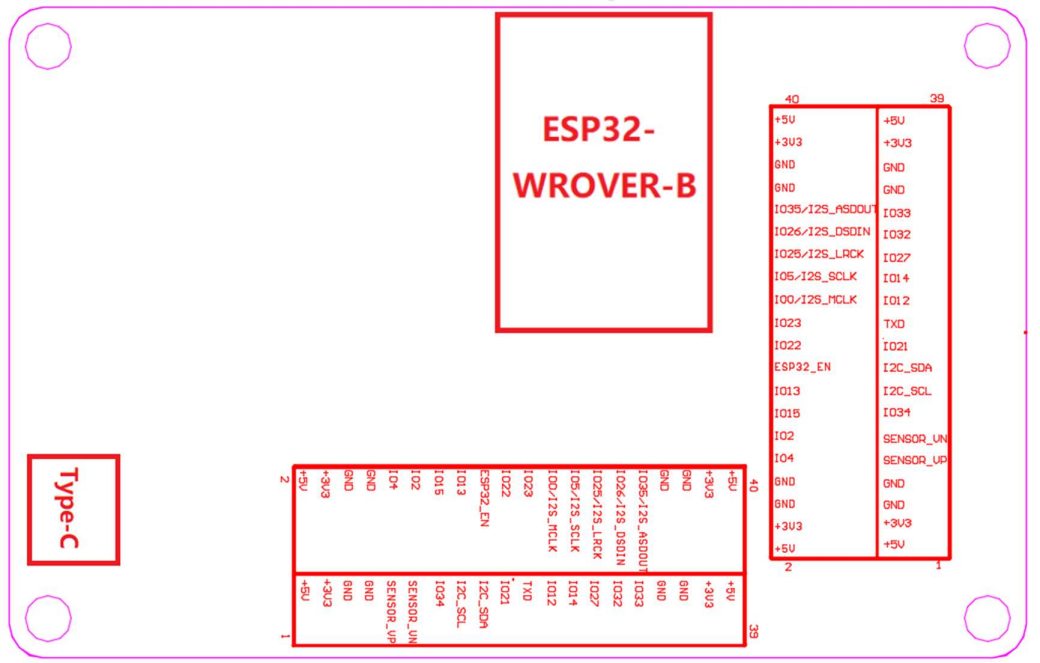

對外擴展板的接口，可對外擴展板的供電、通訊、控制等，實現功能擴展以滿足用戶的多種需求。8 和 9 兩接口是 Pin 對 Pin 連接在一起的，所以擴展板插在 8 接口和 9 接口的電路連接是一樣的，只是滿足用戶擴展板不同方向安插的體驗感，同時：當兩個的擴展版的 IO沒有沖突時，可以同時插兩個擴展板以實現兩個擴展功能。擴展板接口規格：2.0mm 間距、 2X20Pin、可選用兩側臥貼排母安裝。接口定義見圖 3-擴展版接口定義圖。

10

電源指示燈

電源指示燈(紅色光)，插上 USB 線便會亮起。

11

UART 通訊指示燈

UART 中的 TXD 指示燈和 RXD 指示燈，有數據流時就會閃爍。

圖 2：WTPHIMMainBoard 開發板實物圖正面

圖 3：WTPHIMMainBoard 開發板實物圖背面

圖 4：WTPHIMMainBoard 接口定義圖

上電說明

1

電源供應

本開發板支持 USB Type-C 5V 供電和預留外部電源輸入接口（如圖 3 標號 5 所示），當沒有插入其他擴展板卡時建議輸入電壓 5V 支持電流不小于 1A， 當還有其他擴展板插入時建議輸入電壓 5V 支持電流不小于 2A（具體還要參考擴展板卡的實際功耗決定）。注：通過預留的電源接口進行外部電源供電時，電源電壓輸入范圍 5V-9V，負載電流建議 I > 2A。

2

注意事項

請先確保 TP 和 LCM 屏的 FPC 排線已經插入對應的 FPC 座子然后再給開發板上電，不然可能會導致 TP 和 LCM 屏損壞。

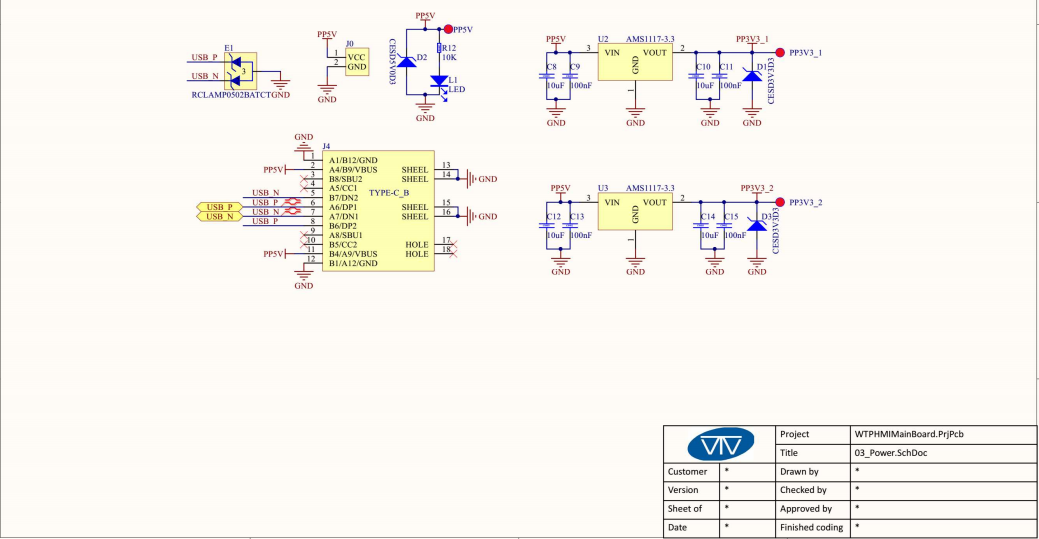

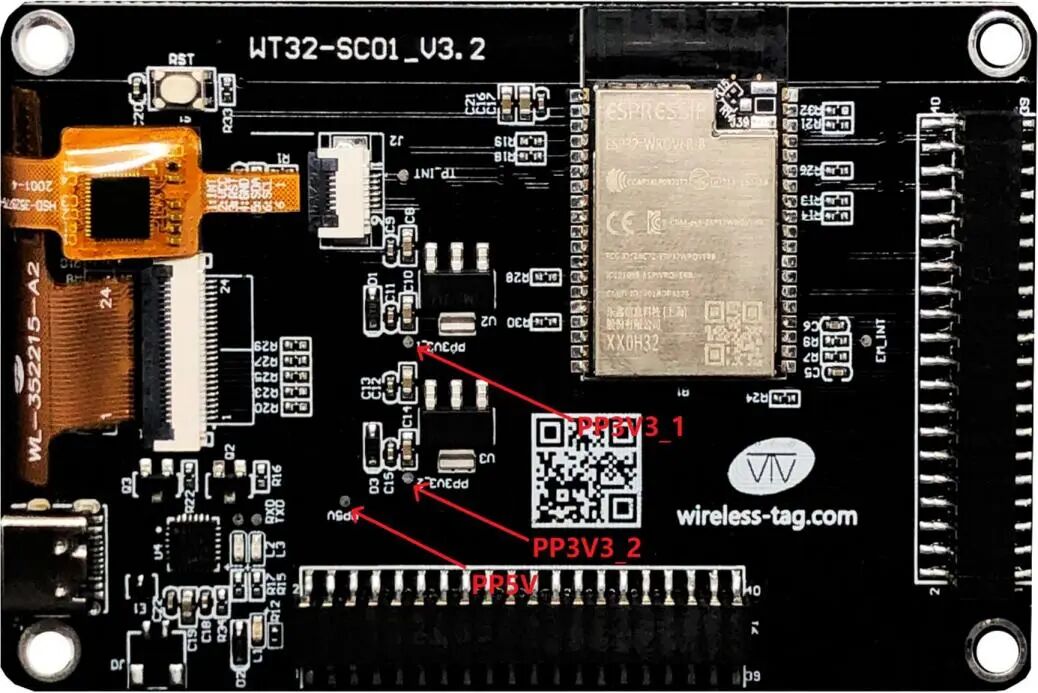

如果開發板開出現異常，請先測試板卡上的三個 TestPad 點（分別是 PP5V、PP3V3_1 和PP3V3_2） 的電壓是否正常。其中 PP3V3_1 輸出是給本板卡供 3.3v 電源的，PP3V3_2 是給外接擴展板卡供 3.3v 電源的，PP5V 是 USB 輸入 5V 電源同時也供給外接擴展板。如圖 5 為開發板電源測試點示意圖，分別測試此三點對地電壓。

圖 5：開發板電源測試點示意圖

板卡電氣參數

測試環境：

1、溫度：室溫-25℃

2、電源供應：5.0V 紋波 V < 100mA

測試參數：

1、正常工作電流：240mA（平均電流）

2、休眠下工作電流：小于 18mA（平均電流）

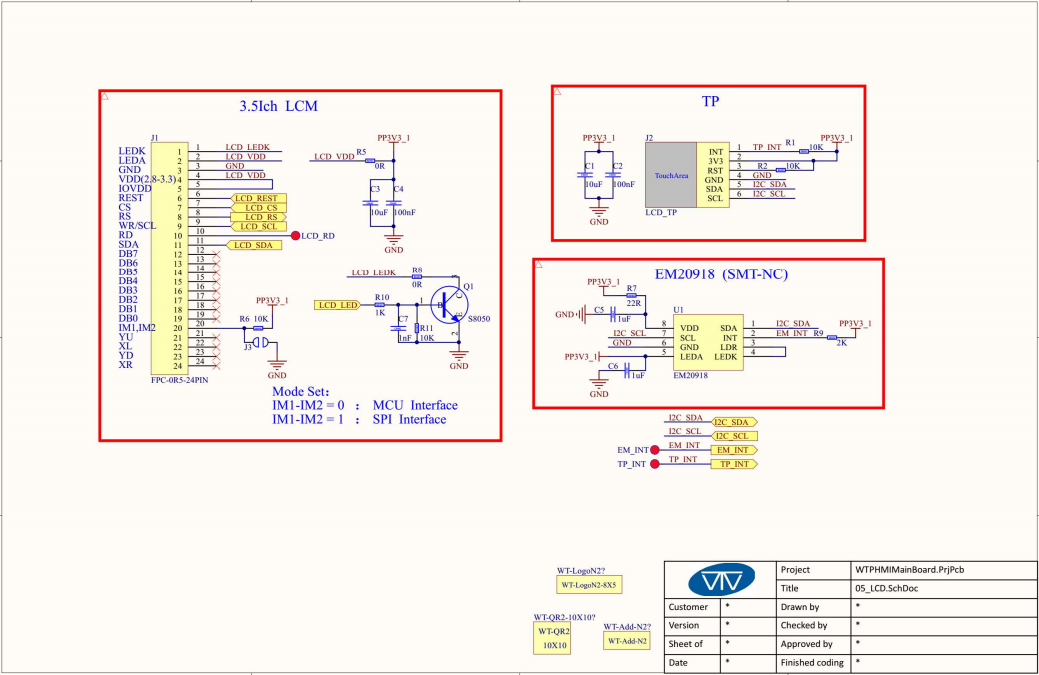

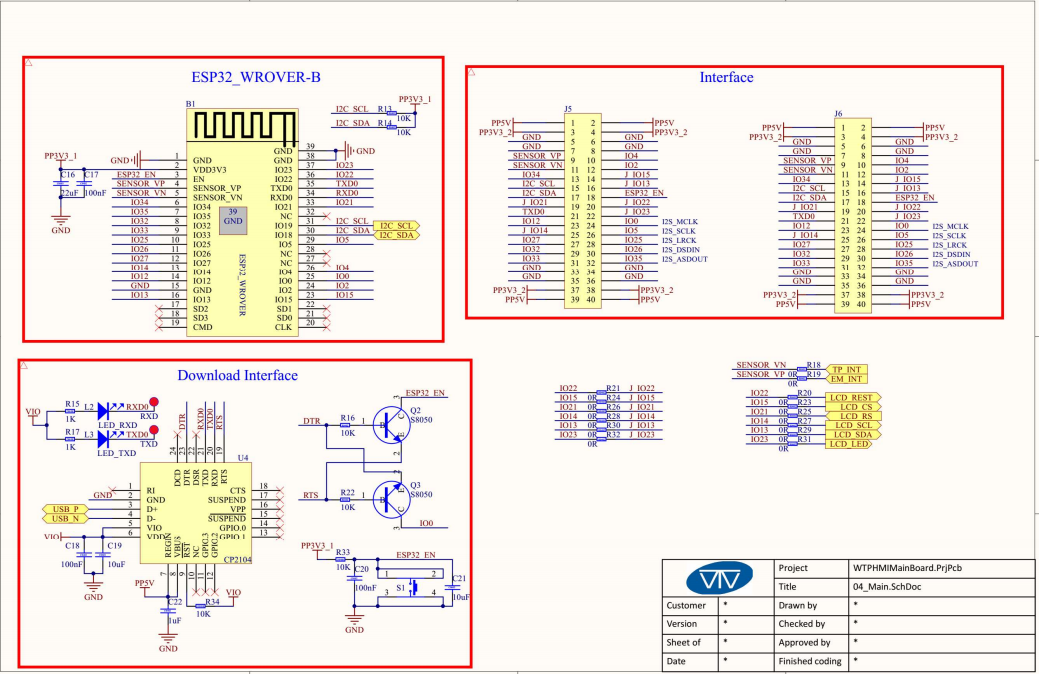

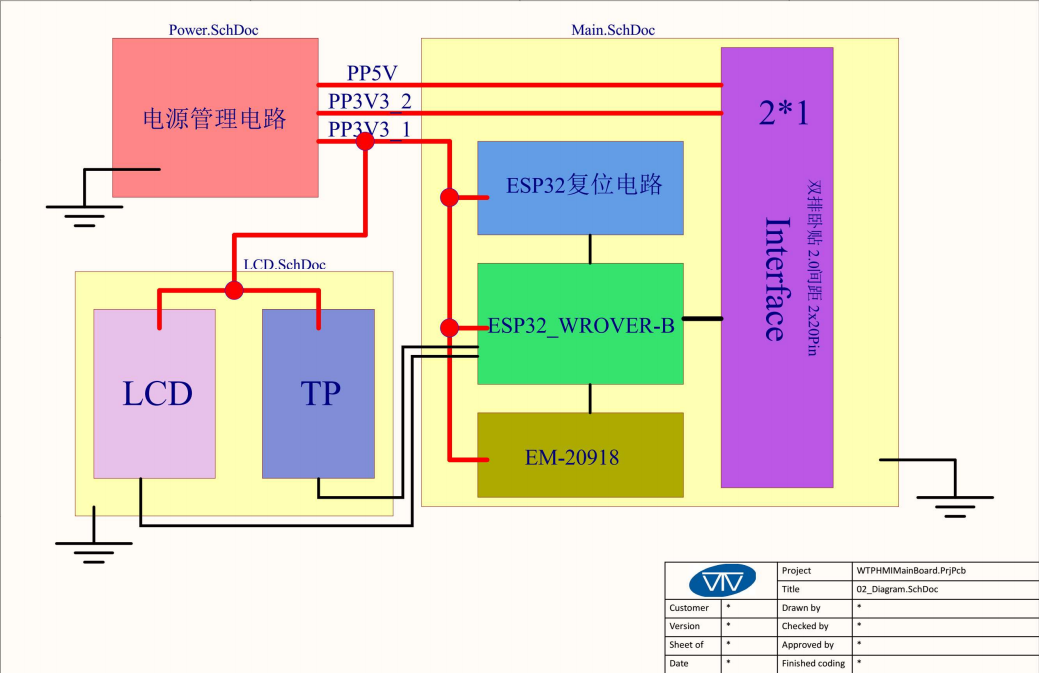

電路原理圖
