優勢和特點

• 寬 V_IN 范圍：1.6V 至 42V
• 利用單個反饋引腳來設置正或負輸出電壓
• PGOOD 輸出電壓狀態報告
• 準確的 50mV 檢測門限電壓
• 可編程軟起動
• 可利用一個外部電阻器來設置工作頻率 (100kHz 至 1MHz)
• 可同步至一個外部時鐘
• 低停機電流：<1μA
• INTV_CC 穩壓器從 V_IN 或 DRIVE 供電
• 具遲滯的可編程輸入欠壓閉鎖

產品詳情

LT^?3759 是一款寬輸入范圍、電流模式、DC/DC 控制器，該器件能夠利用單個反饋引腳調節正輸出電壓或負輸出電壓。它可以被配置為一個升壓、SEPIC 或負輸出轉換器。

LT3759 可驅動一個低端外部 N 溝道功率 MOSFET。一個內部 LDO 穩壓器從 V_IN 或 DRIVE 吸取功率，以為柵極驅動器提供一個高達 4.75V 的電源。固定頻率、電流模式架構在一個很寬的電源電壓和輸出電壓范圍內實現了穩定的操作。LT3759 的工作頻率可利用一個外部電阻器來設定 (可設置范圍為 100kHz 至 1MHz)，或者采用 SYNC 引腳來使其同步至一個外部時鐘。

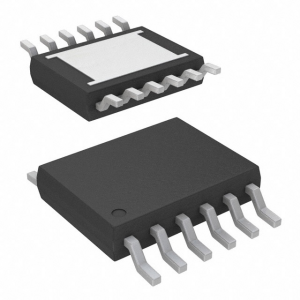

LT3759 具有軟起動和頻率折返功能，用于在啟動和輸出短路期間限制電感器電流。FBX 引腳上的一個窗口比較器負責通過 PGOOD 引腳進行報告，以提供輸出電壓狀態指示。該器件采用 12 引腳裸露襯墊 MSOP 封裝。

應用

• 數據通信以及工業升壓、SEPIC 和負輸出轉換器
• 分布式電源
• 便攜式電子設備
• 汽車

方框圖
