引 言

　　起重機在工作過程中，由于小車運行的加速或減速，經常會導致吊重的搖擺，這不僅增加吊重卸料難度，而且給起重機的作業帶來了不安全因素。因此，在起重機作業時，吊重的擺幅必須控制在一定范圍內，到達目的地時吊重應立即停擺。為此，人們已經提出了多種防搖措施：如采用交叉鋼絲繩減搖裝置、分離小車減搖裝置、翹板梁式減搖裝置等機械防搖系統。由于機械式防搖其本質都是通過機械手段來消耗擺動能量以達到最終消除擺動的目的，沒有將減搖與小車運行控制結合起來考慮，減搖效果在很大程度上取決于操作人員的熟練程度，而且在起重機滿載和空載兩種情況下的減搖效果差別很大，難以滿足用戶要求。后來出現了帶視覺傳感器電子防搖技術，通過各種傳感器和檢測元件將檢測到的信息傳送到控制系統中的微機，經微機內部控制軟件處理后將最佳的控制參數（如PID控制參數）提供給小車調速系統，通過調節小車的速度和方向，控制小車的運行，來減少吊具及負載的擺動幅度。但由于目前所采用的是通過在小車架上安裝一個發射裝置（激光發射器、攝像頭等）和一個接收裝置，在吊具上架安裝一個反射器，吊具前后擺動時，檢測吊具前后擺動的角度。由于需要附加安裝價格昂貴的視覺傳感器檢測和接收系統，所需付出的代價是很大的；在天氣惡劣的情況下（如遇濃霧、暴雨、直射陽光等） ，視覺傳感器的使用也常常受到某些限制，難以獲得最佳控制效果。

　　本文通過建立起重機載荷擺動的數學模型，明確吊重?cái)[幅與小車運行加減速之間的關系，并將基于微機電系統（MEMS）加工技術制作的微加速度計應用到起重機的防搖控制系統中，即時檢測小車運行加速度并估計得到吊重偏擺角度。通過建立閉環控制系統，適時根據吊重?cái)[幅大小修正小車速度指令，實現防搖控制。這種方法克服了傳統的機械式防搖技術及帶視覺傳感器電子防搖技術中的不足與缺陷，達到理想的控制效果。

　　起重機吊重?cái)[動的數學模型

　　小車-吊重?cái)[動系統簡化力學模型分析如圖1（a）所示。M和m分別為小車和吊重的質量，l為纜繩的長度，x表示小車在水平方向上的位移，θ表示吊重的擺角，F(xiàn)為小車運行牽引力，f為小車運行靜阻力，g為重力加速度。

　　為了便于分析，根據起重機工作的基本情況，這里作一些簡化處理：

　?。?）假定小車在行走的過程中，纜繩的質量相對于吊重及小車的質量可忽略不計；

　?。?）吊重及吊架看作整體視為質量塊m加以分析；

　?。?）吊重與纜繩在運行過程中所受的風力和空氣阻尼以及系統的彈性變形均不計。

　?。╝）小車-吊重?cái)[動系統 （b）吊重受力平衡

　　圖1　小車-吊重系統力學模型

　　如圖1（b）所示，設纜繩的張力為T，取x、θ為廣義坐標，對小車建立運動微分方程：

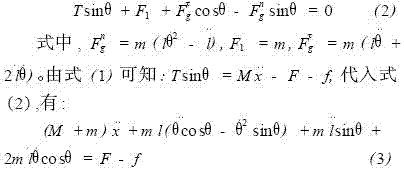

　　根據達朗伯原理，對吊重進行受力分析，它受重力mg，纜繩張力T，法向慣性力Fng ，切向慣性力Fτg ，水平慣性力F1作用。如圖1（ b）所示。在水平方向上建立平衡方程，有

　　在垂直于纜繩方向上建立平衡方程，有：

　　整理可得：

　　則吊具擺動的線性化模型為：

　　如果只考慮在操作點θ0附近只有很小的θ變化，并假定在整個過程中纜繩的長度l始終保持恒定不變，可作如下簡化：

　　由此方程組（6）轉化為：

　　對方程式（8）進行Laplace變換，有：

　　對象的傳遞函數為：

　　根據式（8）得到：

　　式（11）、（12）是初始條件為t = 0，θ= 0，θ=0的解，可以發現吊具的擺動是隨時間作周期性變化，其擺幅、擺速與小車運行加速度成正比。因此，只要確定了小車運行加速度的大小與方向，吊重的擺幅、擺速也就相應得到確定。

　　微機電系統（MEMS）及微加速度計

　　微機電系統（MEMS）

　　從20世紀60年代起，微電子技術和微加工技術（包括硅體微加工、硅表面微加工、LIGA和晶片鍵合等技術）的結合，制造出各種性能優異、價格低廉、微型化的傳感器、執行器、驅動器和微系統。微機電系統（MEMS）是集微機構、微傳感器、微執行器、信號處理、控制電路、通信接日及電源于一體的微型電子機械系統。這種微機電系統不僅能夠采集、處理與發送信息或指令，還能夠按照所獲取的信息自主地或根據外部的指令采取行動。目前研究最成功、應用最廣泛的微機電器件是微傳感器，而微加速度計作為微傳感器的杰出代表已經廣泛應用于汽車智能化控制系統中，如安全氣囊系統檢測和監控前面后面的碰撞等等。

　　微加速度計的結構模型

　　圖2為電容式微加速度計的結構模型。

　　圖2　微加速度計的結構示意圖

　　圖中的質量塊是微加速度計的執行器，與質量塊相連的是可動臂；與可動臂相對的是固定臂?？蓜?dòng)臂和固定臂形成了電容結構，作為微加速度計的感應器。其中的彈簧并非真正的彈簧，而是由硅材料經過立體加工形成的一種力學結構，它在加速度計中的作用相當于彈簧。
