TPS272C45 是一款雙通道智能高邊開關，旨在滿足工業控制系統的要求。低導通電阻 （R DS（on） 為 45 mΩ）可最大限度地降低器件功耗，從而驅動寬范圍（100 mA 至 3 A）的輸出負載電流。該器件提供額外的低電壓電源（3.3 V 至 5 V）輸入引腳，以最大限度地降低空載功耗。該器件集成了熱關斷、輸出箝位和過流限制等保護功能。這些 特性 提高了短路等故障事件期間的系統穩健性。
*附件：tps272c45.pdf

TPS272C45 器件實現了一個可調閾值限流電路，通過在驅動大型電容負載時減少浪涌電流并最大限度地減少過載電流來提高系統的可靠性。該器件還實現了可配置的浪涌電流時間段，具有更高的允許電流水平，以驅動高浪涌電流負載（如燈）或用于電容負載的快速充電。該器件還提供精確的負載電流檢測，從而改進負載診斷，實現更好的預測性維護。

TPS272C45 器件采用小型 24 引腳、5 mm × 4 mm QFN 無鉛封裝，引腳間距為 0.5 mm，可最大限度地減少 PCB 占用空間。

特性

• 適用于 24V 工業應用的低 R DS（on）（典型值為 45mΩ）高側開關
• 寬直流工作電壓范圍：6 V 至 36 V
• 采用 24V 電源時，每通道 0.5mA（典型值）的低靜態電流 （Iq）
• 固定 （5.8 A） 和可調（0.7 A 至 4 A，帶外部電阻器）電流限制
• 驅動電感、電容和電阻負載
  • 集成輸出箝位，支持感性負載放電
  • 電容性負載驅動通過雙閾值電流限制將峰值浪涌電流降至最低
• 強大的輸出保護
  • 熱關斷
  • 防止對地短路事件
  • 可配置的故障處理
• 增強的診斷功能
  • 輸出負載電流測量
  • 開路負載（關斷狀態）檢測
• 封裝：24 引腳 QFN（5 mm × 4 mm）
• UL 2367 認證
  • 文件編號 169910
• 功能安全
  • 提供有助于功能安全系統設計的文檔

參數

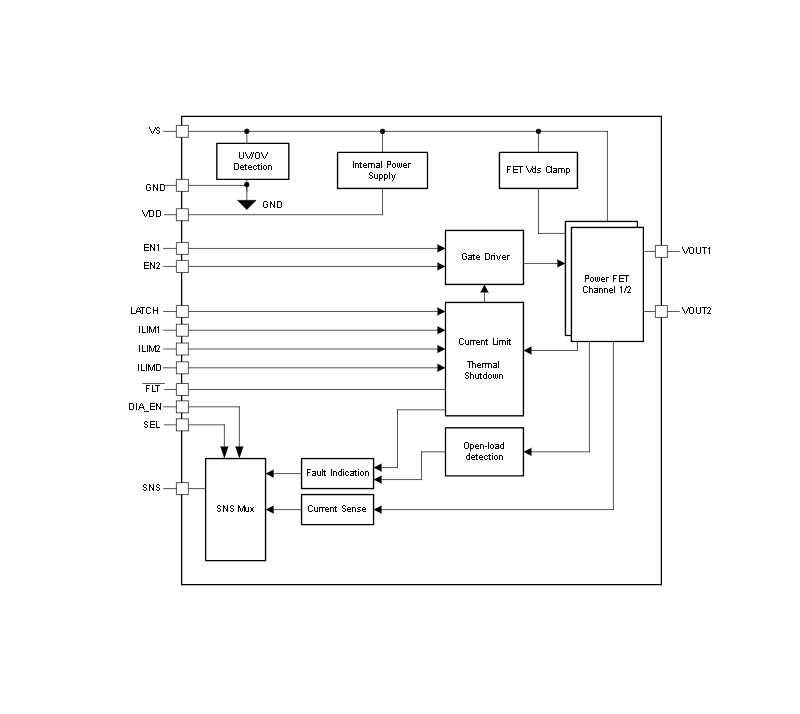

方框圖

概述

TPS272C45 是一款專為 24V 工業應用設計的雙通道智能高側開關，集成了低電阻 MOSFET、保護功能和診斷特性。該設備適用于驅動各種阻性、電感和電容負載，并提供過流保護、熱關斷和短路保護等功能。

主要特性

• ? 低 RDS(on) ?：45mΩ（典型值），適用于高電流應用。
• ?寬 DC 工作電壓范圍?：6V 至 36V。
• ?低靜態電流?：每個通道 0.5mA（典型值，從 24V 供電）。
• ?可調和固定電流限制?：固定 5.8A 和可調（0.7A 至 4A）。
• ?增強的診斷功能?：輸出負載電流測量、開路負載（關斷狀態）檢測。
• ?保護特性?：熱關斷、對地短路保護、可配置故障處理。
• ?小封裝?：24 引腳 QFN（5mm x 4mm），PCB 占用面積小。

引腳配置與功能

• ?VS?：主輸入電源。
• ?VDD?：可選的低電壓（3.3V 至 5V）輸入，用于降低無負載功耗。
• ?EN1, EN2?：通道 1 和通道 2 的使能引腳。
• ?FLT?（版本 A、B、C）：故障指示輸出，開漏結構。
• ?SNS?：模擬電流感應輸出，與負載電流成正比。
• ?SEL?：選擇引腳，用于切換 SNS 引腳感應的通道。
• ?ILIM1, ILIM2, ILIMD?：電流限制設置引腳，通過連接至 GND 的電阻設置電流限制閾值。
• ?GND?：地。
• ?VOUT1, VOUT2?：通道 1 和通道 2 的輸出。

電氣特性

• ?最大連續負載電流?：每個通道 4A（單通道啟用時），3A（雙通道啟用時）。
• ? RDS(on) ?：45mΩ（典型值，6V ≤ VS ≤ 36V，TJ = 25°C）。
• ?靜態電流?：VS 供電時每個通道 1.05mA 至 1.4mA（典型值），VDD 供電時 2.0mA 至 2.1mA（典型值）。
• ?電流限制?：可調范圍 0.7A 至 4A，固定值 5.8A。
• ?熱關斷溫度?：約 160°C 至 210°C。

功能描述

• ?可編程電流限制?：通過 ILIM1、ILIM2 和 ILIMD 引腳設置電流限制閾值，支持靈活的啟動電流處理。
• ?低功耗設計?：可選的 VDD 輸入可降低無負載時的功耗。
• ?保護機制?：包括過流保護、熱關斷、對地短路保護和過壓保護。
• ?診斷機制?：SNS 引腳提供負載電流感應，F(xiàn)LT 引腳指示故障狀態。
• ?開路負載檢測?：在設備關斷狀態下檢測開路負載。

應用與實現

• ?典型應用?：工業 PLC 系統、電機驅動器、樓宇自動化系統。
• ?設計考慮?：包括電源推薦、布局指南、外部組件選擇和故障診斷實現。

封裝與訂購信息

• ?封裝類型?：24 引腳 QFN（5mm x 4mm），0.5mm 引腳間距。
• ?訂購信息?：提供多個版本選項，包括不同功能集和封裝選項。

文檔與支持

• ?相關文檔?：包括數據手冊、應用報告和支持資源。
• ?社區支持?：通過 TI E2E 支持論壇獲取幫助。

注意事項

• 在設計電路時，需確保輸入電壓和電流不超過設備的最大額定值。
• 遵循布局指南，以最小化寄生效應和熱影響。
• 在選擇外部組件時，需考慮系統的整體性能和成本。
