如何選擇 1200V SiC(碳化硅)TO-247 單管的耐高溫絕緣導熱墊片?

向欣電子 ? 2025-07-29 06:21 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

近期,華為旗下海思技術有限公司正式進軍碳化硅功率器件領域,推出了兩款1200V工規SiC單管產品——ASO1K2H035M1T4和ASO1K2H020M1T4,專門面向工業高溫、高壓場景場景。

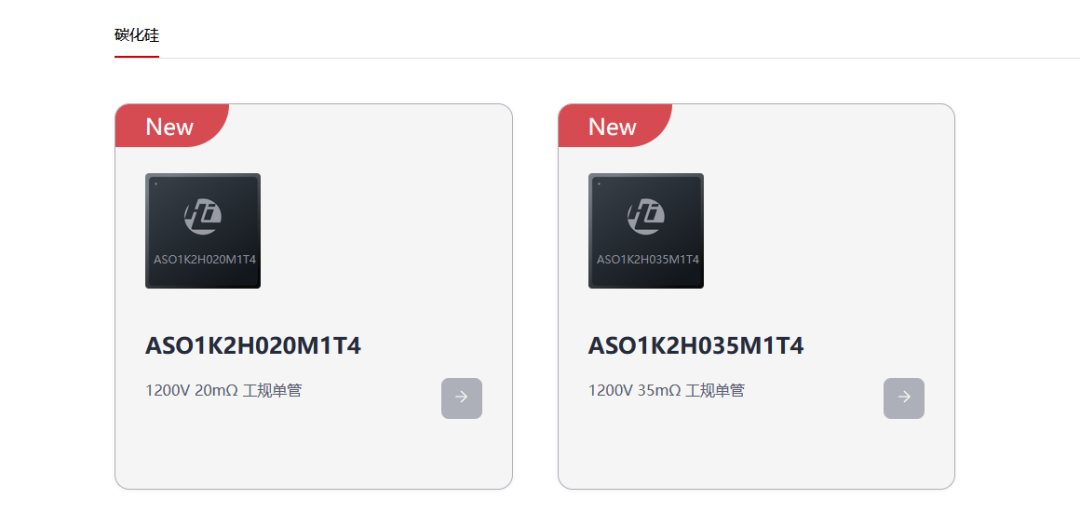

圖片來源:海思官網截圖

#海思此次推出的兩款1200V SiC單管均采用TO-247-4封裝,具備優良的導通和快速開關特性,能夠在高溫高壓環境下保持穩定性能。具體而言,ASO1K2H035M1T4在25°C時導通電阻為35mΩ,175°C時為57mΩ;而ASO1K2H020M1T4在25°C時導通電阻為20mΩ,175°C時為30mΩ。此外,兩款器件的最高結溫均為175°C,且在高溫下仍能保持較低的導通電阻,確保了在高溫環境下的工作可靠性。

1200V SIC碳化硅 TO-247單管耐高溫絕緣絕緣導熱墊片有哪些要求?

1200V SiC(碳化硅)TO-247-4 單管作為高頻、高功率密度的功率器件,廣泛應用于新能源汽車逆變器、工業電源、充電樁等場景。其工作時結溫可高達 175℃以上,且需承受 1200V 高壓,因此配套的耐高溫絕緣導熱墊片需同時滿足高絕緣、高導熱、耐高溫、適配封裝特性四大核心要求,具體特性要求如下:

一、絕緣性能:保障高壓安全

高擊穿電壓
1200V SiC 單管的工作電壓高,墊片需具備優異的電氣絕緣能力,避免高壓擊穿導致短路。

  • 常態下?lián)舸╇妷海?a target="_blank">AC)需≥20kV/mm(優選≥30kV/mm),確保在 1200V 工作電壓及瞬時過電壓(如浪涌)下不擊穿;
  • 高溫(如 150℃)和高濕(如 85% RH)環境下,擊穿電壓保持率需≥80%,避免濕熱老化導致絕緣失效。

高體積電阻
體積電阻率需≥101? Ω?cm(常溫下),高溫(150℃)下≥1013 Ω?cm,防止因漏電導致的能量損耗或安全風險。

耐電暈與電弧
長期工作在高頻開關狀態下,需具備抗電暈能力,避免局部電場集中產生電弧,要求符合 IEC 60243 標準中 “耐電弧性≥120s”。

二、導熱性能:高效散熱,控制結溫

高導熱系數
SiC 單管功率密度高(可達 100W/cm2 以上),熱量集中,墊片需降低接觸熱阻(器件與散熱器之間)。

  • 導熱系數需≥3.0 W/(m?K)(優選 5.0-10 W/(m?K)),遠高于普通絕緣材料(如硅膠墊片通常 1-2 W/(m?K));
  • 接觸熱阻(在 50-100 psi 安裝壓力下)需≤0.15 ℃?cm2/W,確保熱量快速從器件外殼傳導至散熱器。

低熱阻穩定性
高溫(150-200℃)和長期壓縮(安裝壓力下)環境中,導熱系數衰減率需≤10%(1000 小時老化測試后),避免因材料老化導致散熱效率下降。

三、耐高溫與耐老化:適配 SiC 高結溫特性

寬溫工作范圍
需覆蓋 SiC 器件的全工況溫度:

  • 長期使用溫度:-55℃ ~ 200℃(短期峰值可耐 220℃),滿足低溫啟動(如汽車 - 40℃工況)和高溫運行(結溫 175℃時,墊片實際接觸溫度可能達 150℃以上);
  • 高溫下不發生軟化、流淌或分解(如 200℃/1000 小時老化后,硬度變化≤20 Shore A,質量損失≤3%)。

抗熱沖擊性能
經歷 - 55℃→200℃循環沖擊(≥1000 次)后,不出現開裂、分層,絕緣和導熱性能保持穩定(擊穿電壓下降≤15%,導熱系數下降≤10%),適應車輛、戶外設備的劇烈溫度波動。

四、機械與適配特性:貼合 TO-247-4 封裝

優異的壓縮回彈性
TO-247-4 封裝的散熱底座為平面結構(直徑約 10-15mm),且安裝時需施加一定壓力(通常 50-100 psi)確保貼合。墊片需滿足:

  • 壓縮率:在 50 psi 壓力下壓縮率 15%-30%,確保填充器件與散熱器之間的微觀間隙(減少接觸熱阻);
  • 回彈性:卸載后回彈率≥80%,長期受壓(如螺栓固定)下不發生永久形變(蠕變率≤5%/1000 小時),避免松動導致熱阻上升。

尺寸與厚度適配

  • 厚度:通常 0.2-1.0mm(優選 0.3-0.5mm),過厚會增加熱阻,過薄可能因表面不平整導致絕緣失效;
  • 尺寸:需與 TO-247-4 的散熱底座匹配(如直徑 12-16mm 的圓形或對應矩形),邊緣無毛刺,避免安裝時劃傷器件引腳。

機械強度
抗撕裂強度≥8 kN/m,抗穿刺性≥30 N,防止安裝時因工具或引腳剮蹭導致破損(一旦破損可能引發絕緣失效)。

五、化學與環境穩定性

耐化學腐蝕
不與 SiC 器件外殼(通常為銅或鍍鎳金屬)、散熱器(鋁或鋁合金)發生化學反應,且耐受冷卻介質(如硅油、防凍液)、灰塵、濕氣的侵蝕(如 85℃/85% RH 環境下 1000 小時,無霉變、無溶脹)。

阻燃與環保

  • 阻燃等級需達 UL94 V0(垂直燃燒測試中 10 秒內自熄),避免器件故障起火時火勢蔓延;
  • 符合 RoHS、REACH 等環保標準,不含鉛、鎘、多溴聯苯等有害物質。

1200V SiC TO-247 單管的絕緣導熱墊片需在 “高壓絕緣 - 高效導熱 - 高溫穩定 - 機械適配” 四大維度達到平衡,核心是在 150℃以上環境中同時保持≥3.0 W/(m?K) 的導熱系數和≥20kV/mm 的擊穿電壓,并通過壓縮回彈設計確保長期緊密貼合。這類墊片通常以硅膠為基材,填充氮化硼(BN)、氧化鋁(Al?O?)等導熱絕緣填料,是 SiC 器件發揮高頻、高效優勢的關鍵輔助材料。尤其適用于新能源、工業自動化等對變頻器可靠性要求嚴苛的領域。
