SiC MOSFET以其優異的耐壓、高開關頻率和低損耗性能，正持續推動著新能源車、光伏逆變和工業電源等領域的變革。然而，相比傳統硅基IGBT，大多數SiC MOSFET暴露出一個明顯的技術挑戰：短路耐受時間（TSC）相對偏短（通?！?3μs），這一特性增加了工程師在實際使用時候的應用難度，阻礙了其在大功率、高可靠性應用場景中快速使用進程。

為何SiC MOSFET更“怕”短路？SiC材料先天特性是短板的核心源頭

01更快的熱失控

SiC卓越的熱導率在短路時變成了“雙刃劍”，它能極快地將短路點高溫?cái)U(kuò)散開來，導致更大區域的結溫飆升直至器件燒毀；

02飽和電流密度更高

同樣溝道尺寸下，SiC導通能力更強，帶來異常嚴峻的短路電流沖擊；

03更薄的柵氧層

追求低導通電阻需微縮單元尺寸與減薄柵氧，使得器件在高壓過流下更易發生柵氧擊穿；

04材料失配挑戰

SiC材料內部微管等固有缺陷，在極端電氣應力下容易成為失效起點。

面對SiC MOSFET 短路時間偏弱的問題，通常的解決方法一是在驅動電路方面盡量做好保護，比如采用智能驅動保護電路，二是系統協同保護設計。

PART01智能驅動保護電路通常有三種措施

——高速電流檢測 + 邏輯保護

部署響應達納秒級的電流采樣單元（如無感電阻，羅氏線圈），配合硬邏輯快速關斷；

——有源米勒鉗位技術

主動抑制米勒效應導通導致的誤導通風險，保護其在關斷安全區；

——軟關斷策略

感知短路后，實施柵壓緩降的非硬關斷方式（如“兩步關斷”），避免過高di/dt引發的浪涌電壓損壞器件。

PART02系統協同保護設計有如下兩種措施

縮短驅動回路，選用高頻性能更佳、驅動功率足夠大的專用驅動IC，從源頭提升響應速度；

充分利用控制器（如DSP、MCU）的算法優化短路檢測速度和關斷保護邏輯。

面對SiC MOSFET 短路時間偏弱的難題，森國科研發團隊通過工藝創新及器件結構設計創新，推出了行業領先的4.5μs 的SiC MOSFET。

在這一技術攻堅背景下，森國科推出業界領先的1200V/40mΩ SiC MOSFET產品K3M040120-J，該器件最大亮點在于實現了高達4.5μs的短路耐受時間，樹立了同類產品的性能新標桿，顯著提升了大功率新能源系統的安全性和可靠性裕量。

森國科K3M040120-J的產品規格書

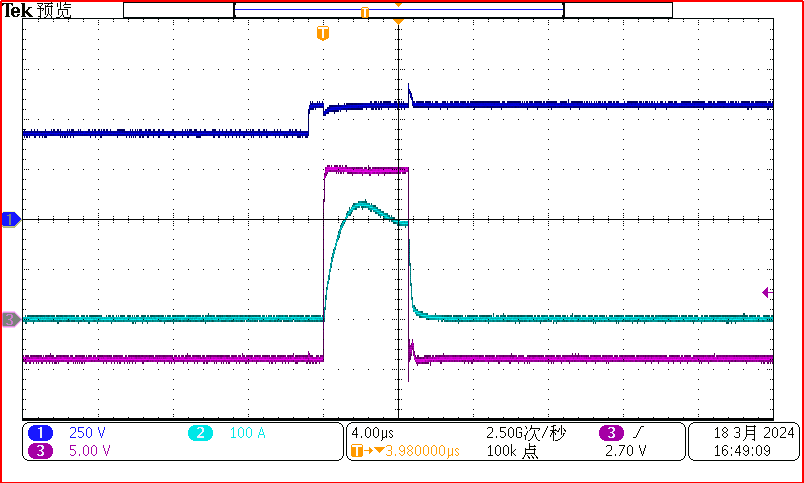

K3M040120-J實測的短路耐受時間波形圖

短路耐受時間是SiC MOSFET進入電動引擎等高可靠場景的重要敲門磚。森國科短路耐受時間加強系列的問世突破了材料限制，引領產品魯棒性邁入新階段，為國產高端SiC功率半導體產業注入強大引擎。未來隨著設計與工藝的持續迭代，“短板”正不斷被克服。隨著設計協同優化與新型保護技術的成熟普及，SiC MOSFET將繼續賦能全球綠色電力產業。

關于森國科

深圳市森國科科技股份有限公司是一家專業從事功率器件、模塊，功率IC的高新科技企業。功率器件主要包括碳化硅二極管、碳化硅MOSFET、IGBT，功率芯片主要包括功率器件驅動芯片、無刷電機驅動芯片兩大類。公司總部在深圳市南山區，在深圳、成都設有研發及運營中心。公司研發人員占比超過70%，研究生以上學歷占比50%，來自聯發科、海思、比亞迪微電子、羅姆、華潤上華等機構，囊括清華大學、電子科技大學、西安電子科技大學、西北工業大學等微電子專業知名院校。

森國科碳化硅產品線為650V和1200V 碳化硅二極管、碳化硅MOSFET、SiC二極管模塊、SiC MOSFET 模塊，該產品系列廣泛應用于新能源汽車、光伏逆變器、充電樁電源模塊、礦機電源、通信設備電源、5G微基站電源、服務器電源、工業電源、快充電源、軌道交通電源等。森國科碳化硅產品采用6寸車規級晶圓，具有高耐溫，高頻，高效，高壓特性，已穩步進入國內汽車三電、主流大功率電源、光風儲逆變器、充電樁電源模塊等上市公司供應鏈。

森國科功率IC采用先進的高壓特色工藝，包括功率管及模塊的驅動、BLDC及FOC電機的驅動。經過5年的發展，該產品線的團隊在BCD工藝，UHV工藝、數?；旌?、電機驅動算法方面有深厚的積累。功率器件驅動芯片，已經大規模量產中低壓系列，即將推出高壓系列。在電機驅動芯片方面，成功推出了單相BLDC散熱風扇電機系列和三相BLDC電機驅動系列。

森國科在中金資本、北汽產投、藍思科技、凌霄股份、中科海創等股東的助力下，以低成本創新為己任，努力為客戶提供高性價比的綠色“芯”動力，成為全球領先的功率半導體公司！
