第1章：演進中的電網與構網型逆變器的技術使命

1.1 從跟網到構網：電力系統穩定性的范式轉移

隨著全球能源結構的深刻轉型，以風能和太陽能為代表的可再生能源在電網中的滲透率正以前所未有的速度增長。然而，這些基于電力電子變流器（Inverter-Based Resources, IBRs）的能源形式，在傳統設計上缺乏同步發電機所固有的轉動慣量和短路支撐能力，對電網的頻率和電壓穩定性構成了嚴峻挑戰 。傳統的并網逆變器普遍采用“跟網型”（Grid-Following, GFL）控制策略。GFL逆變器本質上是一個受控電流源，它通過鎖相環（Phase-Locked Loop, PLL）精確跟蹤電網電壓的相位和頻率，并將能量以電流形式注入電網 。這種模式的根本前提是電網本身必須是一個由同步發電機主導的、足夠“堅強”的電壓源。當電網中同步機組比例下降、系統慣量減弱時，GFL逆變器不僅無法為電網提供必要的支撐，其自身的穩定性也極易受到電網擾動的影響，尤其是在弱電網（低短路比）條件下 。

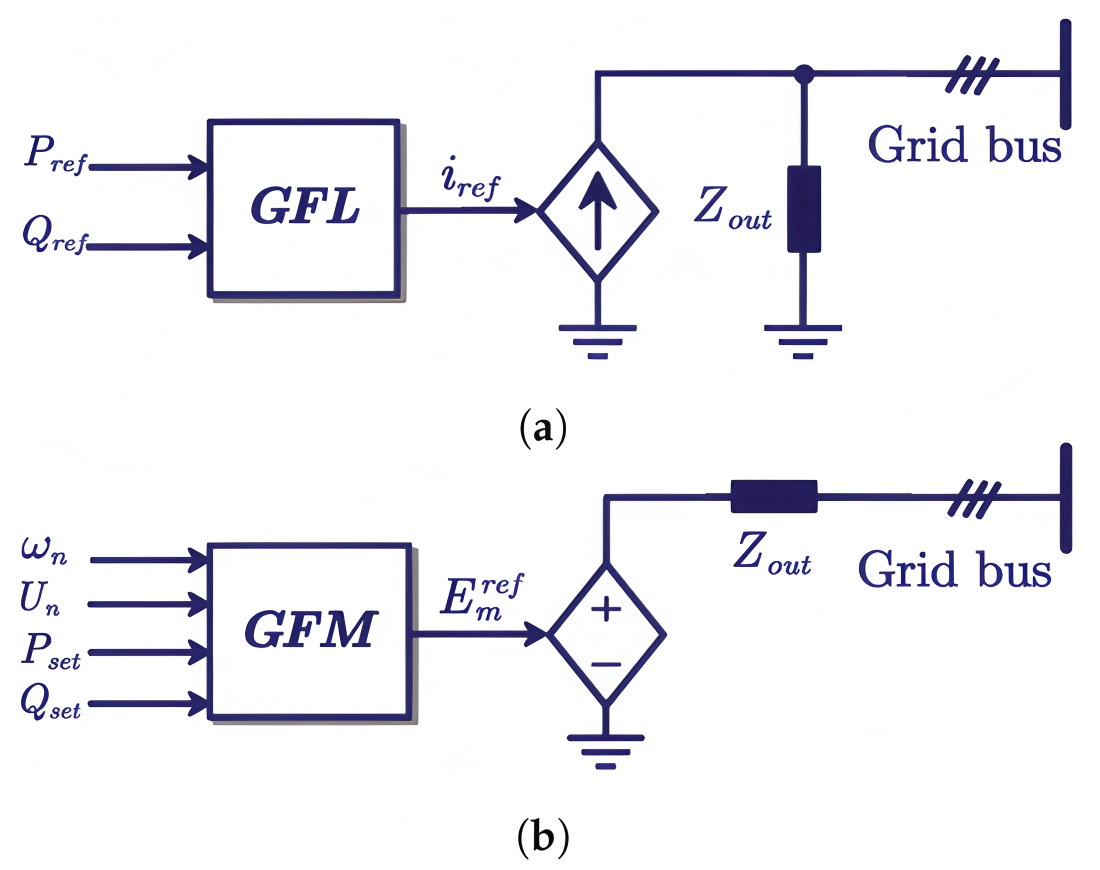

為應對這一挑戰，電力電子領域正在經歷一場從“跟網”到“構網”（Grid-Forming, GFM）的根本性范式轉變。構網型逆變器不再被動地適應電網，而是主動地作為可控電壓源運行，能夠自主建立并維持其輸出端口的電壓幅值和頻率 。通過模擬同步發電機的外部特性，GFM逆變器能夠?yàn)殡娋W(wǎng)提供虛擬慣量、阻尼支撐以及故障電壓支撐，從而在根本上增強低慣量電力系統的穩定性 。

這種角色的轉變，意味著對儲能變流器（Power Conversion System, PCS）的要求從一個純粹的控制問題（如何精確注入電流）演變?yōu)橐粋€嚴苛的功率輸送問題（如何在各種動態甚至極端工況下維持一個穩定的電壓源）。當電網發生負載突變或短路故障時，GFM逆變器必須能夠瞬時響應，通過輸出或吸收大電流來穩定電壓和頻率。這種響應不再僅僅取決于控制算法的運算速度，更直接地取決于其核心功率半導體器件承受和傳導這些劇烈電流瞬變的物理能力。因此，GFM技術的實現，對功率變換系統的動態性能、過載能力和熱管理提出了前所未有的高要求，這也為新一代寬禁帶半導體技術，特別是碳化硅（SiC）功率模塊的應用，提供了廣闊的舞臺。

1.2 界定性能邊界：構網型儲能變流器的關鍵技術要求

為了將“主動支撐電網”這一抽象概念轉化為具體的工程規范，全球范圍內的標準組織和技術機構正在制定針對GFM PCS的詳細技術要求。這些要求共同構成了評估新型功率器件應用價值的基準框架。

動態響應速度：作為電網的穩定器，GFM PCS必須具備極快的功率響應能力。技術規范明確要求，在電網發生擾動時，PCS應能快速調節有功和無功功率。具體指標包括：無功功率響應時間不應大于50 ms，以快速支撐電壓；從90%額定充電功率到90%額定放電功率的轉換時間不應大于500 ms，以實現快速的頻率調節 。這種毫秒級的響應速度，對PCS的控制帶寬和功率吞吐能力提出了極高要求。

故障穿越與短路電流支撐：這是GFM技術區別于GFL技術的關鍵，也是對功率器件最具挑戰性的要求之一。傳統同步發電機在故障時能提供3至10倍額定電流（p.u.）的短路電流，用以觸發保護裝置和維持故障期間的電壓 。然而，傳統逆變器為保護自身半導體器件，通常將故障電流限制在1.2至1.3 p.u.的極低水平 。新興的GFM規范正在彌補這一差距，要求逆變器具備顯著的過載能力，例如，能夠提供3.0 p.u.的過電流持續3秒，以及1.5 p.u.的過電流持續30秒 。這要求功率模塊不僅要有極高的峰值電流能力，還要有強大的熱耗散能力來承受短時的大功率沖擊。

弱電網運行穩定性：GFM PCS必須能夠在電網強度極低的環境下穩定運行。規范要求，當電網短路比（Short-Circuit Ratio, SCR）在1至10的范圍內變化時，變流器必須能保持穩定運行，并滿足故障穿越和功率控制等性能要求 。這是GFL逆變器難以企及的性能，也是衡量GFM技術成熟度的核心指標。

黑啟動與并離網切換：作為獨立的電壓源，GFM PCS必須具備在無外界電源支持下自主建立電壓和頻率的能力，即“黑啟動”功能 。在啟動過程中，PCS需要應對為變壓器等感性負載勵磁時產生的巨大沖擊電流 。同時，系統必須能夠?qū)崿F(xiàn)并網與離網模式之間的無縫切換，確保對關鍵負荷的供電連續性 。

下表1總結了構網型儲能變流器的核心技術要求，這些要求共同定義了其必須達到的高性能邊界。

表1：構網型儲能變流器（GFM PCS）關鍵技術要求匯總

綜上所述，構網型儲能變流器的技術使命要求其功率核心具備前所未有的動態響應速度、強大的過載和短路電流支撐能力、以及在各種電網條件下的魯棒性。這些嚴苛的系統級要求，最終都將傳導至功率半導體模塊這一物理執行層，為其選型和設計指明了清晰的技術方向。

第2章：1200V 62mm SiC MOSFET功率模塊深度表征

為了滿足構網型儲能變流器提出的嚴苛性能要求，功率半導體技術必須實現代際跨越。本章將深入剖析以基本半導體（BASIC Semiconductor）BMF540R12KA3和BMF360R12KA3為代表的1200V 62mm碳化硅（SiC）MOSFET功率模塊，揭示其如何從器件層面為實現高性能GFM PCS奠定基礎。

2.1 電氣性能：靜態與動態特性的綜合分析

SiC MOSFET相較于傳統的硅基IGBT，其核心優勢在于材料本身優越的物理特性，這直接轉化為卓越的電氣性能。

極低的導通損耗與優異的溫度穩定性：導通損耗是功率模塊在持續工作狀態下的主要熱源之一。BMF540R12KA3模塊在25°C結溫下的典型導通電阻（RDS(on)）僅為2.5 mΩ，即使在175°C的高溫下，其值也僅上升至4.3 mΩ。同樣，BMF360R12KA3在25°C和175°C下的典型$R_{DS(on)}$分別為3.7 mΩ和6.4 mΩ 。這種低且溫度系數相對較小的導通電阻，意味著在整個工作溫度范圍內，模塊都能保持較低的導通損耗，這對于處理儲能系統頻繁的滿載充放電以及過載工況至關重要。

卓越的開關性能：開關損耗是決定逆變器工作頻率和效率的關鍵因素。SiC材料的寬禁帶和高電子飽和速率使其開關速度遠超硅基器件。以BMF540R12KA3為例，在600V/540A、175°C的工況下，其總開關能量（開通能量Eon + 關斷能量Eoff）約為27.9 mJ。與之對比，在類似工況下，競品SiC模塊的總開關能量約為32.6 mJ，而傳統IGBT的開關損耗則要高出一個數量級 。極低的開關損耗是SiC技術最核心的價值之一，它直接為PCS實現高頻化設計、提升系統功率密度和效率鋪平了道路。

強大的峰值電流能力：構網型應用對器件的脈沖電流處理能力提出了極高要求。BMF540R12KA3在殼溫90°C時額定持續電流為540 A，其脈沖漏極電流（IDM）能力高達1080 A，達到了額定值的兩倍 。這一強大的脈沖電流裕量，是PCS滿足GFM規范中短路電流支撐和過載要求的硬件基礎，確保了器件在電網故障等極端事件中具備足夠的生存能力和支撐能力。

下表2詳細列舉了BMF540R12KA3和BMF360R12KA3兩款62mm SiC模塊的關鍵電氣與熱學參數，為后續的系統級分析提供了基礎數據。

表2：BMF540R12KA3與BMF360R12KA3模塊關鍵參數

2.2 熱管理架構與可靠性：先進封裝與氮化硅基板的關鍵作用

對于大功率模塊而言，其長期可靠性不僅取決于芯片本身的性能，更與封裝技術和熱管理設計密切相關。62mm SiC模塊在這些方面采用了先進的設計理念，以應對儲能應用中的嚴苛挑戰。

模塊的核心采用了氮化硅（Si3N4）活性金屬釬焊（AMB）陶瓷基板 。與傳統的氧化鋁（ Al2O3）或氮化鋁（AlN）基板相比，Si3N4在綜合性能上表現出顯著優勢。它的抗彎強度高達700 N/mm2，遠超Al2O3（450 N/mm2）和AlN（350 N/mm2），這意味著它在機械應力下更不容易開裂 。更重要的是，其熱膨脹系數（2.5 ppm/K）與SiC芯片更為匹配，且在經歷數千次溫度沖擊循環后仍能保持優異的結合強度，而 Al2O3和AlN基板則可能在數十次循環后就出現分層現象 。儲能PCS的工作模式涉及頻繁的大幅度功率波動和日夜充放電循環，這會對功率模塊造成劇烈的熱應力循環。因此，

Si3N4基板卓越的抗熱疲勞性能，是確保PCS在20年以上設計壽命內實現高可靠性的關鍵技術保障。

此外，模塊采用了導熱性能優異的銅（Cu）基板，并實現了極低的熱阻。以BMF540R12KA3為例，其結殼熱阻（Rth(j?c)）僅為0.07 K/W 。這意味著芯片產生的熱量能夠被高效地傳導至散熱器，從而有效控制結溫。在GFM應用中，PCS需要在短時間內承受數倍的過載電流，這將導致瞬時功耗急劇上升。低熱阻設計能夠快速導出這些熱量，防止結溫瞬間超過安全極限，從而直接提升了模塊在故障工況下的生存能力和支撐能力。

因此，62mm SiC模塊的價值不僅體現在其卓越的電氣參數上，更體現在其通過先進封裝技術所實現的、面向高可靠性儲能應用的整體設計。這種電氣性能與熱機械可靠性的協同優化，使其成為構建下一代高性能GFM PCS的理想選擇。

第3章：定量評估：SiC MOSFET與Si-IGBT在高功率PCS應用中的對比

為了將SiC模塊的理論優勢轉化為可量化的系統價值，本章基于一項詳細的PLECS仿真研究，對采用基本半導體BMF540R12KA3 SiC模塊的PCS與采用業界主流英飛凌FF800R12KE7 Si-IGBT模塊的PCS進行直接性能對比。該仿真模擬了典型的電機驅動應用工況，其高動態、大功率的特性與儲能PCS應用高度相關 。

3.1 系統效率與損耗分解：基于仿真的深度分析

效率是衡量PCS性能的核心指標，直接關系到儲能系統的全生命周期經濟性。仿真結果清晰地揭示了SiC技術在效率方面的壓倒性優勢。

在母線電壓800V、輸出相電流300 Arms的固定出力工況下，SiC方案在兩倍于IGBT方案的開關頻率（12 kHz vs. 6 kHz）下運行，系統效率達到了驚人的99.39%，而IGBT方案的效率為97.25%。這2.14個百分點的效率提升，對于一個百千瓦乃至兆瓦級的儲能系統而言，意味著每年可以減少數萬甚至數十萬千瓦時的能量損失，經濟效益十分顯著。

深入分析損耗構成，可以發現效率差異的根源。如下表3所示，在相同輸出功率下，單個SiC開關管的總損耗僅為242.66 W，而單個IGBT開關管的總損耗高達1119.22 W，差距達到4.6倍 。盡管在此特定工況下，由于所選IGBT額定電流更高，其導通損耗（162 W）略低于SiC（138.52 W），但決定性差異在于開關損耗。SiC模塊的開關損耗僅為

104.14 W，而IGBT的開關損耗則高達957.22 W。這一數據雄辯地證明，SiC技術的核心價值在于其近乎消除了傳統功率器件在高頻工作時的開關損耗瓶頸。

表3：固定出力工況仿真對比 (輸出300 Arms, 散熱器80°C)

3.2 釋放功率密度：對熱管理和系統體積的深遠影響

損耗的大幅降低直接轉化為對整個PCS系統設計的顛覆性影響。在上述工況中，一個三相SiC逆變橋（共6個開關）的總耗散功率約為1.46 kW，而IGBT逆變橋的總耗散功率則高達6.72 kW。這意味著SiC方案所需處理的廢熱減少了約78%。

這一巨大的熱管理優勢帶來了連鎖反應：

冷卻系統小型化：PCS的散熱系統（包括散熱器、風扇、水泵等）的體積、重量和成本可以被大幅削減。更低的熱耗散意味著可以用更小、更簡單的冷卻方案來維持器件在安全溫度范圍內運行 。

無源器件小型化：SiC模塊能夠在更高的開關頻率下高效工作（仿真中為12 kHz，實際可更高）。開關頻率的提升，使得PCS中的磁性元件（如輸出濾波電感）和直流支撐電容的體積和成本可以顯著減小 。

系統功率密度提升：冷卻系統和無源器件的雙重小型化，最終使得整個PCS的體積和重量得以大幅縮減，行業經驗表明，采用SiC技術可使逆變器整體尺寸減小30%至50% 。這不僅降低了運輸和安裝成本，也使得在空間有限的集裝箱式儲能系統中集成更高功率的PCS成為可能。

3.3 開關頻率與功率輸出的協同效應

為了進一步探索兩種技術的性能邊界，仿真研究了在限定最高結溫為175°C的條件下，系統所能輸出的最大電流。如表4所示，在各自的工作頻率下（SiC為12 kHz，IGBT為6 kHz），SiC系統能夠輸出高達520.5 Arms的相電流，而IGBT系統則被限制在446 Arms。這表明，在相同的熱約束下，SiC方案的功率輸出能力比IGBT方案高出約17%。

表4：固定結溫工況仿真對比 (最高結溫175°C, 散熱器80°C)

對輸出電流與開關頻率關系的進一步分析表明，傳統IGBT設計中存在一個難以調和的矛盾：提高開關頻率以減小無源器件體積，會急劇增加開關損耗，導致器件過熱，從而必須降低輸出電流。而SiC技術憑借其極低的開關損耗，成功打破了這一桎梏 。仿真結果顯示，SiC逆變器可以在遠高于IGBT的頻率下，輸出更大的電流。

這種能力上的解放賦予了系統設計師前所未有的靈活性。他們可以在一個過去無法企及的“頻率-功率密度-成本”設計空間內進行優化。例如，可以利用SiC的高頻特性，在保持高功率輸出的同時，最大化地提升功率密度，以滿足特定應用對緊湊性的要求；或者，在功率密度要求不高的情況下，進一步提升開關頻率，以獲得極致的輸出波形質量和動態響應性能。這不再是簡單的器件替換，而是對整個系統設計哲學的重塑。

第4章：從器件能力到系統價值：SiC在構網型應用中的優勢合成

本章的核心任務是將前述62mm SiC模塊的卓越器件性能，與第一章中定義的構網型儲能變流器（GFM PCS）的嚴苛系統要求進行直接映射。分析將表明，SiC模塊并非僅僅是對傳統IGBT的增量改進，而是實現高性能GFM功能的關鍵使能技術。

4.1 實現亞50毫秒動態響應與強大過載能力

GFM控制的核心在于對電網的快速、主動支撐，這要求PCS具備極高的控制帶寬和功率吞吐能力。SiC模塊的高開關頻率特性是實現這一目標的基礎。例如，在12 kHz甚至更高的開關頻率下工作，逆變器的電流環和電壓環可以實現比傳統6 kHz IGBT系統高得多的控制帶寬。更高的帶寬意味著更快的響應速度，這使得PCS能夠精確、迅速地執行GFM算法發出的指令，從而在電網頻率或電壓發生擾動時，實現規范所要求的亞50毫秒級無功功率響應和亞500毫秒級有功功率快速轉換 。

同時，GFM應用中的慣量響應和阻尼控制功能，要求PCS能夠頻繁地進行高幅度的功率吞吐。BMF540R12KA3模塊高達1080 A的脈沖電流額定值（IDM），結合其0.07 K/W的極低結殼熱阻（ Rth(j?c)），為處理這些高瞬時電流提供了堅實的物理保障。強大的峰值電流能力和高效的熱管理架構，共同構成了PCS滿足GFM標準中高過載能力要求的硬件基礎。

4.2 應對逆變器資源中的短路電流挑戰

為電網提供充足的故障電流是GFM逆變器最關鍵也最具挑戰性的任務之一。如前所述，GFM規范要求逆變器在短時間內提供高達1.5至3.0 p.u.的故障電流，以確保下游保護設備的可靠動作 。

SiC模塊在此方面展現出獨特的優勢。首先，BMF540R12KA3的脈沖電流能力（1080 A）約為其額定持續電流（540 A）的兩倍，這為提供約2.0 p.u.的過電流提供了直接的硬件裕量。其次，也是更重要的一點，SiC器件極快的開關速度允許GFM控制算法在微秒級的時間尺度內對故障電流進行精確控制。在故障發生時，控制系統可以不再是簡單地限流，而是執行更復雜的策略，例如在保護器件不過流的前提下，精確控制故障電流的幅值和相位角，從而在提供故障電流的同時，最大化地為電網提供動態電壓支撐 。

此外，短路事件雖然短暫，但會在芯片內產生巨大的瞬時功率耗散。SiC模塊的低熱阻設計和高可靠性的Si3N4基板，對于在這一極端熱沖擊下確保器件的存活至關重要。它能將短時間內積聚的大量熱能迅速傳導出去，防止結溫瞬間超過材料極限，從而保障了PCS在故障清除后的恢復能力。

4.3 增強低慣量弱電網環境下的穩定性與控制權威

在由逆變器主導的低慣量、弱電網（低SCR）中，系統極易出現電壓和頻率振蕩，對控制穩定性構成嚴峻考驗。GFM逆變器在此類環境中的穩定運行，依賴于其控制系統能夠快速、準確地感知并抑制這些振蕩。

SiC模塊的高開關頻率所帶來的高控制帶寬，在此處再次顯示出其關鍵價值。它賦予了GFM控制算法更高的“控制權威性”（Control Authority）。當系統出現振蕩趨勢時，一個高帶寬的SiC逆變器能夠比慢速的IGBT逆變器更快地做出反應，通過瞬時功率的注入或吸收來提供有效的阻尼，從而將振蕩抑制在萌芽狀態，確保整個系統的穩定運行 。

一個具體的應用場景是黑啟動。在對電網變壓器進行初始勵磁時，由于磁芯飽和，會產生巨大的沖擊電流 。一個基于IGBT的PCS，由于其有限的過流能力和相對較慢的控制響應，很可能在此過程中因過流保護而跳閘，導致黑啟動失敗。而一個基于SiC的PCS則具備雙重優勢：一是更高的物理脈沖電流上限，提供了更大的承受裕量 ；二是更快的控制環路，能夠通過精確控制電壓的爬升速率來主動抑制變壓器的飽和程度，從而平滑地完成勵磁過程。

綜上所述，62mm SiC模塊的各項優異性能并非孤立存在，而是共同構成了一個強大的物理平臺。這個平臺提供的速度、電流裕量和熱管理能力，恰恰是先進GFM控制算法得以有效執行的先決條件?？梢哉f，沒有高性能功率器件的支撐，GFM控制將淪為空中樓閣。因此，62mm SiC模塊不僅是傳統PCS的升級選項，更是實現真正高性能GFM PCS、支撐未來電網穩定運行的核心使能技術。

第5章：戰略性實施：62mm SiC模塊的設計導入與優化

成功地將62mm SiC模塊的潛力轉化為系統級的性能優勢，需要一套嚴謹且全面的設計方法論。簡單地將SiC模塊“嵌入”現有的IGBT設計中，不僅無法發揮其性能，甚至可能導致災難性故障。本章將探討成功集成SiC模塊所需遵循的關鍵設計原則，涵蓋柵極驅動、高頻布局以及系統級成本效益分析。

5.1 先進柵極驅動的關鍵性：控制、保護與米勒效應抑制

SiC MOSFET的驅動是整個設計中最具挑戰性的環節。其極快的開關速度（高dv/dt和di/dt）雖然是性能優勢的來源，但也使其對柵極驅動電路的設計和寄生參數極為敏感。

米勒效應及其抑制：在半橋拓?fù)渲校?dāng)一只開關管（如上管）高速開通時，橋臂中點的電壓會急劇上升。這個高dv/dt會通過另一只關斷狀態開關管（如下管）的寄生柵漏電容（Cgd）產生一個“米勒電流”，該電流流過關斷柵極電阻，抬高柵極電壓 。如果抬高的電壓超過了MOSFET的開啟閾值電壓（ VGS(th)），就會導致下管被錯誤地短暫開通，形成上下橋臂直通，從而引發災難性故障。由于SiC MOSFET的開關速度遠高于IGBT，其dv/dt也更高，因此米勒效應更為顯著。同時，SiC MOSFET的開啟閾值電壓相對較低，使其更容易被誤觸發 。

有源米勒鉗位（Active Miller Clamp）的必要性：為了解決這一問題，必須采用帶有源米勒鉗位功能的柵極驅動器。雙脈沖平臺上的實測數據清晰地證明了其有效性：在不使用米勒鉗位的情況下，關斷管的柵極電壓被瞬時抬升至7.3 V，遠高于典型的開啟閾值，極易導致直通；而在啟用米勒鉗位功能后，該電壓尖峰被有效抑制在安全的2 V以內 。

先進驅動芯片的選擇：因此，為62mm SiC模塊選擇合適的驅動器至關重要。諸如BTD5452R或BTD5350MCWR等專為SiC設計的隔離柵極驅動器，具備以下關鍵特性 ：

高峰值驅動電流：例如BTD5452R提供5 A的拉電流和9 A的灌電流，能夠快速地對SiC MOSFET較大的輸入電容進行充放電，以實現快速開關 。

高共模瞬態抑制能力（CMTI）：典型值高達250 V/ns，能夠有效抵抗來自功率級的高dv/dt噪聲干擾，確保驅動信號的完整性 。

集成有源米勒鉗位：提供高達1 A的鉗位電流能力，可在關斷期間為柵極提供一個極低阻抗的對地通路，有效吸收米勒電流 。

快速短路保護（DESAT）與軟關斷：能夠在微秒級時間內檢測到短路故障，并通過軟關斷（以較小的電流緩慢關斷器件）的方式來避免因電流急劇下降（高di/dt）在雜散電感上產生破壞性的過電壓。

負壓驅動：為提供額外的抗擾度裕量，SiC MOSFET通常采用負壓關斷（如-4 V）。驅動器必須支持這種寬范圍的供電電壓。

5.2 高頻設計考量：PCB布局與電磁兼容（EMI）管理

SiC模塊帶來的高開關速度，也伴隨著嚴峻的電磁干擾（EMI）挑戰。高dv/dt和di/dt會產生寬頻譜的強電磁噪聲，如果處理不當，不僅會影響系統自身的正常工作，還會對外部設備造成干擾 。

因此，高頻電路的布局設計至關重要。必須遵循以下基本原則：

最小化柵極驅動回路：從驅動器輸出到MOSFET柵源極的路徑必須盡可能短而寬，以最小化回路的寄生電感。過大的寄生電感會與器件的輸入電容形成諧振，導致柵極電壓振蕩，影響開關過程的穩定性，甚至損壞器件 。

優化功率回路布局：直流母線電容應盡可能靠近功率模塊放置，以減小功率換流回路的面積。這有助于降低回路的雜散電感，從而抑制開關瞬間在器件兩端產生的電壓過沖。

清晰的電流返回路徑：必須為高頻電流提供一個低阻抗、緊湊的返回路徑，以減小共模噪聲的產生。良好的接地和屏蔽設計是EMI控制的關鍵 。

EMI濾波器設計：盡管通過優化布局可以抑制部分EMI源，但通常仍需要設計專門的EMI濾波器來滿足相關電磁兼容標準。SiC系統的高頻噪聲特性，對濾波器的設計提出了新的要求 。

5.3 系統級視角下的總擁有成本（TCO）分析

盡管SiC功率模塊的初始采購成本目前仍高于同規格的Si-IGBT模塊 ，但從整個系統的全生命周期總擁有成本（TCO）來看，SiC方案往往具有更強的經濟性。

TCO的優勢主要來源于以下幾個方面：

運營成本降低：如第3章分析，SiC PCS的系統效率顯著更高。以仿真中的2.14%效率優勢為例，對于一個持續運行的兆瓦級儲能電站，每年節約的電能成本將是一個非?？捎^的數字，這直接降低了系統的運營支出 。

初始物料（BoM）成本降低：SiC方案帶來的系統級小型化，可以直接節約成本。散熱系統（散熱器、風扇等）和無源濾波元件（電感、電容）的體積和成本的降低，可以在一定程度上抵消SiC模塊本身較高的價格 。

更高的資產收益：仿真結果表明，在相同的熱設計約束下，SiC方案能夠輸出更高的功率（520.5 A vs. 446 A）。這意味著對于給定的硬件投資（例如一個集裝箱的體積），采用SiC技術可以實現更高的功率容量，從而為電站運營商帶來更高的潛在收益。

因此，對SiC模塊的評估絕不能停留在器件單價的層面，而必須采用系統級和全生命周期的視角。當考慮到效率提升帶來的運營節約、功率密度提升帶來的BoM成本下降和資產收益增加時，SiC方案的綜合經濟價值便凸顯出來。成功實施SiC技術，本質上是一項系統工程，它要求設計團隊在驅動、布局、熱管理和成本核算等多個維度上進行協同優化，以將SiC器件的物理優勢最大程度地轉化為系統的商業價值。

第6章：結論與戰略建議
