該DRV8462是一款寬電壓、大功率、高性能的步進電機驅動器。該器件支持高達 65V 的電源電壓，具有 100 mΩ HS + LS 導通電阻的集成 MOSFET，允許高達 10A 的電流。

自動扭矩功能通過根據負載扭矩調整線圈電流來提高效率。靜止省電模式可減少電機保持狀態下的功率損耗。靜音步進衰減模式可在低速和靜止時提供無噪音運行。內部電流檢測消除了對檢測電阻器的需求，從而節省了 PCB 面積和系統成本。內置索引器支持高達 1/256 的微步進，自動微步進模式對輸入的 STEP 信號進行插值，以減少控制器的開銷。無傳感器失速檢測消除了系統的末端停止。該設備支持其他保護和診斷功能，以實現穩健可靠的作。
*附件：drv8462.pdf

DRV8462需要最少的調整來配置高級功能。與外部 FET 驅動器相比，該器件支持更高的功率密度，但 PCB 面積更小。高能效和精確、無噪音的運行使該DRV8462成為高性能步進系統的選擇。

特性

• 步進電機驅動器
  • 帶STEP/DIR引腳的SPI或H/W接口
  • 高達 1/256 微步進分度器
• 4.5 V 至 65 V 工作電源電壓范圍
  • 支持標準 24 V、36 V 和 48 V 電源軌
• 低R DS（ON）：24 V、25°C時為100 mΩ HS + LS
• 每個橋的高電流容量：
  • DDW 封裝：5 A 滿量程，3.5 A RMS
  • DDV 封裝：10 A 滿量程，7 A RMS
• DDW 封裝引腳兼容 -
  • DRV8452DDWR：55 V，5A 滿量程
  • DRV8461DDWR：65 V，3A 滿量程
• 集成電流檢測和調節
  • 5% 滿量程電流精度
• 智能調諧和混合衰減調節選項
• 靜音步進衰減模式，可在靜止和低速時靜音運行
• 用于步進頻率插值的自動微步進模式
• 可定制的微步進分度器表
• 用于負載相關電流控制的自動扭矩
• 靜止省電模式
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （3 μA）
• 獨立邏輯電源電壓 （VCC）
• 保護和診斷功能
  • 無傳感器失速檢測
  • VM 欠壓鎖定 （UVLO）
  • 開路負載檢測 （OL）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）
  • 分度器零位輸出 （ nHOME）

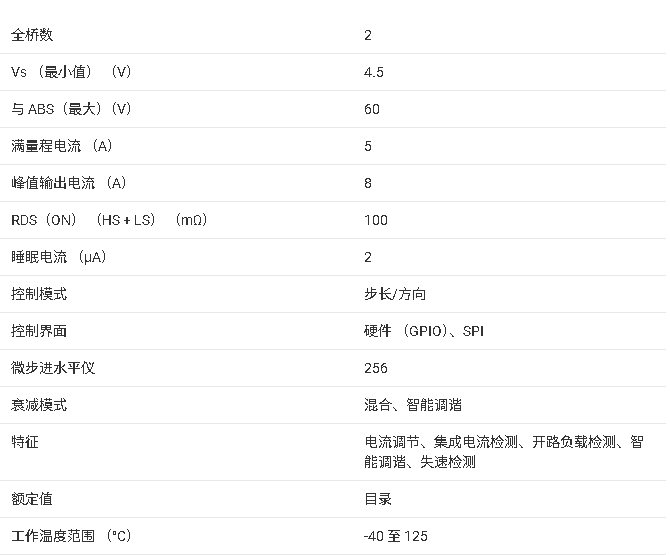

參數

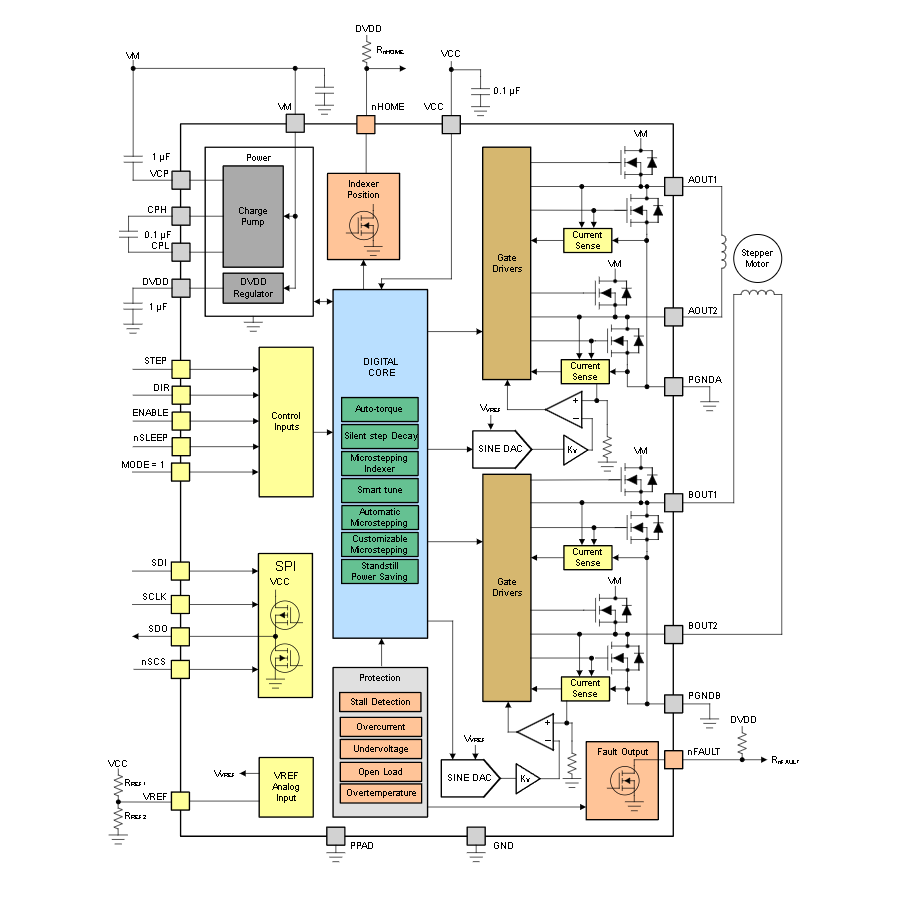

方框圖

1. 產品概述?

DRV8462是德州儀器（TI）推出的高性能步進電機驅動器，集成MOSFET和智能控制功能，核心特性包括：

• ?寬電壓范圍?：4.5V至65V工作電壓，支持24V/36V/48V工業電源。
• ?高電流輸出?：
  • DDW封裝：峰值8A，全量程5A，RMS 3.5A。
  • DDV封裝：峰值16A，全量程10A，RMS 7A（需散熱器）。
• ?控制接口?：支持SPI（DRV8462CR）或硬件引腳（DRV8462CT）配置。
• ?集成功能?：電流檢測（無需外部分流電阻）、微步進索引器（最高1/256微步）、自動扭矩調節。

?2. 關鍵特性?

• ?電流調節?：
  • 內置高精度電流檢測（±5%全量程精度）。
  • 支持智能調諧（Smart Tune）動態衰減和紋波控制模式。
• ?靜音技術?：
  • 靜音步進衰減模式（Silent Step），降低低速和靜止時的噪聲。
  • 自動微步進插值，減少控制器開銷。
• ?能效優化?：
  • 自動扭矩（Auto-Torque）動態調整電流以匹配負載，降低功耗。
  • 靜止節能模式（Standstill Power Saving），減少保持電流。
• ?保護功能?：
  • 欠壓鎖定（UVLO）、過流保護（OCP）、開路檢測（OL）、熱關斷（OTSD）。
  • 傳感器less失速檢測（Stall Detection）。

?3. 應用領域?

• ?工業自動化?：紡織機、機器人、PLC控制。
• ?醫療設備?：成像設備、診斷儀器。
• ?消費電子?：3D打印機、ATM機、戶外IP攝像機。
• ?舞臺燈光?：高精度定位控制。

?4. 技術細節?

• ?封裝與引腳?：
  • 44引腳HTSSOP（DDW：底部散熱焊盤；DDV：頂部散熱焊盤）。
  • 關鍵引腳：VM（電源輸入）、xOUT1/xOUT2（電機輸出）、nSLEEP（低功耗控制）。
• ?配置選項?：
  • ?SPI型號?：通過寄存器配置微步模式、衰減方式、保護閾值等。
  • ?硬件型號?：通過外部電阻/引腳電平設置參數。

?5. 典型設計要點?

• ?電源設計?：VM引腳需并聯0.01μF陶瓷電容+大容量電解電容。
• ?布局建議?：
  • 分離功率地（PGND）與邏輯地（GND），降低噪聲。
  • 電荷泵電容（CPH-CPL：0.1μF）靠近器件放置。
• ?熱管理?：DDV封裝需配合散熱器以實現10A全量程輸出。
