該UCC27614是一款單通道、高速、低側柵極驅動器，能夠有效驅動 MOSFET、IGBT、SiC 和 GaN 功率開關。UCC27614具有 10 A 的典型峰值驅動強度，可減少電源開關的上升和下降時間，降低開關損耗并提高效率。UCC27614器件的傳播延遲小，通過提高系統的死區時間優化、脈沖寬度利用率、控制環路響應和瞬態性能，從而產生更好的功率級效率。
*附件：ucc27614.pdf

UCC27614可以在其輸入端處理–10 V，這提高了具有中等接地反彈的系統的魯棒性。輸入與電源電壓無關，可以連接到大多數控制器輸出，以實現最大的控制靈活性。獨立的使能信號允許獨立于主控制邏輯控制功率級。如果系統出現故障（需要關閉動力總成），柵極驅動器可以快速關閉功率級。使能功能還提高了系統的穩健性。許多高頻開關電源在功率器件的柵極處都會出現高頻噪聲，這些噪聲會注入柵極驅動器的輸出引腳，從而導致驅動器發生故障。由于其瞬態反向電流和反向電壓能力，UCC27614在這種情況下表現良好。

如果VDD電壓低于規定的UVLO閾值，則強內部下拉MOSFET將輸出保持為低電平。這種主動下拉功能進一步提高了系統的穩健性。UCC27614器件采用 2mm × 2mm 封裝，具有 10A 驅動電流，可提高系統功率密度。這種小型封裝還可實現最佳的柵極驅動器布局和改進的布局。

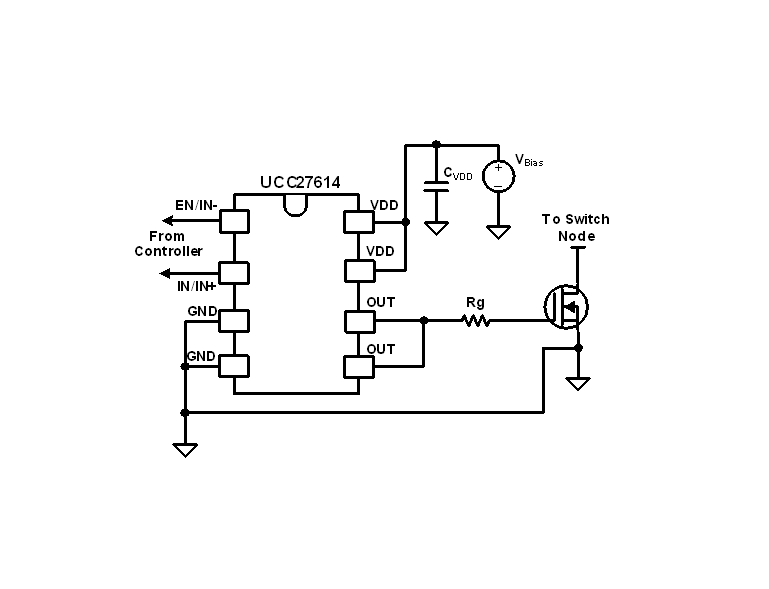

特性

• 典型 10A 灌電流 10A 源輸出電流
• 輸入和使能引腳能夠承受高達 –10 V 的電壓
• 絕對最大VDD電壓：30 V
• 4.5 V 至 26 V 的寬 VDD 工作范圍，帶 UVLO
• 采用 2mm x 2mm SON8 封裝
• 典型17.5ns傳播延遲
• 采用SOIC8封裝的EN（使能）引腳
• IN– 引腳可用于啟用/禁用功能
• 獨立于VDD的輸入門限（TTL兼容）
• 可用作反相或同相驅動器
• 工作結溫范圍為 –40°C 至 150°C

參數

方框圖

?1. 核心特性?

• ?高驅動能力?：10A源/灌電流峰值，支持MOSFET/IGBT/SiC/GaN功率開關驅動。
• ?寬電壓范圍?：4.5V至26V工作電壓（絕對最大值30V），集成UVLO保護（典型閾值4.1V開啟/3.8V關閉）。
• ?抗干擾設計?：輸入/使能引腳支持-10V耐壓，TTL兼容邏輯閾值（高電平2V/低電平1V，1V遲滯）。
• ?快速響應?：典型傳播延遲17.5ns，上升/下降時間4.5ns（負載1.8nF時）。
• ?封裝選項?：2mm×2mm SON8（DSG）或4.9mm×3.91mm SOIC8（D），帶散熱焊盤。

?2. 關鍵功能?

• ?靈活控制接口?：
  • ?UCC27614D?：?jiǎn)温贩欠聪噍斎耄↖N）+獨立使能引腳（EN）。
  • ?UCC27614DSG?：雙路輸入（IN+非反相，IN-反相），無專用EN引腳。
• ?輸出保護?：VDD低于UVLO時主動下拉輸出，支持-2V輸出耐壓。
• ?熱管理?：SON8封裝RθJA低至67.9°C/W（4層板設計）。

?3. 典型應用?

• ?電源系統?：PFC電路、隔離式DC-DC轉換器、同步整流。
• ?電機驅動?：工業電機控制器、伺服驅動器。
• ?高頻開關?：脈沖變壓器驅動、射頻功率放大器。
• ?保護電路?：通過EN引腳實現快速故障關斷。

?4. 設計要點?

• ?布局建議?：
  • 電源旁路：VDD引腳就近放置100nF+μF級陶瓷電容。
  • 低電感回路：驅動輸出路徑盡量短，優先使用多層板地平面。
• ?熱優化?：散熱焊盤連接PCB銅箔，推薦使用2oz銅厚。
• ?柵極電阻選擇?：根據開關損耗與EMI需求調整外部RG值。

?5. 性能曲線?

• ?驅動電流?：12V供電時10A峰值（源/灌對稱）。
• ?溫度穩定性?：-40°C至150°C全溫范圍內傳播延遲變化<10%。
• ?UVLO響應?：開啟延遲3.2μs，關斷延遲7.5μs。
