DRV8436 是一款步進電機驅動器，適用于工業和消費終端設備應用。該器件完全集成了兩個 N 溝道功率 MOSFET H 橋驅動器、一個微步進索引器和集成電流檢測。該DRV8436能夠驅動高達 1.1A rms（取決于 PCB 設計）。

該DRV8436采用內部電流檢測架構，無需兩個外部功率檢測電阻，從而節省PCB面積和系統成本。該器件使用內部PWM電流調節方案，可在智能調諧、慢速衰減和混合衰減選項之間進行選擇。智能調諧衰減技術可自動調整以獲得最佳電流調節性能，并補償電機變化和老化效應。
*附件：drv8436.pdf

簡單的 STEP/DIR 接口允許外部控制器管理步進電機的方向和步進速率。使用專用的nSLEEP引腳提供低功耗睡眠模式，以實現非常低的待機靜態待機電流。為電源欠壓、電荷泵故障、過流、短路和過熱提供保護功能。故障情況由nFAULT引腳指示。

特性

• PWM微步進步進電機驅動器
  • 簡單的 STEP/DIR 接口
  • 高達 1/256 微步進分度器
• 集成電流檢測功能
  • 無需檢測電阻
  • ±7.5% 滿量程電流精度
• 智能調諧衰減技術，固定慢速和混合衰減選項
• 4.5 至 48V 工作電源電壓范圍
• 低R DS（開） ：900 mΩ HS + LS，24 V，25°C
• 每橋高電流容量：峰值 2.4 A、滿量程 1.5 A、1.1 A rms
• 可配置的關斷時間PWM斬波
  • 7 微秒、16 微秒、24 微秒或 32 微秒。
• 支持 1.8V、3.3V、5.0V 邏輯輸入
• 低電流睡眠模式 （2 μA）
• 小封裝和占地面積
• 保護功能
  • VM 欠壓鎖定 （UVLO）
  • 電荷泵欠壓 （CPUV）
  • 過流保護 （OCP）
  • 熱關斷 （OTSD）
  • 故障條件輸出 （nFAULT）

參數

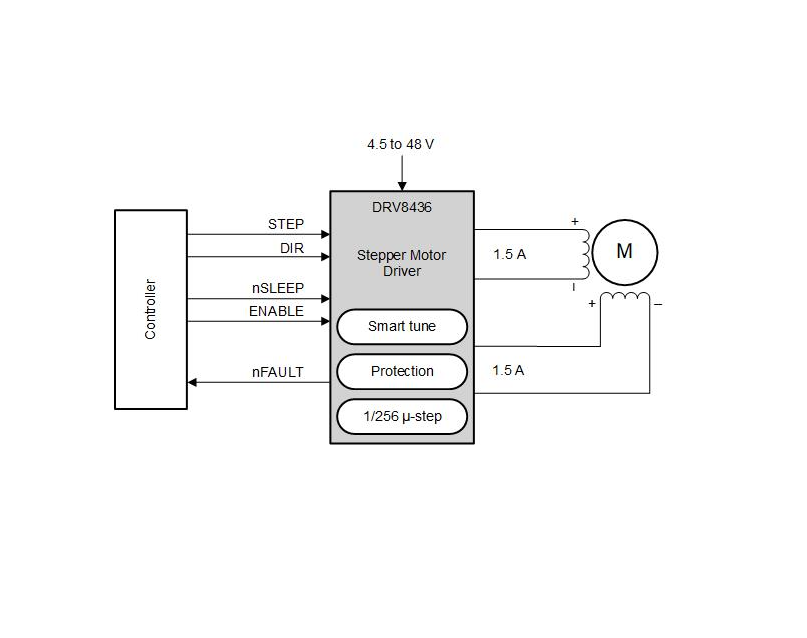

方框圖

?1. 核心特性?

• ?高集成度?
  • 集成雙H橋驅動，支持4.5-48V寬電壓，峰值電流2.4A（瞬態），RMS電流1.1A（持續）。
  • ?無外置采樣電阻?：通過內部MOSFET鏡像電流檢測，節省PCB面積和成本。
• ?智能微步控制?
  • 支持1/256微步細分，內置STEP/DIR接口，簡化外部控制器設計。
  • 提供非圓形半步模式（71%電流）以提升高速扭矩。
• ?智能調節技術?
  • ?Smart Tune動態衰減?：自動優化衰減模式（慢/混合/快衰減），適應電機老化和負載變化。
  • ?Smart Tune紋波控制?：通過動態調整關斷時間減少電流紋波。
• ?多重保護?
  • 包括欠壓鎖定（UVLO）、過流保護（OCP）、熱關斷（OTSD）及故障輸出（nFAULT）。

?2. 關鍵功能?

• ?電流調節?
  • 通過VREF引腳設置滿量程電流（IFS = VREF/2.2），精度±7.5%。
  • 可配置PWM關斷時間（7/16/24/32μs）和衰減模式（慢/混合/快衰減）。
• ?工作模式?
  • ?睡眠模式?（nSLEEP=0）：靜態電流僅2μA。
  • ?禁用模式?（ENABLE=0）：輸出高阻態。
  • ?自動重試/鎖存保護?：通過ENABLE引腳配置過流響應策略。

?3. 典型應用?

• ?工業設備?：3D打印機、ATM機、紡織機械。
• ?消費電子?：安防攝像頭、舞臺燈光。
• ?自動化?：機器人、工廠自動化。

?4. 設計要點?

• ?電源設計?
  • VM需并聯0.01μF陶瓷電容（每引腳）和電解電容（總?cè)葜怠?0μF）。
  • 電荷泵電容：CPH-CPL=0.022μF，VCP-VM=0.22μF/16V。
• ?熱管理?
  • HTSSOP封裝RθJA=31.3°C/W，VQFN封裝RθJA=41.3°C/W，需計算結溫（如24V/0.5A時約38°C）。
• ?布局建議?
  • 縮短電機驅動回路，優先使用4層PCB以降低熱阻。
