第一章：電力變換的范式轉移：從跟網到構網

1.1. 跟網型（GFL）逆變器在新能源主導電網中的局限性

傳統電力系統依賴于具有巨大轉動慣量的同步發電機來維持電網頻率和電壓的穩定。在此背景下，并網型儲能變流器（PCS）普遍采用跟網型（Grid-Following, GFL）控制策略。其核心原理是將自身模擬為一個受控電流源，通過鎖相環（Phase-Locked Loop, PLL）精確捕捉并網點的電網相位、頻率和電壓信息，從而實現與電網的同步，并按指令注入有功和無功電流 。

然而，隨著風能、太陽能等基于逆變器的可再生能源（Inverter-Based Resources, IBRs）滲透率的急劇攀升，電網中同步發電機的數量逐漸減少，導致整個系統的轉動慣量和阻尼持續下降，電網呈現出“低慣量”和“弱阻尼”的特征 。這種“弱電網”環境對高度依賴外部電網提供穩定參考的跟網型變流器構成了嚴峻挑戰。在電網發生擾動時，跟網型變流器的鎖相環可能失鎖，導致其與電網解列，不僅無法提供支撐，反而可能引發連鎖脫網事故，加劇系統失穩風險 。

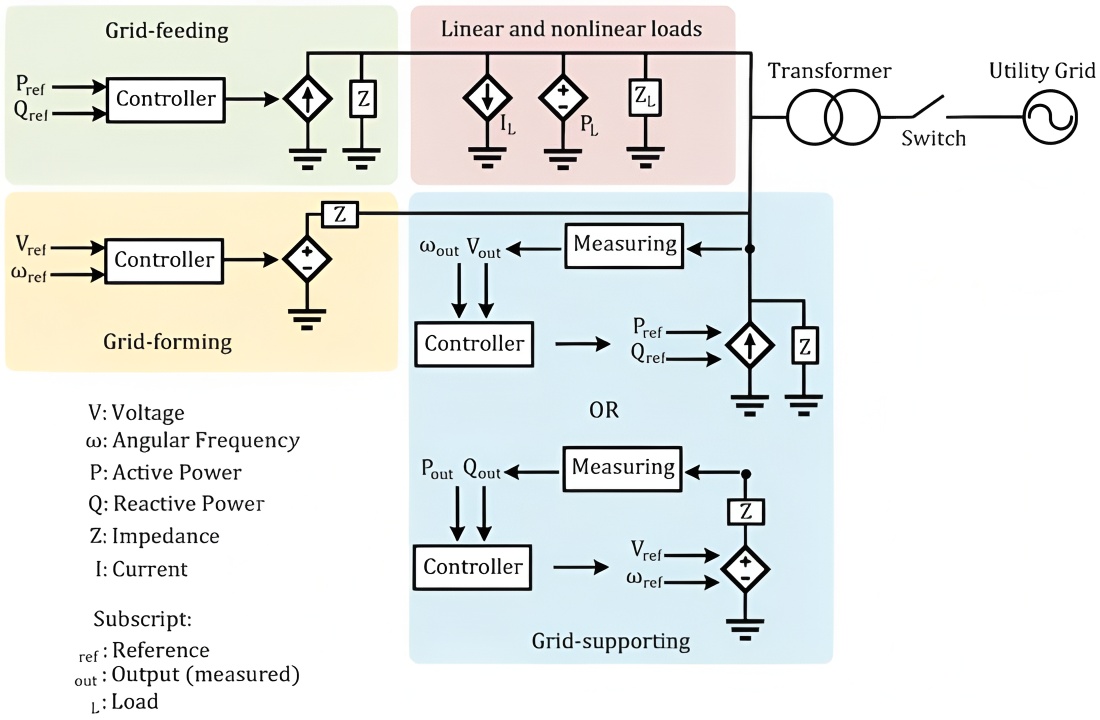

1.2. 定義構網型（GFM）變流器：電壓源范式

為應對弱電網帶來的挑戰，構網型（Grid-Forming, GFM）技術應運而生。與跟網型變流器本質上是“電流源”不同，構網型變流器在外部特性上表現為一臺理想的“電壓源” 。它不依賴外部鎖相環來同步電網，而是通過內部振蕩器自主建立并維持一個穩定的電壓幅值和頻率，主動支撐電網 。

這種根本性的轉變，代表了新能源與電網關系的顛覆。跟網型技術將新能源定位為依賴電網穩定性的“跟隨者”，只能在強壯的電網中被動地注入能量。而構網型技術則將新能源提升為能夠主動支撐、甚至構建電網的“主導者”，使其成為維持電網穩定的基石。這種從“電網依賴型發電”到“發電依賴型電網”的轉變，是構建未來高比例可再生能源電力系統的核心戰略思想。

1.3. 核心能力：構筑堅強電網

構網型儲能變流器通過模擬同步發電機的外特性，為電網提供一系列關鍵的支撐能力，這些能力是傳統跟網型變流器所不具備的。

電壓與頻率支撐：構網型變流器能夠作為獨立的電壓源，在并網點主動建立和維持電壓與頻率，為弱電網提供堅實的參考，顯著增強系統的電壓穩定性和頻率穩定性 。

虛擬慣量與阻尼：通過采用虛擬同步機（Virtual Synchronous Machine, VSM）等先進控制算法，構網型變流器能夠模擬同步發電機的轉子運動方程，為系統提供虛擬慣量和阻尼。當電網頻率發生波動時，它能像旋轉備用一樣，瞬時吞吐功率，抑制頻率變化率，平滑頻率曲線，從而提升系統的抗擾動能力 。

黑啟動能力：這是構網型儲能最突出的能力之一。在電網大面積停電后，構網型儲能系統無需依賴外部電源，能夠自主啟動，建立一個穩定的局部電網（孤島），為關鍵負荷供電，并為其他電源和電網設備的恢復提供“火種”，從而實現整個電網的快速重建。目前，百兆瓦級的構網型儲能電站已成功完成黑啟動試驗，驗證了其作為電網“最后一道防線”的可靠性 10。

第二章：構網型儲能PCS的技術規范與控制要?jiǎng)?wù)

構網型儲能PCS的先進功能并非憑空而來，其背后是一系列嚴苛的技術規范和復雜的控制算法。這些“軟”控制對底層功率變換硬件提出了極高的“硬”要求。

2.1. 新興標準下的關鍵性能指標

為了規范和引導構網型儲能技術的發展，行業標準正在加速制定。例如，《構網型儲能變流器技術規范》（T/CES 141-2023）等文件明確了多項關鍵性能指標 。

功率響應與轉換時間：要求PCS具備極快的功率響應速度。從90%額定功率充電到90%額定功率放電的轉換時間，以及反向轉換時間，均不應大于500 ms.

過載能力：為應對電網的暫態沖擊，PCS必須具備強大的短時過載能力。標準要求在110%額定電流下持續運行不少于10分鐘，120%額定電流下不少于1分鐘，并建議在150%額定電流下持續不少于10秒，200%額定電流下不少于2秒 。

故障穿越與短路電流支撐：與跟網型變流器在故障時傾向于脫網自保不同，構網型變流器被要求具備故障穿越（Fault Ride-Through, FRT）能力。在電網電壓跌落期間，它必須維持并網，并主動向故障點注入短路電流，以支撐電網電壓，并配合保護設備正確動作?，F(xiàn)場試驗已證實，百兆瓦級構網型儲能系統能夠在故障時無延時地輸出高達3倍的額定電流 。

黑啟動：標準明確要求構網型儲能變流器必須具備黑啟動功能，能夠在無外界電源支持的情況下，自主建立電壓和頻率。國家標準《GB/T 43462-2023 電化學儲能黑啟動技術導則》的實施，進一步規范了此項關鍵技術 。

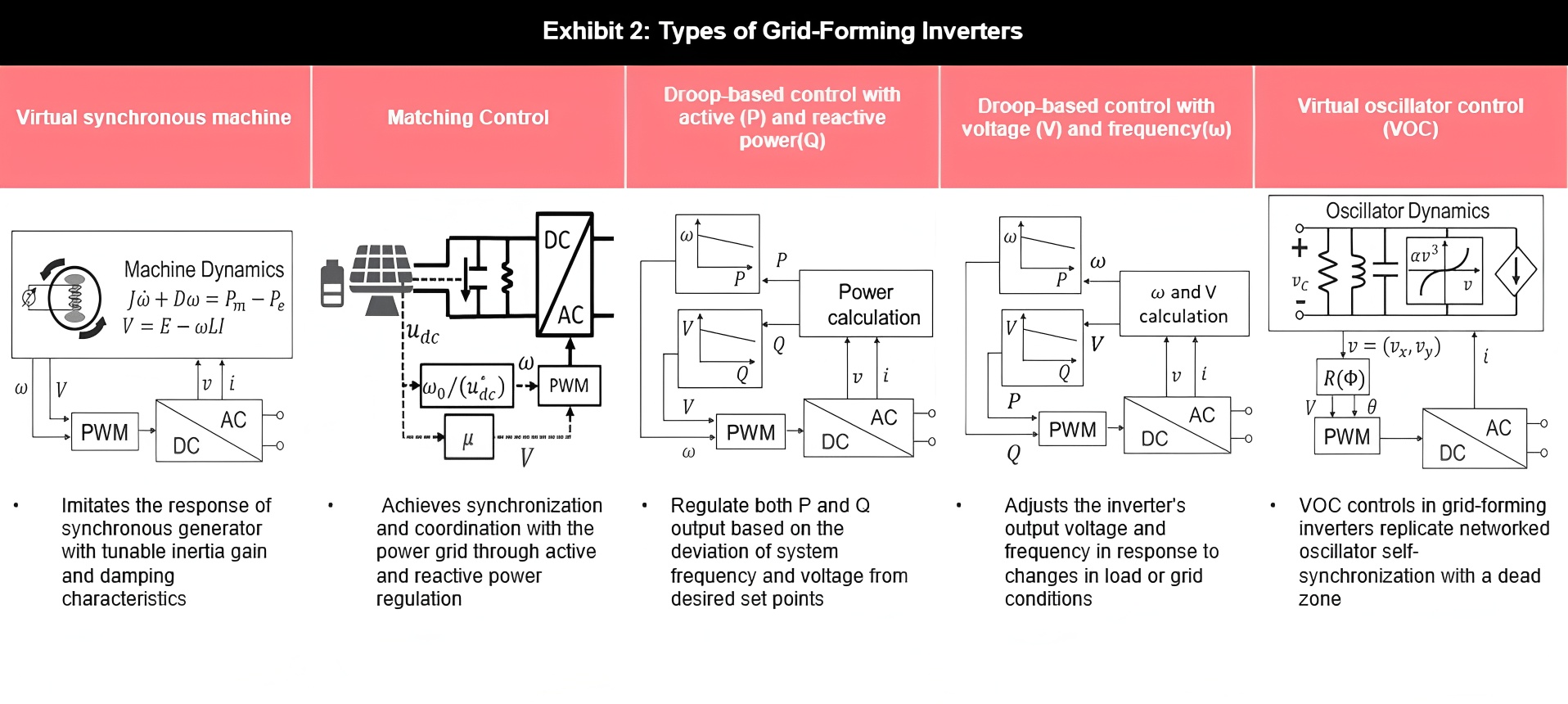

2.2. 控制策略：在電力電子中復現同步電機

構網型功能主要通過先進的控制算法實現，其核心思想是在電力電子變換器中模擬同步發電機的物理行為。

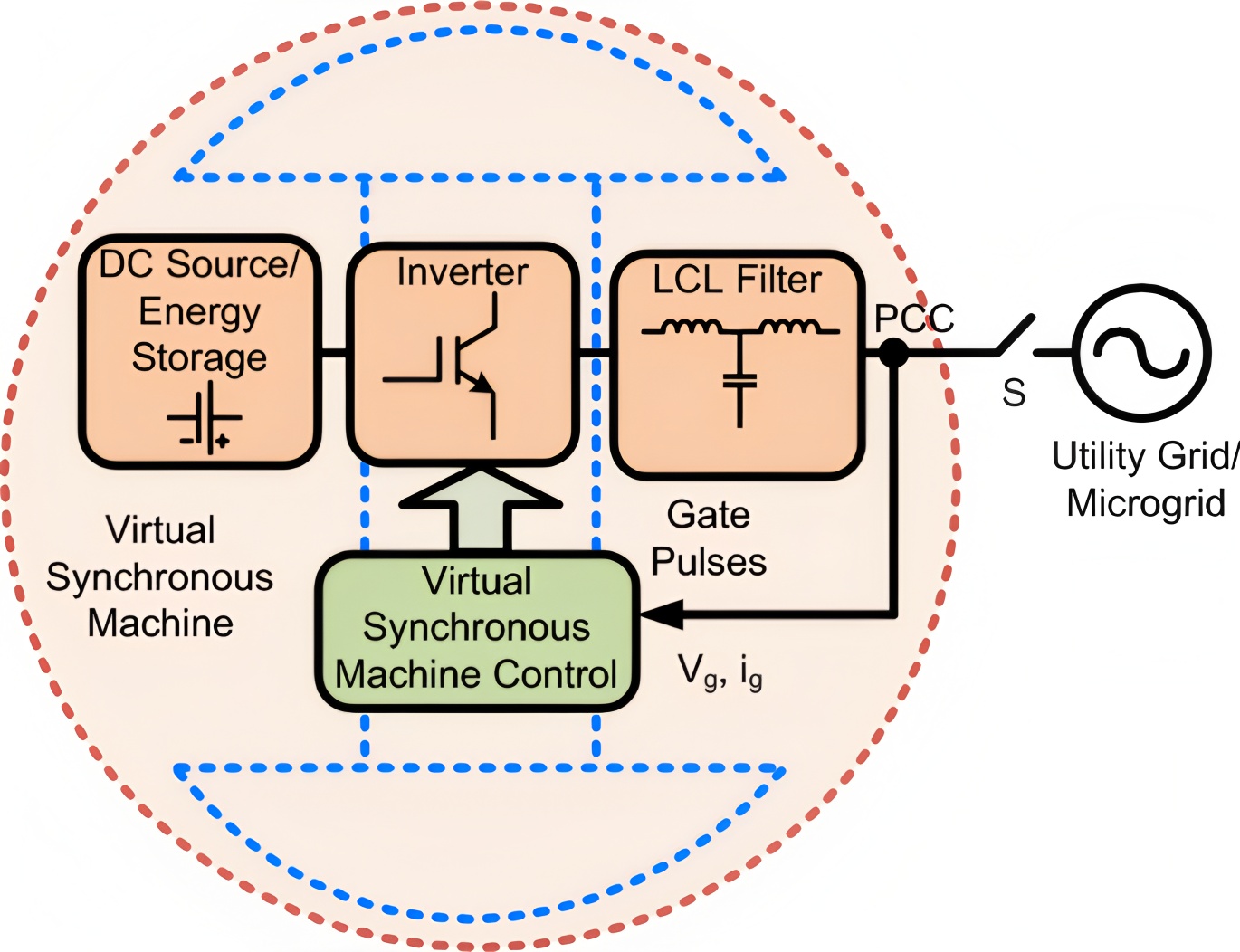

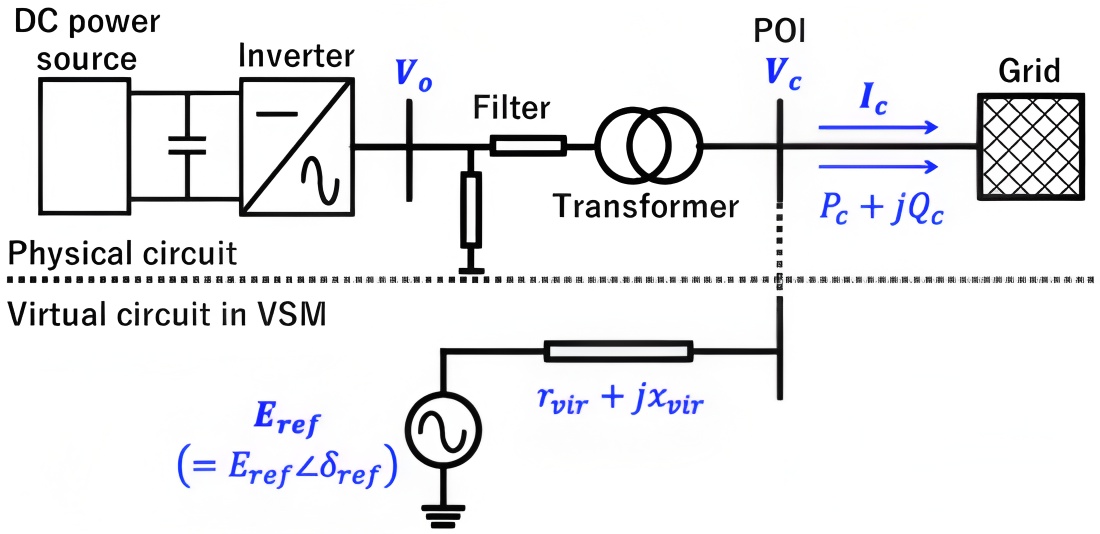

虛擬同步機（VSM）技術：這是實現構網型控制的核心技術之一。它在變流器的控制算法中，嵌入了同步發電機的轉子運動方程和電磁暫態方程。其核心數學模型為：Jfrac{d(omega-omega_0)}{dt} = P_{ref} - P_e - D_p(omega-omega_0)

其中，J 代表虛擬轉動慣量，Dp? 為阻尼系數。通過實時調節這兩個參數，變流器可以模擬出發電機的慣性和阻尼特性，從而主動響應電網的頻率變化 。

下垂控制（Droop Control）：這是一種相對簡單但有效的控制方法。它通過建立有功功率-頻率（P-f）和無功功率-電壓（Q-V）的下垂關系，使得變流器的頻率隨輸出有功功率的增加而下降，電壓隨輸出無功功率的增加而下降。這種特性允許多臺構網型變流器在無需高速通信的情況下，實現自主的功率分配和穩定并聯運行 。

先進與混合控制：為了進一步提升性能，學術界和工業界正在開發更先進的控制策略。例如，采用非線性指數函數的“Droop-e”控制，可以更有效地利用儲能系統的功率裕度，在擾動期間提供更強的頻率支撐 。同時，結合數據驅動和人工智能的多時間尺度自適應控制算法，有望使構網型變流器集群能夠協同應對復雜的電網物理和網絡攻擊，從而提升電網的整體韌性 。

這些復雜的“軟”控制算法，本質上是對功率硬件下達了一系列極其嚴苛的“硬”指令。例如，“虛擬慣量”的實現，要求變流器在檢測到頻率下降的瞬間，必須立即、精確地輸出一個巨大的有功功率脈沖。這種在微秒級時間內完成高壓、大電流切換的能力，遠超傳統硅基功率器件（如IGBT）的性能極限，從而為以碳化硅（SiC）為代表的寬禁帶半導體器件的應用鋪平了道路。

第三章：碳化硅（SiC）——構網型PCS的核心使能技術

構網型儲能PCS的嚴苛性能要求，特別是對高效率、高功率密度和快速動態響應的需求，使其成為碳化硅（SiC）功率器件的理想應用場景。SiC作為第三代半導體的代表，其優越的材料特性使其能夠從根本上突破傳統硅（Si）器件的性能瓶頸。

3.1. 材料的優越性：SiC與Si的物理特性對比

SiC的卓越性能源于其基礎物理特性，與傳統硅材料相比具有顯著優勢：

更高的擊穿場強：SiC的擊穿電場強度約為硅的10倍，這意味著在承受相同電壓時，SiC器件的漂移層可以做得更薄、摻雜濃度更高 。

更高的熱導率：SiC的熱導率約為硅的3倍，使其能夠更有效地將器件內部產生的熱量傳導出去，降低結溫，提升散熱效率 。

更寬的禁帶寬度：SiC的禁帶寬度約為硅的3倍，這使得SiC器件具有更低的本征載流子濃度，從而能夠在更高的溫度下工作（結溫可達175°C甚至200°C），并具有更低的漏電流 。

3.2. 從材料特性到器件性能的飛躍

這些基礎物理優勢直接轉化為功率器件在實際應用中的性能飛躍：

更低的導通損耗：更薄、更高摻雜的漂移層使得SiC MOSFET的單位面積導通電阻（R_{DS(on)}）遠低于同等電壓等級的硅基器件，從而顯著降低了器件導通時的能量損耗 。

更低的開關損耗：SiC材料優異的物理特性使其開關速度比硅器件快得多。更快的開關瞬態以及幾乎可以忽略不計的反向恢復電荷（Q_{rr}），使得SiC器件在每次開關動作中損失的能量（E_{on}和 E_{off}）大幅減少 。

更高的高溫工作能力：寬禁帶特性使得SiC器件在高溫下依然能保持極低的漏電流和穩定的性能，其最高工作結溫通?？蛇_(dá)175°C以上，遠高于硅基IGBT的150°C上限 。

3.3. SiC對PCS系統架構的影響：效率與功率密度的雙重提升

在儲能PCS等電力電子系統中，采用SiC器件替代傳統的硅基IGBT，能夠帶來系統級的變革：

系統效率的顯著提升：導通損耗和開關損耗的雙重降低，直接帶來了PCS整機效率的提升。根據行業應用案例，采用SiC方案的125 kW儲能PCS，其平均效率相比傳統IGBT方案提升了超過1% 。這對于大規模儲能系統而言，意味著在全生命周期內可觀的度電成本降低。

功率密度的革命性突破：SiC器件極低的開關損耗，使得PCS的工作頻率可以從傳統IGBT的10-20 kHz大幅提升至40-100 kHz甚至更高 22。根據電磁學原理，開關頻率的提高可以直接減小磁性元件（電感、變壓器）和電容等無源器件的體積、重量和成本。更高的效率也意味著散熱系統可以做得更小。多重因素疊加，使得SiC PCS的功率密度（單位體積/重量的功率）得到巨大提升，已有產品實現了超過25%的功率密度增長，并縮小了整機尺寸 。

第四章：構網型應用下的SiC功率器件深度解析

構網型PCS對功率器件的要求不僅是“更好”，而是“滿足全新維度”的需求。本章節將結合具體的產品數據，深入分析SiC功率器件如何滿足構網型應用在效率、功率密度和可靠性方面的嚴苛標準。

4.1. 極致效率：從器件層面剖析損耗降低

SiC器件的低損耗特性是其核心價值所在，這可以通過具體的靜態和動態參數得到驗證。

導通損耗：以基本半導體的第三代1200V 40mΩ SiC MOSFET（B3M040120Z）為例，其在25°C時的典型導通電阻為40 mΩ。雖然在175°C時會上升至約75 mΩ，但其絕對值在整個工作溫度范圍內仍遠低于同規格的硅基器件，確保了在重載工況下的低導通損耗 。

開關損耗：雙脈沖測試數據直觀地展示了SiC器件的開關優勢。在800V/40A的測試條件下，B3M040120Z的總開關損耗（$E_{total} = E_{on} + E_{off}$）在25°C時僅為826 μJ 22。尤為關鍵的是，SiC MOSFET的體二極管反向恢復電荷（$Q_{rr}$）極?。ɡ?，B3M040120Z在25°C時為0.28 μC），相應的反向恢復損耗（$E_{rr}$）也非常低（98 μJ），這與硅基IGBT的反向恢復問題形成了鮮明對比，是其能夠?qū)崿F(xiàn)高頻高效運行的關鍵 。

4.2. 功率密度：高頻開關的賦能之路

SiC器件的低開關損耗是實現系統小型化和輕量化的根本原因。整個邏輯鏈條清晰明確：

低開關能量：如前所述，SiC MOSFET的單次開關總能量損耗（$E_{total}$）遠低于硅基IGBT。

低開關功率損耗：總開關功率損耗與開關頻率成正比（$P_{sw} = E_{total} times f_{sw}$）。由于$E_{total}$極低，即使將開關頻率$f_{sw}$從IGBT常用的20 kHz提升至80 kHz（提升4倍），SiC方案的總開關損耗增幅仍然在可接受范圍內。仿真數據顯示，在20kW電焊機應用中，BMF80R12RA3 SiC模塊在80 kHz下的總損耗（80.29 W）遠低于1200V 100A IGBT模塊在20 kHz下的總損耗（149.15 W）。

無源器件小型化：開關頻率的提高，使得儲能電感和濾波電容的尺寸、重量和成本得以大幅降低，這是提升功率密度的最主要因素 23。

系統集成度提升：最終，更小的無源器件、更小的散熱系統和更高的效率，共同促成了PCS整機功率密度的革命性突破，實現了如盛弘125kW PCS所示的25%以上的功率密度提升和整機尺寸的縮減 。

4.3. 電網級可靠性：從材料到封裝的系統工程

構網型儲能作為電網的關鍵基礎設施，其對可靠性的要求是全方位、長周期的。SiC技術的可靠性優勢并非僅僅源于材料本身，而是由材料、芯片設計、封裝技術和制造工藝共同構成的“可靠性生態系統”。

器件本征的長期穩定性：嚴苛的可靠性測試是驗證器件長期穩定性的金標準。例如，基本半導體對其SiC MOSFET進行了長達2500小時的高溫反偏（HTRB）和高溫柵偏（HTGB）加嚴測試，遠超行業常規的1000小時標準。結果顯示，器件的柵極閾值電壓（$V_{GS(th)}$）、漏電流（$I_{dss}$）和導通電阻（$R_{DS(on)}$）等關鍵參數漂移均在5%的可控范圍內，證明了其在模擬電網嚴苛運行環境下的長期可靠性 。經時擊穿（TDDB）測試預測，其柵氧層在正常工作電壓下?lián)碛谐^10萬年的理論壽命，為器件的長期服役提供了堅實基礎 22。

先進封裝技術的熱機械魯棒性：為了充分發揮SiC芯片耐高溫、高功率密度的優勢，必須采用先進的封裝技術。氮化硅（Si3N4）AMB（Active Metal Brazing）陶瓷基板是其中的關鍵。相較于傳統的氧化鋁（Al2O3）和氮化鋁（AlN）基板，Si3N4擁有高熱導率（90 W/mK）、極高的斷裂韌性（6.5-7 MPa√m）和優異的抗彎強度（約700 MPa）的綜合性能 25。這些特性使其在劇烈的溫度循環沖擊下表現出卓越的可靠性，測試表明Si3N4 AMB基板在-55°C至+150°C的溫度循環中，經歷5000次后仍無失效，可靠性是傳統方案的數十倍 26?；景雽?dǎo)體旗下的高性能功率模塊，如BMF540R12KA3和BMF240R12E2G3，均采用了這種高性能Si3N4基板，以確保在儲能系統頻繁充放電的工況下的長期機械和熱穩定性 。

芯片架構創新提升可靠性：SiC MOSFET的體二極管在正向?qū)〞r(shí)可能因雙極性傳導而引發層錯擴展，導致器件性能退化，這是一個長期存在的可靠性隱患。為解決此問題，先進的SiC MOSFET（如BMF240R12E2G3模塊所采用的芯片）在芯片元胞內部單片集成了碳化硅肖特基二極管（SiC SBD）22。在續流工況下，電流優先通過性能更優、開啟電壓更低的集成SBD，從而抑制了體二極管的導通，從根本上避免了雙極性退化問題。此外，集成SBD還帶來了更低的反向恢復損耗和更低的正向壓降（$V_{SD}$），進一步提升了器件的效率和可靠性 。

第五章：應用案例研究：SiC功率模塊在125kW構網型PCS中的性能表現

理論分析最終需要通過實際應用來驗證。本章節以基本半導體的BMF240R12E2G3 SiC功率模塊應用于125kW工商業儲能PCS為例，通過詳細的仿真數據，展示SiC器件在構網型應用中的卓越性能。

5.1. 最佳器件選擇：BMF240R12E2G3模塊評估

BMF240R12E2G3是一款采用Pcore?2 E2B封裝的1200V半橋SiC MOSFET模塊。其關鍵參數為：額定電流240A，25°C時典型導通電阻僅為5.5 mΩ 22。其低導通電阻、高電流能力，以及前文所述的集成SBD和Si3N4基板等先進特性，使其成為125kW功率等級儲能PCS的理想選擇。

5.2. 仿真性能分析

在三相四橋臂拓?fù)涞?25kW PCS模型中，對BMF240R12E2G3模塊的性能進行了仿真分析。仿真覆蓋了不同開關頻率（32, 36, 40 kHz）、不同散熱器溫度（65, 70, 80°C）以及不同負載工況（100%額定負載，110%和120%過載）22。

仿真結果揭示了幾個關鍵信息：

優異的正常運行性能：在100%額定負載、40kHz開關頻率和80°C散熱器溫度的嚴苛條件下，模塊的最高結溫僅為127.7°C，遠低于其175°C的安全上限，系統效率（不含電抗器損耗）高達98.90% 。

強大的過載能力與熱裕度：在120%過載（150kW）的極端工況下，即使開關頻率高達40kHz，散熱器溫度為80°C，模塊的最高結溫依然被控制在142.1°C。這表明該SiC模塊擁有巨大的熱設計裕度，能夠從容應對構網型PCS對短時高過載能力的嚴苛要求，確保了系統在電網擾動期間的穩定性和可靠性 。

5.3. 開關損耗負溫度系數的戰略價值

BMF240R12E2G3模塊展現出了一項極為寶貴的特性：其開通損耗（$E_{on}$）具有負溫度系數，即隨著結溫的升高，開通損耗反而會下降 22。這與所有硅基器件以及部分其他品牌的SiC器件（其開關損耗隨溫度升高而增加）形成了鮮明對比。

這一特性并非簡單的參數差異，而是一種被動的、自適應的熱穩定機制。在電力電子系統中，功率器件的發熱和損耗往往會形成一個正反饋循環：負載升高→溫度上升→器件損耗增加→溫度進一步上升，嚴重時可導致熱失控。而BMF240R12E2G3的負溫度系數特性打破了這一惡性循環。當系統因重載或高環境溫度而升溫時，其導通損耗雖然會增加，但作為總損耗主要構成部分的開關損耗卻在自動降低。這種“自我調節”效應有效地抑制了高溫下的總損耗增幅，極大地拓寬了模塊的安全工作區，使其在應對過載和高溫環境挑戰時表現得更為從容和可靠。對于需要全天候、在各種惡劣環境下穩定運行的電網級儲能設備而言，這種固有的熱穩定性是一項極具戰略價值的優勢。

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

第六章：未來展望與系統設計建議

6.1. 發展趨勢

控制算法：構網型控制技術正朝著更加智能化、自適應化的方向發展。未來的控制算法將更多地融合人工智能，如聯邦強化學習，以實現多臺PCS的協同優化控制，從而在系統層面提升電網的韌性。這將對功率硬件的動態響應能力提出更高要求 。

SiC器件技術：SiC功率器件將繼續沿著降低導通電阻、提升電壓等級（如基本半導體已推出的1700V和2000V產品）和優化封裝熱性能的方向演進 。更高性能的器件將進一步提升構網型PCS的效率和功率密度。

6.2. 對PCS設計者的核心建議

器件選型：在為構網型PCS選擇功率器件時，應優先考慮采用先進封裝（如Si3N4 AMB基板）、經過長期可靠性驗證的SiC MOSFET模塊。除了關注常規的低開關損耗和低導通電阻外，開關損耗的溫度特性（如負溫度系數）應作為一個重要的差異化考量因素，因?yàn)樗苯雨P(guān)系到系統在極端工況下的穩定性和裕度。

熱管理設計：盡管SiC技術能顯著提升效率，但其帶來的超高功率密度也使得熱量更為集中。因此，高效、可靠的熱管理系統設計依然至關重要。對于大功率PCS，采用直接水冷（PinFin）等更先進的散熱技術將是未來的發展趨勢 。

驅動電路協同設計：SiC MOSFET的開關速度極快，且其柵極閾值電壓（$V_{GS(th)}$）比IGBT更低、更敏感 。為防止米勒效應引發的寄生導通和保證開關過程的穩定可靠，必須為其配備專門設計的柵極驅動器。采用具有強大米勒鉗位功能（如基本半導體的BTD5350系列驅動芯片）和提供負壓關斷的驅動方案，對于構網型PCS的可靠運行而言，是必不可少的設計要求 。

6.3. 結論

現代電力系統向高比例可再生能源轉型的趨勢，正在驅動儲能變流器技術從被動的“跟網型”向主動的“構網型”演進。構網型技術對功率變換系統提出的快速動態響應、高效率、高過載能力和極致可靠性的要求，與碳化硅功率器件的性能特點高度契合。以SiC MOSFET為核心的功率模塊，憑借其在材料、芯片設計和先進封裝等方面的綜合優勢，不僅能夠滿足甚至超越了構網型PCS的嚴苛指標，更通過提升效率和功率密度，為儲能系統帶來了顯著的經濟價值。構網型控制的“大腦”與碳化硅功率器件的“心臟”的完美結合，正在共同構筑一個更穩定、更高效、更具韌性的未來電網。
