ADC32RF42器件是一款 14 位、1.5GSPS、雙通道模數轉換器 （ADC），支持輸入頻率高達 4 GHz 及以上的射頻采樣。該ADC32RF42專為高信噪比 （SNR） 而設計，可提供 –151.8 dBFS/Hz 的噪聲頻譜密度，并在較大的輸入頻率范圍內提供動態范圍和信道隔離。帶有片內端接的緩沖模擬輸入可在較寬的頻率范圍內提供均勻的輸入阻抗，并最大限度地減少采樣保持毛刺能量。
*附件：adc32rf42.pdf

每個ADC通道可以連接到一個雙頻數字下變頻器（DDC），每個DDC最多三個獨立的16位數控振蕩器（NCO），用于相位相干跳頻。此外，ADC還配備了前端峰值和RMS功率檢測器和報警功能，以支持外部自動增益控制（AGC）算法。

該ADC32RF42支持具有基于子類 1 的確定性延遲的JESD204B串行接口，使用高達 12.5 Gbps 的數據速率，每個 ADC 最多有 4 個通道。該器件采用 72 引腳 VQFN 封裝（10 mm × 10 mm），支持工業溫度范圍（–40°C 至 +85°C）。

特性

• 14位、雙通道、1.5GSPS ADC
• 本底噪聲：–151.8 dBFS/Hz
• RF 輸入支持高達 4 GHz
• 孔徑抖動：90 fS
• 信道隔離度：95 dB（f 在 = 1.8 吉赫
• 光譜性能 （f 在 = 950 MHz，–2 dBFS）：
  • 信噪比：61.1 dBFS
  • SFDR：67dBc HD2、HD3
• 光譜性能 （f 在 = 1.85 GHz，–2 dBFS）：
  • 信噪比：58.9 dBFS
  • SFDR：64dBc HD2、HD3
• 片內數字下變頻器：
  • 多達 4 個 DDC（雙頻模式）
  • 每個 DDC 最多 3 個獨立 NCO
• 片內輸入箝位，用于過壓保護
• 可編程片內功率檢測器，帶有報警引腳，支持 AGC
• 片上抖動
• 片內輸入端接
• 輸入滿量程：1.35 V聚丙烯
• 支持多芯片同步
• JESD204B接口：
  • 基于子類 1 的確定性延遲
  • 每通道 4 通道，高達 12.5 Gbps
• 功耗：2 W/Ch，1.5 GSPS
• 72引腳VQFN封裝（10 mm×10 mm）

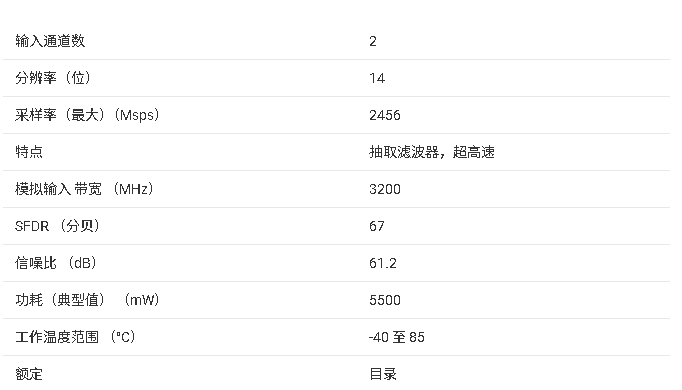

參數

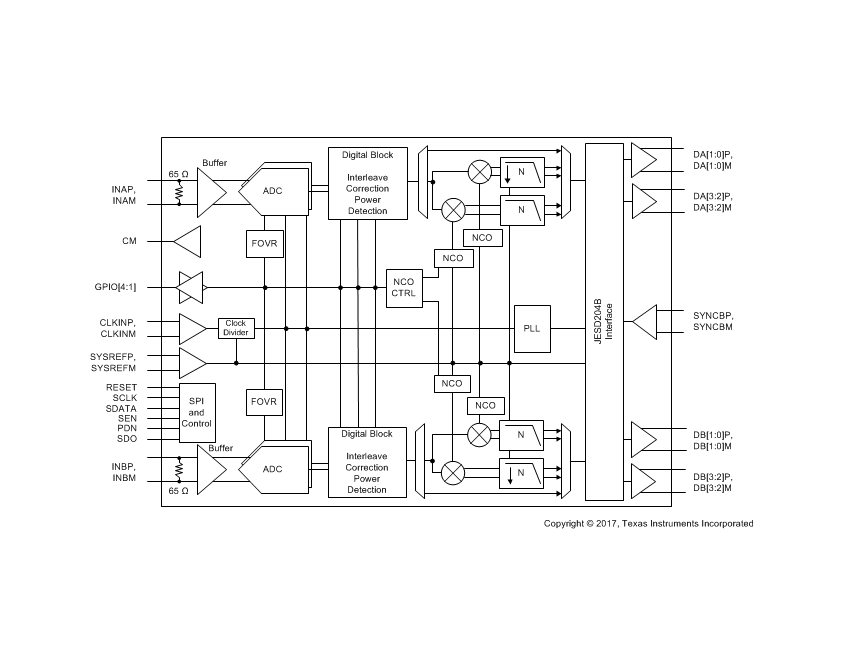

方框圖

ADC32RF42 是德州儀器推出的 14 位雙通道高速模數轉換器（ADC），采樣率達 1.5 GSPS，支持最高 4 GHz 射頻輸入，集成數字下變頻器（DDC）與 JESD204B 接口，專為高動態范圍寬帶接收場景設計，適配蜂窩通信、相控陣雷達、電子戰等應用。

一、核心基礎信息

（一）核心定位與關鍵參數

• 分辨率與采樣率：14 位無失碼，單 / 雙通道可選，最大采樣率 1.5 GSPS，輸入全量程 1.35 VPP。
• 關鍵性能：噪聲基底低至 -151.8 dBFS/Hz，孔徑抖動僅 90 fS；950 MHz 輸入時 SNR 達 61.1 dBFS、SFDR 67 dBc，1.85 GHz 輸入時 SNR 58.9 dBFS、SFDR 64 dBc；通道隔離度在 1.8 GHz 時達 95 dB。
• 工作環境：工業級溫度范圍 -40°C 至 85°C，結溫最高 125°C；ESD 防護 ±1000 V（HBM）/±500 V（CDM）。

（二）封裝與引腳

• 封裝類型：72 引腳 VQFN（RMP 封裝），尺寸 10 mm×10 mm，含熱焊盤（需焊接至 PCB 地平面優化散熱）。
• 引腳功能：包含雙路差分模擬輸入（INAP/INAM、INBP/INBM）、時鐘輸入（CLKINP/CLKINM）、JESD204B 數據輸出（DA [3:0]、DB [3:0]）、SPI 控制引腳（SCLK/SDIN/SEN/SDOUT）及 4 路 GPIO，支持多芯片同步的 SYSREF 和 SYNCB 引腳。

二、核心特性與功能模塊

（一）模擬前端與信號處理

• 輸入特性：內置 100 Ω 差分終端，輸入阻抗 65 Ω、電容 2 pF，模擬帶寬達 3.2 GHz；集成輸入鉗位電路，提供過壓保護，最大限制 2.4 VPP 輸入。
• 時鐘與同步：支持 750 MHz-1.5 GHz 差分時鐘輸入，占空比 45%-55%；SYSREF 信號用于多芯片同步與內部時序校準，支持可編程延遲調整。

（二）數字下變頻器（DDC）

• 工作模式：支持單 / 雙波段接收，雙波段模式下每通道最多 4 個 DDC，每 DDC 含 3 個獨立 16 位數控振蕩器（NCO），支持相位相干跳頻。
• decimation 濾波：提供 4/6/8/9/10/12/16 倍復數抽取，阻帶抑制約 90 dB，通帶帶寬約 80%，可靈活調整輸出數據率。

（三）接口與控制

• JESD204B 接口：支持 Subclass 1 確定性延遲，每通道最多 4 路 lanes，單 lane 速率最高 12.5 Gbps，支持 8b/10b 編碼與擾碼。
• 控制接口：SPI 接口（支持 3 線 / 4 線模式）用于配置寄存器，4 路 GPIO 可配置為 NCO 控制、功率檢測告警或過范圍指示。
• 功率檢測：集成峰值、RMS、交叉檢測器，支持自動增益控制（AGC），可通過寄存器設置閾值與滯回特性。

（四）電源與功耗

• 供電需求：模擬電源 AVDD19（1.8-2.0 V）、AVDD（1.1-1.25 V），數字電源 DVDD（1.1-1.2 V）；雙通道 1.5 GSPS 工作時功耗約 4.03-6.95 W，單通道工作時約 2.66 W，全局掉電模式功耗 360 mW。

三、應用場景與設計要點

（一）典型應用

• 多模蜂窩接收機（2G/3G/4G）、相控陣雷達、電子戰設備、寬帶無線通信、高速數字化儀、通信測試儀器、毫米波接收機。

（二）設計關鍵要點

• 電源與去耦：各電源引腳需就近放置 0.1 μF 陶瓷電容 + 10 μF 鉭電容去耦，模擬地與數字地單點連接，減少噪聲耦合。
• 時鐘設計：推薦使用低相噪時鐘源，時鐘路徑需阻抗匹配，可添加帶通濾波器降低外部抖動影響。
• 布局要求：模擬輸入與數字輸出分區域布線，避免平行走線；JESD204B 差分線對長度匹配，減少 skew；熱焊盤充分散熱，輸入線路短且對稱。
• 同步配置：多芯片同步時需通過 SYSREF 信號校準時序，JESD204B 接口需配置 LMFS 參數與幀格式，確保確定性延遲。
