ADC32RF44器件是一款 14 位、2.6GSPS、雙通道模數轉換器 （ADC），支持輸入頻率高達 4 GHz 及以上的射頻采樣。該ADC32RF44專為高信噪比 （SNR） 而設計，可提供 –154.2 dBFS/Hz 的噪聲頻譜密度，并在較大的輸入頻率范圍內提供動態范圍和通道隔離。帶有片內端接的緩沖模擬輸入可在較寬的頻率范圍內提供均勻的輸入阻抗，并最大限度地減少采樣保持毛刺能量。
*附件：adc32rf44.pdf

每個ADC通道可以連接到一個雙頻數字下變頻器（DDC），每個DDC最多三個獨立的16位數控振蕩器（NCO），用于相位相干跳頻。此外，ADC還配備了前端峰值和RMS功率檢測器和報警功能，以支持外部自動增益控制（AGC）算法。

該ADC32RF44支持具有基于子類 1 的確定性延遲的 JESD204B 串行接口，使用高達 12.5 Gbps 的數據速率，每個 ADC 最多有 4 個通道。該器件采用 72 引腳 VQFN 封裝（10 mm × 10 mm），支持工業溫度范圍（–40°C 至 +85°C）。

特性

• 14位、雙通道、2.6GSPS ADC
• 本底噪聲：–154.2 dBFS/Hz
• RF 輸入支持高達 4.0 GHz
• 孔徑抖動：90 fS
• 信道隔離度：95 dB（f 在 = 1.8 吉赫
• 光譜性能 （f 在 = 900 MHz，–2 dBFS）：
  • 信噪比：61.2 dBFS
  • SFDR：65dBc HD2、HD3
  • SFDR：79dBc 最差雜散
• 光譜性能 （f 在 = 1.85 GHz，–2 dBFS）：
  • 信噪比：58.3 dBFS
  • SFDR：69dBc HD2、HD3
  • SFDR：74 dBc 最差雜散
• 片內數字下變頻器：
  • 多達 4 個 DDC（雙頻模式）
  • 每個 DDC 最多 3 個獨立 NCO
• 片內輸入箝位，用于過壓保護
• 可編程片內功率檢測器，帶報警引腳，支持 AGC
• 片上抖動
• 片內輸入端接
• 輸入滿量程：1.35 V聚丙烯
• 支持多芯片同步
• JESD204B接口：
  • 基于子類 1 的確定性延遲
  • 每通道 4 通道，速度為 12.5 Gbps
• 功耗：2.95 GSPS 時為 2.6 W/Ch
• 72引腳VQFN封裝（10 mm×10 mm）

參數

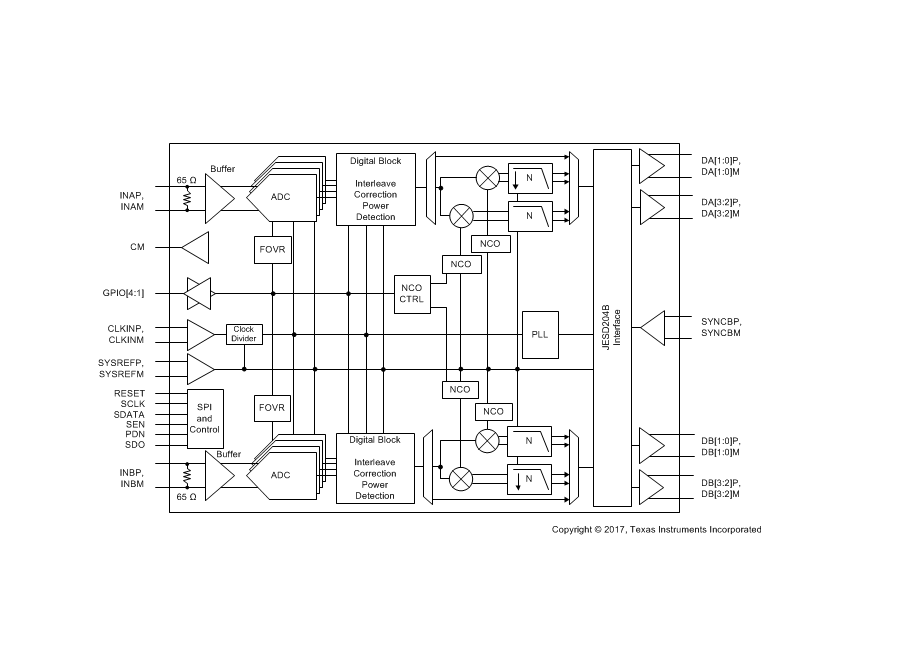

方框圖

ADC32RF44 是德州儀器推出的 14 位雙通道高速模數轉換器（ADC），采樣率高達 2.6 GSPS，支持 4 GHz 寬頻輸入，具備低噪聲、高動態范圍及多芯片同步能力，專為寬帶通信、雷達、電子戰等高頻高精度場景設計。

一、核心基礎信息

（一）核心定位與關鍵參數

• 分辨率與采樣：14 位分辨率，雙通道并行工作，單通道采樣率最高 2.6 GSPS，輸入全量程 1.35 VPP。
• 精度與噪聲：噪聲基底 -154.2 dBFS/Hz，孔徑抖動 90 fS；900 MHz 輸入時 SNR 達 61.2 dBFS，SFDR 79 dBc（最差雜散），通道隔離度 95 dB（1.8 GHz 時）。
• 輸入特性：RF 輸入支持 up 至 4.0 GHz，差分輸入阻抗 65 Ω，輸入電容 2 pF，內置 100 Ω 差分終端。
• 工作環境：工業級溫度范圍 -40°C 至 85°C；ESD 防護 HBM ±1000 V、CDM ±500 V。

（二）封裝與引腳

• 封裝類型：72 引腳 VQFN（RMP 封裝），尺寸 10 mm×10 mm，帶散熱焊盤，符合 RoHS 標準，MSL 等級 3（260°C 峰值回流，168 小時暴露）。
• 引腳功能：包含差分模擬輸入（INAP/INAM、INBP/INBM）、時鐘輸入（CLKINP/CLKINM）、同步信號（SYSREF±、SYNCB±）、JESD204B 數據輸出（DA [3:0]±、DB [3:0]±）、SPI 控制引腳及多電源域引腳（AVDD19、AVDD、DVDD）。

二、核心特性與功能模塊

（一）模擬前端與采樣

• 輸入防護：內置輸入鉗位電路，提供過壓保護，限制最大輸入信號至 2.4 VPP。
• 采樣優化：通道采用四 interleaving 架構，內置背景校準與交錯誤差修正，降低非線性失真。
• 時鐘特性：支持 1.5-2.6 GHz 差分時鐘輸入，內置 100 Ω 終端，時鐘占空比推薦 45%-55%。

（二）數字下變頻器（DDC）

• 多模式支持：每通道集成雙波段 DDC，支持單 / 雙波段模式，最高 4 個 DDC 并行工作。
• 靈活配置：支持 4/6/8/9/10/12/16/18/20/24/32 倍抽取，阻帶抑制 90 dB；每個 DDC 含 3 個獨立 16 位 NCO，支持相位相干跳頻。

（三）JESD204B 接口與同步

• 接口性能：Subclass 1 兼容，單通道 4 路 SerDes 通道，單 lane 速率最高 12.5 Gbps，支持 8b/10b 編碼與擾碼。
• 同步能力：支持 SYSREF 信號實現多芯片確定性延遲同步，可重置 NCO 相位、LMFC 計數器及時鐘分頻器，同步誤差可校準。

（四）控制與監測功能

• 控制接口：SPI 接口支持 3 線 / 4 線模式，寄存器超 100 個，涵蓋 ADC 核心、DDC、JESD204B 等全功能配置。
• 監測防護：內置峰值 / RMS 功率檢測器，支持 AGC 告警輸出；提供過范圍檢測、鏈路錯誤、FIFO 溢出等告警功能。

（五）電源與功耗

• 供電需求：多電源域設計，AVDD19（1.8-2.0 V）、AVDD（1.1-1.25 V）、DVDD（1.1-1.2 V），需先使能 DVDD 再啟動 AVDD19。
• 功耗表現：雙通道工作（旁路模式）功耗 5.9 W，單通道工作功耗 3.5 W，全局掉電模式功耗低至 360 mW。

三、應用場景與設計要點

（一）典型應用

• 通信系統：多?；?、軟件定義無線電（SDR）、通信測試儀器；
• 國防與航天：相控陣?yán)走_(dá)、電子戰設備、微波 / 毫米波接收機；
• 通用高頻：寬帶無線接收系統、電纜基礎設施、高速數字化儀。

（二）設計關鍵要點

• 電源去耦：各電源引腳就近并聯 0.1 μF 陶瓷電容 + 10 μF 鉭電容，模擬地與數字地單點連接，減少地環路干擾。
• 布線要求：模擬輸入走線對稱布局，遠離數字輸出；時鐘路徑阻抗匹配 100 Ω，SerDes 信號線長度匹配（skew 最小化）；散熱焊盤需充分接地以優化散熱。
• 同步配置：多芯片同步時統一 SYSREF 時鐘源，通過寄存器配置相位容忍窗口，建議 SYSREF 頻率低于 5 MHz 以減少干擾。

四、封裝與訂購信息

• 封裝規格：72 引腳 VQFN（RMP），引腳鍍層為 NIPDAU，散熱焊盤需焊接至 PCB 以保證熱性能。
• 訂購型號：核心型號包括 ADC32RF44IRMP（托盤 168 片）、ADC32RF44IRMPR（卷帶 1500 片）等，工作溫度均為 -40°C 至 85°C，支持 RoHS 標準。
