SiC碳化硅MOSFET串?dāng)_的本征機理與根本解法：基于器件層面電容分壓與足夠深的負壓關斷

碳化硅MOSFET的串?dāng)_問題并非不可戰勝的頑疾，其本質是器件寄生參數在高dV/dt激勵下的物理響應。市面上常見的有源米勒鉗位、外并電容等措施，受限于物理阻抗瓶頸和效率損耗，只能在應用層面做有限的補救，屬于“隔靴搔癢”。

真正的根本解決辦法在于回歸器件物理本源：

利用電容分壓原理：通過先進的芯片工藝將 Crss?/Ciss? 比率壓低至千分之二（0.002）量級，從源頭上將感應電壓“扼殺”在安全閾值之下。

構筑負壓防線：利用 -5V 的深負壓關斷，為高溫下降低的閾值電壓提供堅實的“護城河”，確保在任何瞬態干擾下器件都能死死鎖住在關斷狀態。

傾佳電子（Changer Tech）是一家專注于功率半導體和新能源汽車連接器的分銷商。主要服務于中國工業電源、電力電子設備和新能源汽車產業鏈。傾佳電子聚焦于新能源、交通電動化和數字化轉型三大方向，代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

傾佳電子楊茜咬住SiC碳化硅MOSFET功率器件三個必然，勇立功率半導體器件變革潮頭：

傾佳電子楊茜咬住SiC碳化硅MOSFET模塊全面取代IGBT模塊和IPM模塊的必然趨勢！

傾佳電子楊茜咬住SiC碳化硅MOSFET單管全面取代IGBT單管和大于650V的高壓硅MOSFET的必然趨勢！

傾佳電子楊茜咬住650V SiC碳化硅MOSFET單管全面取代SJ超結MOSFET和高壓GaN 器件的必然趨勢！

隨著以碳化硅（SiC）為代表的寬禁帶半導體技術在固態變壓器SST、儲能變流器PCS、Hybrid inverter混合逆變器、戶儲、工商業儲能PCS、構網型儲能PCS、集中式大儲PCS、商用車電驅動、礦卡電驅動、風電變流器、數據中心HVDC、AIDC儲能、服務器電源、重卡電驅動、大巴電驅動、中央空調變頻器、光伏儲能系統以及高密度電源轉換器中的大規模應用，功率電子行業正經歷著一場由開關速度（dV/dt）和功率密度驅動的革命。然而，SiC MOSFET器件特有的超高速開關特性——其漏源電壓變化率（dVDS?/dt）常超過50 V/ns甚至達到100 V/ns——引發了嚴峻的柵極串?dāng)_（Crosstalk）挑戰。串?dāng)_現象表現為在器件關斷狀態下，由于互補橋臂的高速動作而在柵極感應出寄生電壓尖峰，若處理不當，將導致器件誤導通（False Turn-on），進而引發直通短路（Shoot-through），不僅增加開關損耗，更嚴重威脅系統的長期可靠性。

當前行業內存在多種抑制串?dāng)_的工程手段，包括有源米勒鉗位（Active Miller Clamp, AMC）、外并聯柵源電容（Cgs,ext?）以及增加關斷柵極電阻等。然而，基于對半導體物理機制的深入剖析以及對基本半導體（BASIC Semiconductor）B3M/BMF系列與行業競品（Wolfspeed, Infineon, STMicroelectronics等）Datasheet數據的詳盡對比分析，有源米勒鉗位（Active Miller Clamp, AMC）、外并聯柵源電容（Cgs,ext?）以及增加關斷柵極電阻外部電路措施本質上均為“隔靴搔癢”式的補救手段，往往以犧牲器件的動態性能或增加系統復雜度為代價。

真正解決SiC MOSFET串?dāng)_問題的根本辦法（Fundamental Solution）在于器件層面的本征優化與驅動策略的深度結合：即通過微觀結構設計實現極低的反向傳輸電容與輸入電容之比（Crss?/Ciss?） ，構建具有極強衰減能力的內部分壓網絡；同時配合足夠深的負壓關斷余量（Deep Negative Bias, typically -5V） ，以抵消高溫下閾值電壓（Vth?）的漂移效應。唯有從這兩點入手，方能在保留SiC高速低損耗特性的前提下，實現本質上的抗串?dāng)_免疫。

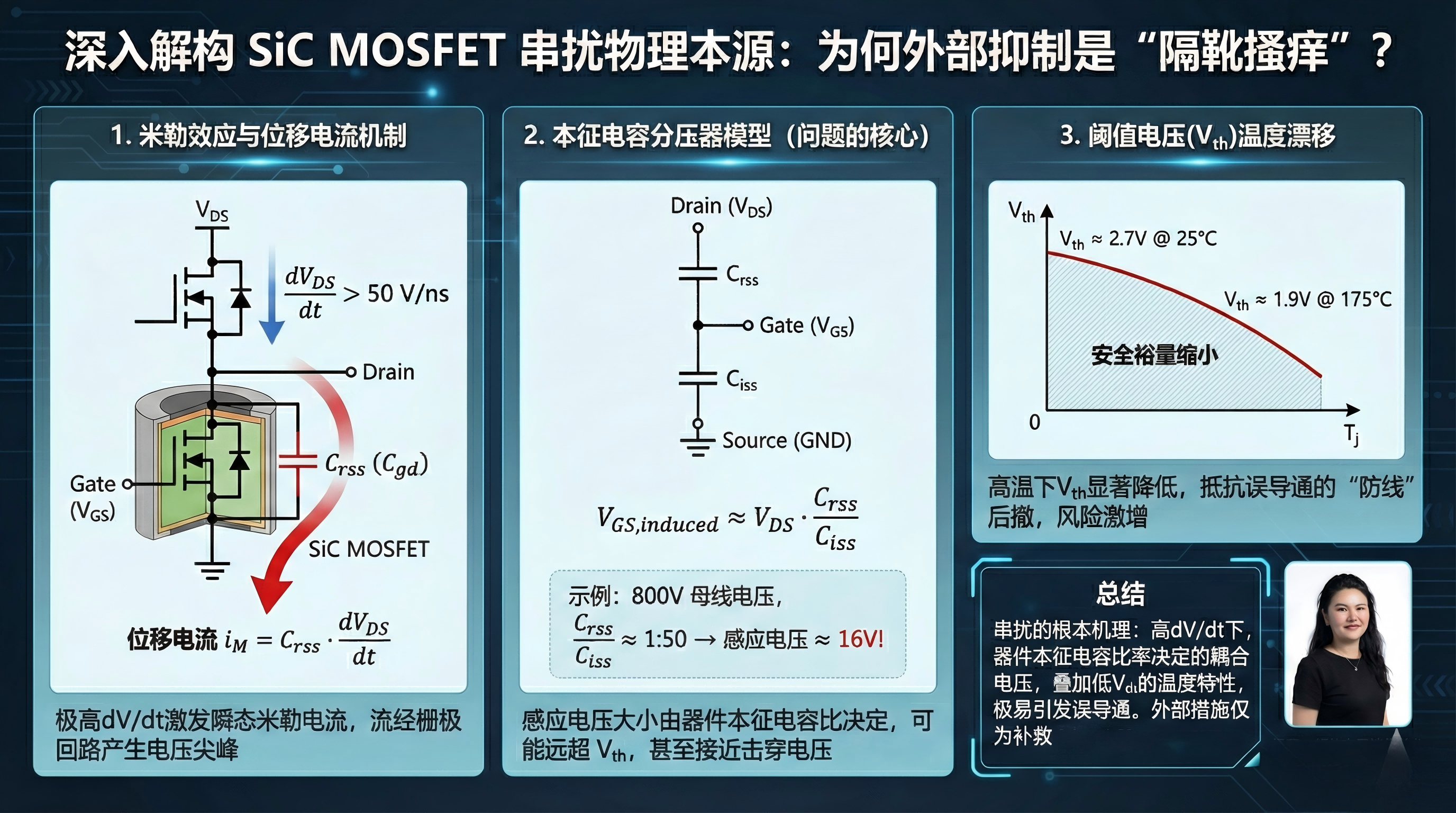

第一章 高頻開關環境下串?dāng)_現象的物理本源

要理解為何外部抑制措施僅是“隔靴搔癢”，必須首先深入解構SiC MOSFET在納秒級開關瞬態下的物理行為。與傳統硅基IGBT不同，SiC MOSFET是單極性器件，且漂移層更薄、摻雜濃度更高，這賦予了其極低的結電容和極快的開關速度，但也使得其柵極對寄生參數的敏感度呈指數級上升。

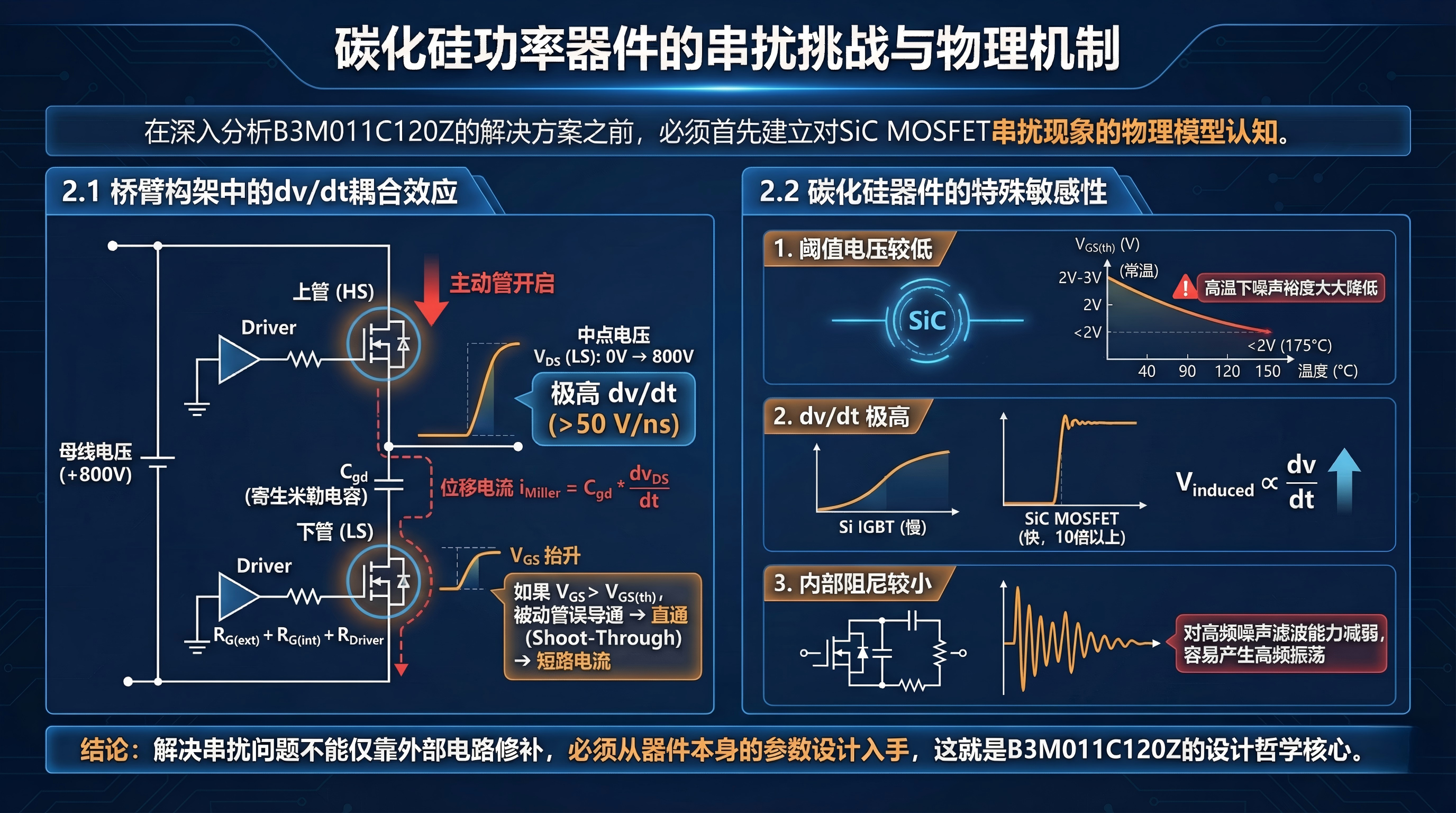

1.1 米勒效應與位移電流的微觀機制

在典型的半橋（Half-Bridge）拓?fù)渲?，上下橋臂的SiC MOSFET交替導通。當上管（High-Side Device）接收到開通指令并開始導通時，其漏源電壓（VDS?）迅速下降。由于半橋中點的電位被強制拉高，處于關斷狀態的下管（Low-Side Device）將承受一個極高的正向電壓變化率（dVDS?/dt）。

此時，下管必須被視為一個由寄生電容構成的復雜網絡。其中，連接?xùn)艠O（Gate）與漏極（Drain）的反向傳輸電容（Crss?，即Cgd?）扮演了關鍵的耦合通道角色。根據電容的電流-電壓微分關系 i=C?dtdV?，漏極電壓的劇烈變化將在Crss?上激發出瞬態位移電流（Displacement Current），即米勒電流（Miller Current, iM?）：

iM?=Crss?(VDS?)?dtdVDS??

由于SiC器件的dV/dt能力極強（>50 V/ns），即便Crss?僅為幾十皮法（pF），所產生的瞬態電流也可高達數安培。例如，對于一個Crss?為20pF的器件，在100 V/ns的電壓跳變下，將產生2A的瞬態電流 。

這股電流必須從漏極流向柵極，并通過柵極回路流回源極（Source）。在這個過程中，柵極回路的總阻抗決定了最終疊加在柵極氧化層上的電壓幅值。然而，問題的核心在于，即便柵極驅動回路的阻抗為零，器件內部的物理結構依然構成了一個分壓網絡。

1.2 本征電容分壓器模型

為了剝離外部驅動電路的影響，透視問題的本質，我們可以將處于關斷狀態的SiC MOSFET等效為一個純粹的電容分壓網絡。在該模型中，柵極節點（Internal Gate Node）位于兩個電容之間：

上方電容：反向傳輸電容 Crss?（即Cgd?），連接漏極高壓端。

下方電容：輸入電容 Ciss? 的主要組成部分——柵源電容 Cgs?，連接源極低壓端。

當漏極電壓發生 ΔVDS? 的跳變時，根據電荷守恒原理，如果忽略外部泄漏和驅動回路的初始影響，感應到柵極內部的電壓變化量 ΔVGS? 由兩個電容的阻抗比決定。在高頻瞬態下，阻抗 Z=1/jωC，因此分壓關系與電容值成反比：

VGS,induced?≈VDS??Crss?+Cgs?Crss??=VDS??Ciss?Crss??

這個公式揭示了串?dāng)_問題的物理本質：感應電壓的大小直接取決于器件內部寄生電容的比值（Capacitance Ratio） 。這是一個純粹由器件晶圓設計（Die Design）決定的本征參數。

如果這個比值過大（例如 1:50），那么在800V的母線電壓沖擊下，柵極將本能地感應出16V的電壓。這種電壓水平不僅遠遠超過了SiC MOSFET通常2V-4V的開啟閾值（Vth?），甚至可能接近柵極氧化層的擊穿電壓（通常為-10V/+22V左右），導致器件的永久性失效或壽命劇減 3。

1.3 閾值電壓的溫度漂移特性

SiC MOSFET的物理特性決定了其閾值電壓具有負溫度系數（Negative Temperature Coefficient）。隨著結溫（Tj?）的升高，電子在溝道表面的遷移率特性發生變化，導致Vth?顯著降低。

依據基本半導體（BASIC Semiconductor）提供的B3M系列Datasheet數據 ：

在室溫（25°C）下，典型閾值電壓約為 2.7V。

在高溫（175°C）下，典型閾值電壓降低至 1.9V。

這意味著在實際工況的高溫環境下，器件抵抗誤導通的“防線”被迫后撤了近0.8V-1.0V。對于一個僅僅依靠0V關斷的系統來說，1.9V的安全裕量在高達100 V/ns的dV/dt噪聲環境中顯得極其脆弱。任何微小的電感耦合或電容分壓效應，只要產生超過1.9V的電壓尖峰，就會導致上下橋臂直通，引發災難性的短路電流。

因此，串?dāng)_問題的根本機理可以概括為：在高頻高壓的開關動作下，SiC MOSFET固有的米勒電容將漏極電壓瞬變耦合至柵極，其幅值由器件的電容比率決定；而SiC材料較低且隨溫度下降的閾值電壓，使得這一耦合電壓極易突破安全界限，造成誤導通。

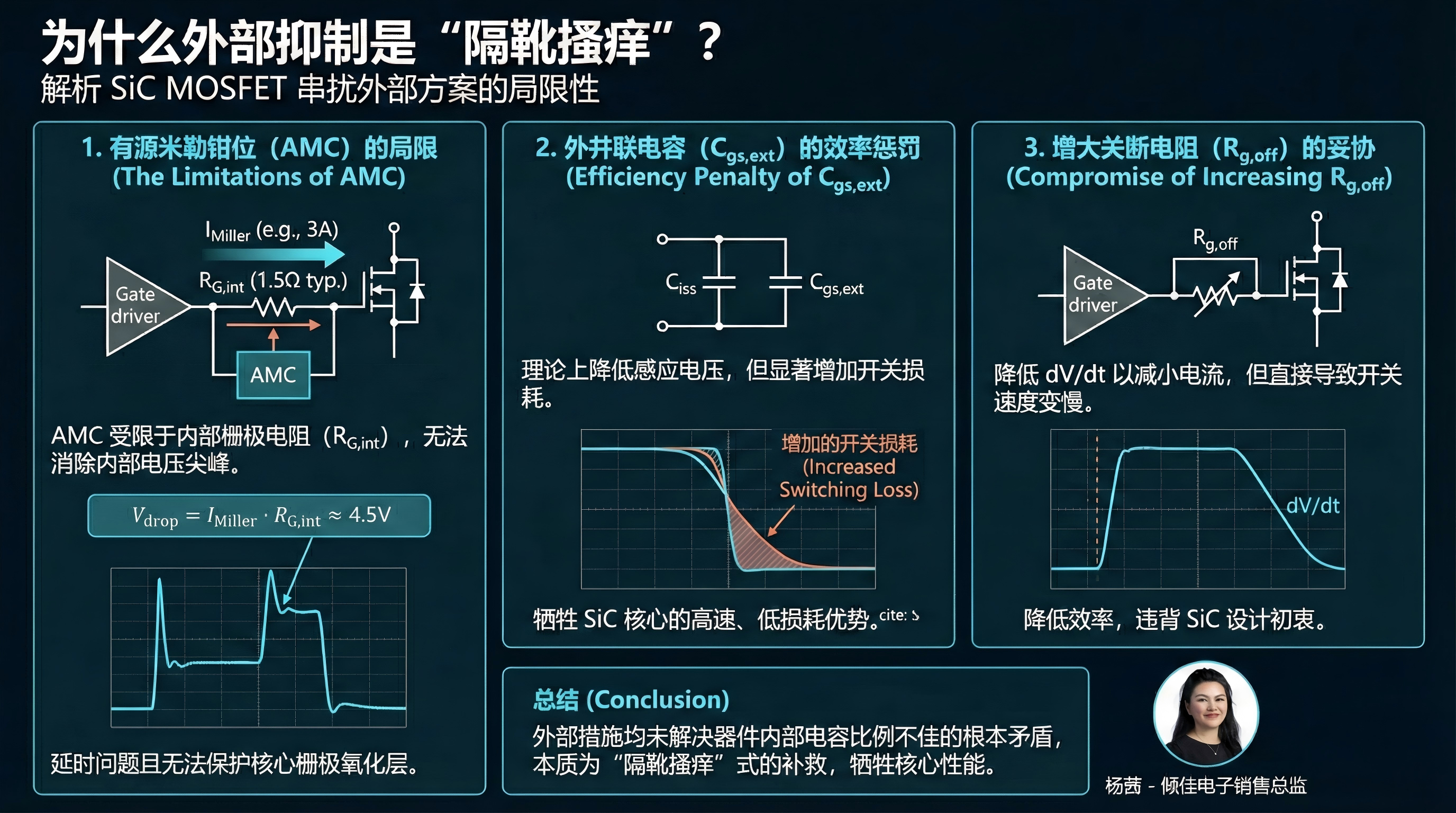

第二章 為什么外部抑制措施只是“隔靴搔癢”

在工程實踐中，為了應對串?dāng)_問題，設計人員往往采用多種外部電路方案。然而，通過對電路寄生參數的量化分析，可以證明這些方案都未能觸及問題的核心，且往往伴隨著嚴重的性能懲罰。

2.1 有源米勒鉗位（AMC）的局限性與阻抗瓶頸

有源米勒鉗位（Active Miller Clamp）是傳統硅基IGBT驅動中常用的技術。其原理是在檢測到柵極電壓低于某一閾值后，通過驅動芯片內部的一個輔助晶體管將柵極直接短接到負電源或地，試圖提供一個低阻抗通路來泄放米勒電流。

然而，在SiC MOSFET的應用場景中，AMC面臨著無法克服的物理障礙：內部柵極電阻（RG,int?） 。

SiC MOSFET芯片內部，從邦定點（Bonding Pad）到實際的MOS元胞（Cell）之間，存在著由多晶硅柵極材料和金屬互連線構成的分布電阻。

查閱基本半導體B3M011C120Y的規格書 4，其內部柵極電阻 RG,int? 典型值為 1.5Ω。

對于模塊產品如BMF120R12RB3 4，該值約為 0.7Ω。

當高速dV/dt產生巨大的米勒電流（例如3A - 5A）時，這股電流必須流經RG,int?才能到達外部的驅動器引腳。根據歐姆定律，僅在芯片內部就會產生壓降：

Vdrop?=IMiller??RG,int?≈3A?1.5Ω=4.5V

這意味著，即便外部的AMC電路反應速度無限快、阻抗為零，能夠?qū)⑼獠繓艠O引腳完美鉗位在-5V，芯片內部最核心的柵極氧化層電位依然會被抬升4.5V，達到-0.5V。如果外部關斷電壓僅為0V，那么內部柵極電位將直接飆升至4.5V，瞬間超過閾值電壓（1.9V），引發誤導通 。

此外，AMC電路本身存在動作延遲。SiC的開關過程往往在十幾個納秒內完成 7，而AMC電路的檢測和動作延時通常在幾十納秒量級，往往在鉗位電路起作用之前，第一波也是最危險的電壓尖峰已經發生。因此，依賴AMC來解決SiC串?dāng)_，如同在洪水爆發后才開始堆沙袋，無法從源頭消除隱患。

2.2 外并聯電容（Cgs,ext?）的效率懲罰

另一種常見的做法是在柵極和源極之間并聯一個外部電容，旨在人為增大Ciss?，從而優化分壓比：

Rationew?=Ciss?+Cext?Crss??

雖然這種方法在理論上降低了感應電壓的幅值，但它引入了巨大的副作用——開關損耗的激增。

柵極驅動電路必須在每個開關周期內對這個額外的電容進行充放電。這不僅增加了驅動功率損耗（Pdrv?=Qg??Vgs??fsw?），更嚴重的是，它顯著降低了柵極電壓的上升和下降斜率（Slew Rate）。

SiC MOSFET的核心優勢在于其極短的開關轉換時間（trise?,tfall?），這使得其開關過程中的電壓-電流重疊損耗（Overlap Loss）極低。人為增加Cgs?會直接延長這個重疊時間，導致開關損耗（Eon?,Eoff?）成倍增加 5。為了解決一個可靠性問題而犧牲掉SiC最核心的效率優勢，無疑是一種“因噎廢食”的策略。

2.3 增大關斷柵極電阻（Rg,off?）的妥協

增加關斷電阻可以降低dV/dt，從而減小米勒電流的幅值。但這同樣是一種以犧牲性能為代價的妥協。降低dV/dt直接意味著開關速度變慢，損耗增加。對于追求高功率密度和高效率的SiC應用而言，這違背了設計初衷 。

綜上所述，外部措施要么受限于物理連接（如內部電阻阻擋了AMC的效果），要么以犧牲核心性能指標為代價（如外接電容增加了損耗）。它們都未能解決“由于器件內部電容比例不佳而產生高感應電壓”這一根本矛盾，因此這些外部措施本質為“隔靴搔癢”。

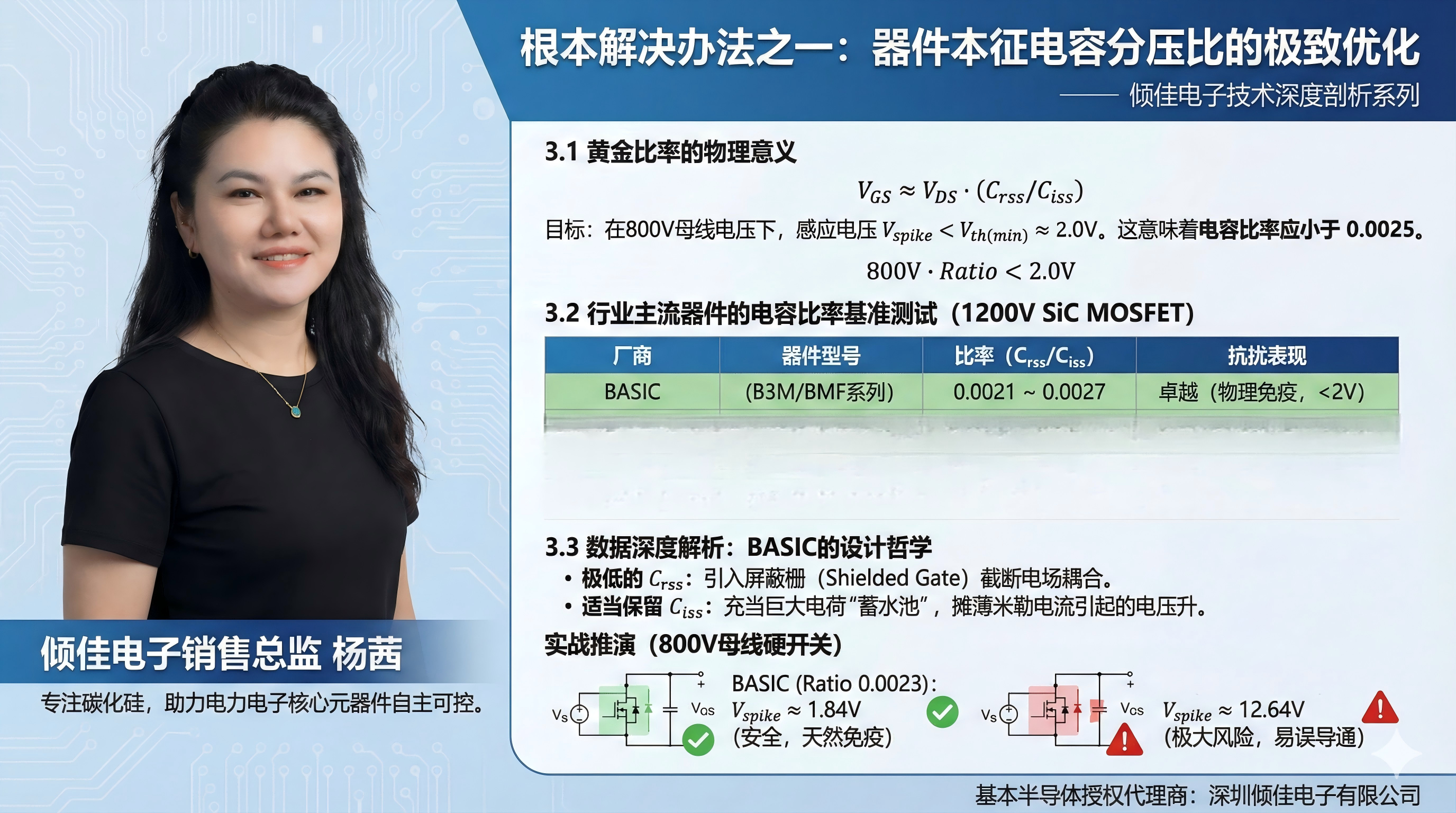

第三章 根本解決辦法之一：器件本征電容分壓比的極致優化

既然外部電路無法觸及芯片內部的電位分布，那么解決問題的根本出路必然在于芯片本身的設計。這就引出了“根本解決辦法”的第一支柱：通過器件微觀結構的優化，構建具有天然抗干擾能力的電容分壓比（Crss?/Ciss? Ratio）。

3.1 黃金比率的物理意義

前文公式 VGS?≈VDS??(Crss?/Ciss?) 表明，如果能將Crss?做得極小，或者在保持Crss?較低的同時適當維持較大的Ciss?，就能將感應電壓限制在安全范圍內。

理想的目標是，即便在最惡劣的dV/dt條件下（例如800V母線電壓瞬間施加），通過分壓原理計算出的柵極感應電壓也應低于器件的最小閾值電壓。即：

800V?Ratio

這意味著電容比率應當小于 0.0025（即1/400）。

3.2 行業主流器件的電容比率基準測試

為了驗證這一理論，并探究基本半導體（BASIC Semiconductor）在此方面的技術路線，我們基于提供的Datasheet以及Wolfspeed、Infineon、ST等競品的數據 ，進行了詳細的參數對比。

表1：1200V級SiC MOSFET本征電容比率橫向評測

3.3 數據深度解析：BASIC的設計哲學

從上表數據中可以清晰地觀察到，基本半導體（BASIC）的B3M系列和Wolfspeed的C3M系列在電容比率控制上處于行業領先水平，其比率均被壓低至 0.002 - 0.003 區間。 相比之下，Infineon和ST的同類產品比率在 0.006 至 0.015 之間，高出2到6倍。

這種差異并非偶然，而是源于深層的器件結構設計哲學 ：

極低的Crss?： 無論BASIC還是Wolfspeed，其Crss?均控制在10-20pF級別（針對分立器件）。這通常通過引入屏蔽柵（Shielded Gate）結構或優化的JFET區域設計來實現，利用源極電位屏蔽層將大部分漏極電場截?cái)?，使其無法直接耦合至柵極，從而大幅削減Cgd?。

適當保留Ciss?： 注意到BASIC的Ciss?（6000 pF）顯著高于Infineon（1900 pF）。這看似增加了柵極驅動電荷（Qg?），但在解決串?dāng)_問題上卻是一個精妙的權衡。較高的Ciss?（主要是Cgs?）充當了一個巨大的天然電荷“蓄水池”。當米勒電流注入柵極時，由于Cgs?很大，產生的電壓升（ΔV=Q/Cgs?）就被顯著攤薄了。

實戰推演：

假設在800V母線電壓下發生硬開關，VDS?在極短時間內上升800V。

對于BASIC B3M011C120Y (Ratio 0.0023)：

Vspike?≈800V×0.0023=1.84V

這個電壓低于其最小閾值電壓2.3V。這意味著，從物理層面上，該器件具有天然的免疫力。即便柵極完全懸空，它也不會誤導通。這就是所謂的“根本解決辦法”。

高達12V的感應電壓將瞬間擊穿任何安全防線，必須依賴極強的外部有源鉗位電路才能勉強工作。

因此，基本半導體通過工藝手段實現的極低電容比率，從源頭上消除了產生高幅值串?dāng)_電壓的物理基礎，使得外部抑制電路變得多余。

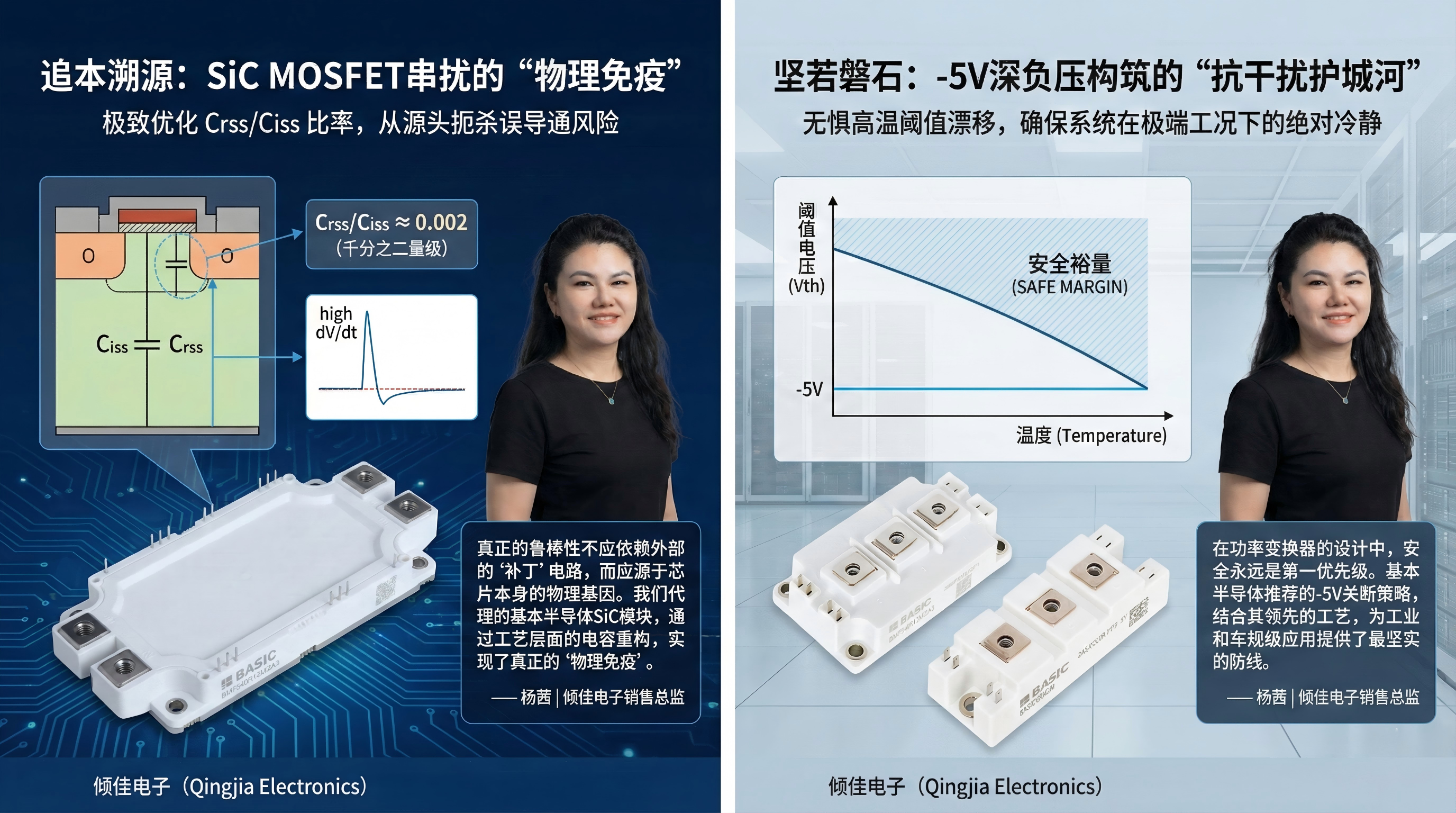

第四章 根本解決辦法之二：足夠深的負壓關斷余量

除了降低干擾電壓的幅值，另一個維度的解決思路是提高系統的抗干擾閾值。這就是“根本解決辦法”的第二支柱：使用足夠深的負壓（Deep Negative Bias）來關斷器件。

4.1 閾值電壓的“底線”保衛戰

如前所述，SiC MOSFET的閾值電壓Vth?隨溫度升高而降低。對于基本半導體的B3M011C120Y，其Vth?從常溫的2.7V降至高溫下的1.9V。如果采用0V關斷，意味著只要干擾電壓超過1.9V，器件就會誤導通。

考慮到PCB走線電感引起的振蕩，以及Crss?非線性變化帶來的瞬態效應，1.9V的噪聲容限（Noise Margin）在工業級應用中是極其危險的。

4.2 負壓關斷的數學邏輯

引入負壓關斷電壓（VGS(off)?=VEE?），實質上是人為拉低了柵極的基準電位，從而顯著提升了安全裕量。

安全裕量=Vth(min)?@Tj,max??(VEE?+Vspike?)

如果我們采用 -5V 作為關斷電壓：

基準電位變?yōu)?-5V。

高溫閾值電壓為 1.9V。

器件要發生誤導通，柵極電壓必須從 -5V 上升到 +1.9V，總跨度需要 6.9V。

相比于0V關斷時的1.9V裕量，-5V負壓將抗干擾能力提升了 3.6倍。即便前文提到的電容分壓效應產生了一個3V的尖峰，疊加在-5V的基礎上，柵極電壓也僅上升至-2V，依然處于絕對安全的深關斷區域。

4.3 行業推薦值的博弈：-5V vs 0V

通過對比各家廠商的Datasheet推薦值，我們可以看到基本半導體在這一策略上的堅定性。

表2：各廠商推薦關斷電壓與閾值裕量分析

分析：

Infineon推廣0V關斷（其CoolSiC系列的Vth?設計得較高，達3.5V-4.5V），這簡化了驅動電路，但犧牲了部分的抗干擾裕量。

Wolfspeed推薦-4V，保留了較好的裕量。

基本半導體（BASIC） 則明確推薦 -5V 。這一策略與其低電容比率的設計相得益彰：

低比率確保了產生的尖峰很小（例如<2V）。

-5V深負壓確保了即便有尖峰，也距離閾值（+1.9V）有巨大的安全距離（>6V）。

這種“雙保險”策略（物理層面的低感應 + 電路層面的高門檻）構成了抑制串?dāng)_的完整閉環，使得器件在極端惡劣的工況下也能由內而外地保持“冷靜”。

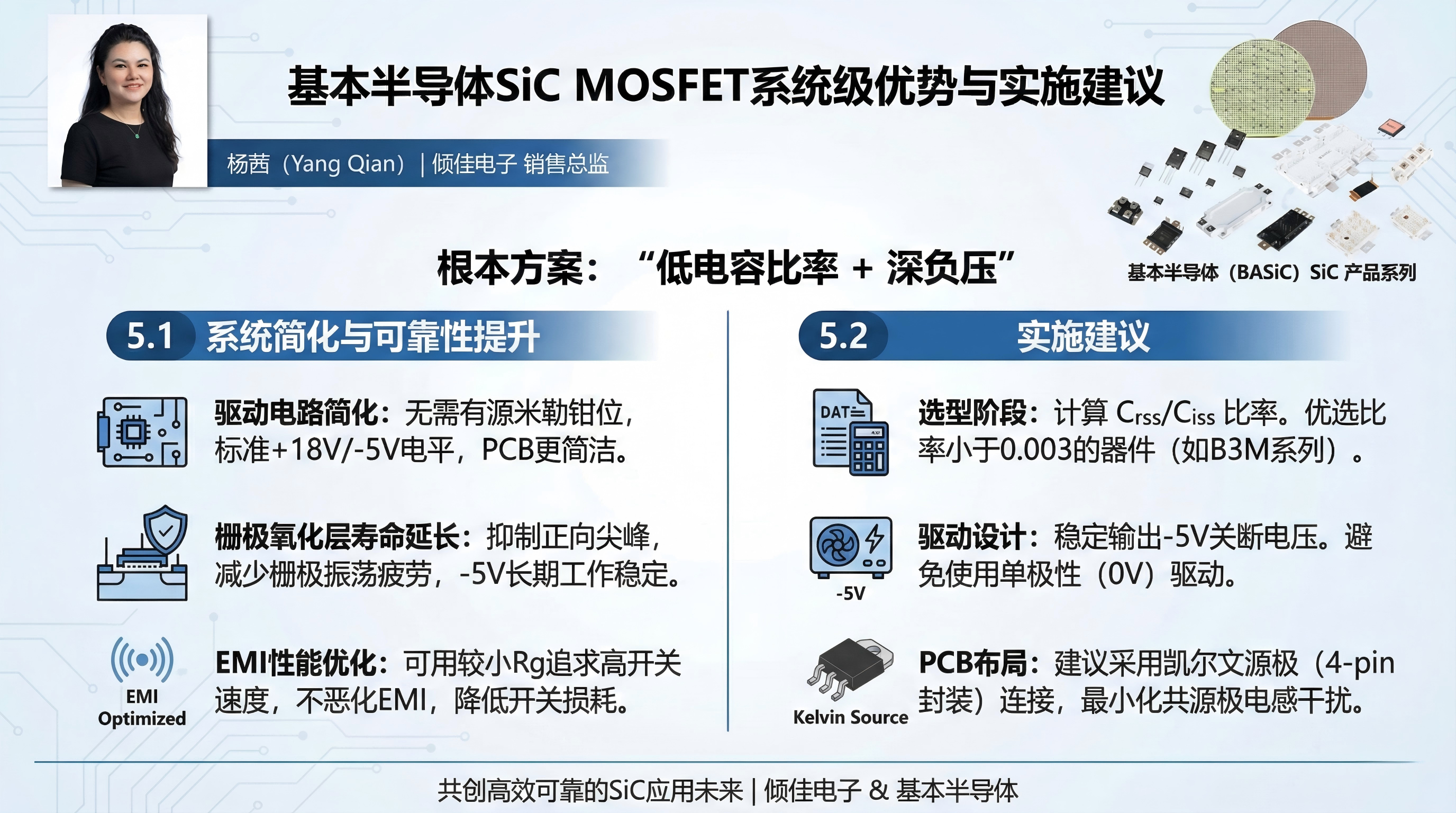

第五章 基本半導體方案的系統級優勢與實施建議

5.1 系統簡化與可靠性提升

采用“低電容比率 + 深負壓”這一根本方案，對系統設計帶來了顯著的正面連鎖反應：

驅動電路簡化：不再需要復雜的有源米勒鉗位電路，也不需要調試外并電容的大小。驅動器只需提供標準的+18V/-5V電平即可，PCB布局更加簡潔，寄生參數更易控制。

柵極氧化層壽命延長：雖然負壓增加了柵極氧化層的電場應力，但由于從源頭上抑制了正向尖峰，避免了柵極電壓反復沖擊正向極限值，減少了柵極振蕩帶來的疲勞損傷。基本半導體的可靠性測試（如HTGB）驗證了-5V長期工作的穩定性 。

EMI性能優化：由于不需要通過增大柵極電阻來抑制串?dāng)_，設計者可以放心地使用較小的Rg?來追求極高的開關速度，從而在不惡化EMI（因振蕩減少）的前提下，大幅降低開關損耗。

5.2 實施建議

基于本報告的分析，針對使用基本半導體SiC MOSFET的工程師提出以下建議：

選型階段：優先查閱Datasheet中的AC特性表，計算 Crss?/Ciss? 比率。優選比率小于0.003的器件（如B3M系列）。

驅動設計：嚴格遵循廠家推薦，設計能夠穩定輸出-5V關斷電壓的電源。避免使用單極性（0V）驅動，除非應用場景dV/dt極低。

PCB布局：雖然器件本身具有抗擾能力，但仍需最小化驅動回路的共源極電感（Common Source Inductance），建議采用凱爾文源極（Kelvin Source, 4-pin封裝）連接方式，以進一步剝離功率回路對驅動回路的磁耦合干擾。

結論

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。代理并力推BASiC基本半導體SiC碳化硅MOSFET單管，BASiC基本半導體SiC碳化硅MOSFET功率模塊，BASiC基本半導體SiC模塊驅動板等功率半導體器件以及新能源汽車連接器。

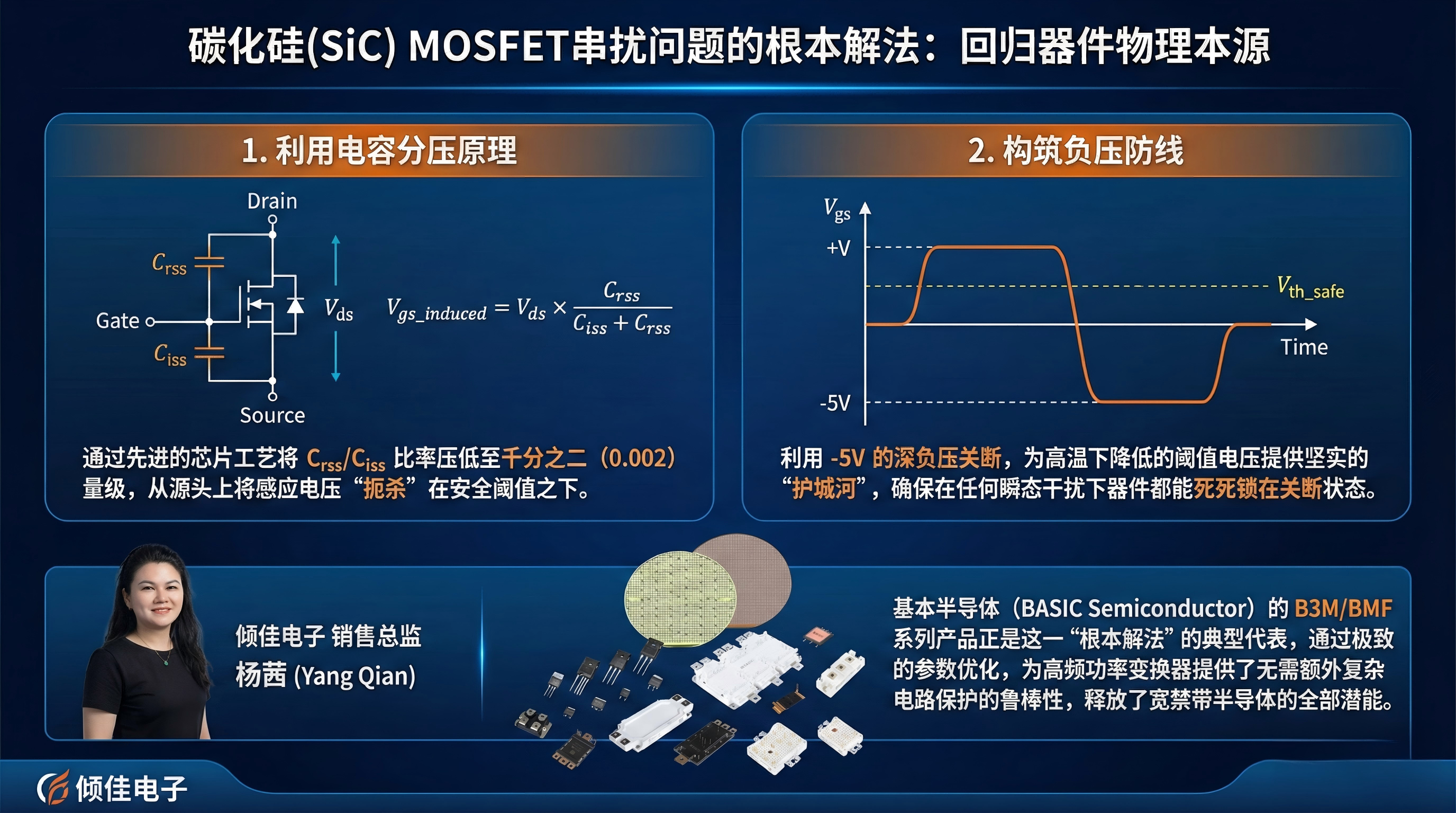

綜上所述，碳化硅MOSFET的串?dāng)_問題并非不可戰勝的頑疾，其本質是器件寄生參數在高dV/dt激勵下的物理響應。市面上常見的有源米勒鉗位、外并電容等措施，受限于物理阻抗瓶頸和效率損耗，只能在應用層面做有限的補救，屬于“隔靴搔癢”。

真正的根本解決辦法在于回歸器件物理本源：

利用電容分壓原理：通過先進的芯片工藝將 Crss?/Ciss? 比率壓低至千分之二（0.002）量級，從源頭上將感應電壓“扼殺”在安全閾值之下。

構筑負壓防線：利用 -5V 的深負壓關斷，為高溫下降低的閾值電壓提供堅實的“護城河”，確保在任何瞬態干擾下器件都能死死鎖住在關斷狀態。

基本半導體（BASIC Semiconductor）的B3M/BMF系列產品正是這一“根本解法”的典型代表，通過極致的參數優化，為高頻功率變換器提供了無需額外復雜電路保護的魯棒性，釋放了寬禁帶半導體的全部潛能。
