前言

聯發科發布了新一代的旗艦手機處理器：Helio X20，具體型號包括MT6797以及MT6797T。后者就是傳說中的雞血版X20：Helio X25。

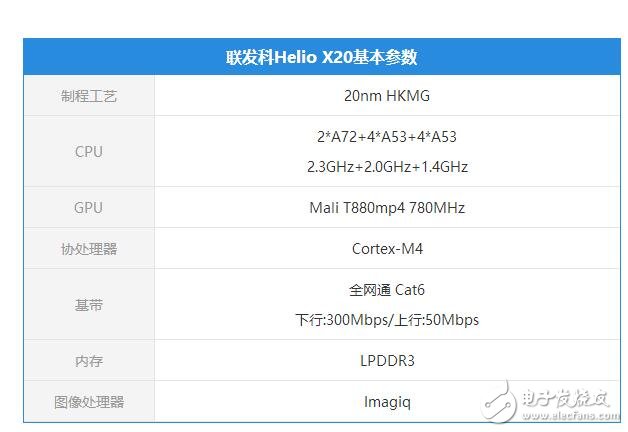

Helio X20基礎信息

Helio X20基于臺積電20nm HKMG制程工藝，三叢集架構，包括2*A72（2.3GHz）、4*A53（2.0GHz）、4*A53（1.4GHz），共10個核心，通過聯發科自主的MCSI互聯總線進行連接。GPU方面為780MHz的T880mp4。而網絡方面，X20集成了全網通Cat 6基帶。多媒體模塊則為新發布的Imagiq。

?
? ? ? ? ?而Helio X25則為X20的提頻版，A72核心頻率提高至2.5GHz，GPU頻率則提高至850MHz。

10核心設計的前提：體驗比跑分重要

作為手機領域第一顆10核心處理器，Helio X20確實是一個里程碑式的產品。在2013年的1月，三星發布了全球首款8核處理器：Exynos 5410，雖然這顆處理器僅能以4+4這樣的形式工作（不能8核全開），但它確實引領了手機處理器進入8核時代。而3年之后，10核心的Helio X20來了。

Helio X20定位現時聯發科最高階處理器，使用了業界相當多非常領先的技術，而關于10個核心的“夸張”設計，聯發科副總經理暨CTO 周漁君先生表示，Helio X20不是為了把核心數量往上堆而采用了10個核心，更不是僅為了在跑分上刷新紀錄。其實10核心由三叢集衍生而來，而三叢集又由用戶的實際需求衍生。不同的軟件有不同的性能需求，三叢集結構則有利于根據應用對性能的需求程度去調用不同的核心，從而讓Soc處于最佳的運行狀態，長時間地為用戶帶來更好的體驗。更詳細的解析請往下看。

CPU：三叢集著重細分任務 降低功耗

Helio X20里面的10個核心通過MCSI互聯總線進行連接，形成三個叢集核心群，這三個核心群通過CorePilot 3.0技術進行實時的調控。CorePilot 3.0當中有一個Square的排前算法，這個算法會考慮到應用的類別，對應用的特性有一個實時的學習，從而知道這個應用對性能的需求程度，再調用相對應的核心去進行運算。

三叢集核心結構

而在核心進行運算時，不同叢集的核心依然可以不斷去調節，任何大小核心可以搭配互相使用，可以兩大一小、可以三中四小，切換依據當前Soc的狀況以及應用對運算的需求，包括整個Soc的功耗/發熱、各個模塊（modem、多媒體等等）的功耗。核心之間可以無縫切換。

其實，Helio X20最重要的不是10核心的設計，而是三叢集這樣的結構。舉個例子，汽車一開始可能只有2檔或者3檔，發展到如今擁有5檔甚至6檔，細分檔位的設計為的就是汽車在不同速度時能充分利用發動機的輸出動能，從而減少能量損耗，降低油耗。而Helio X20使用的三叢集核心設計，就能讓處理器的使用效率更高，從而減少電池的損耗。

三叢集結構更省電

三叢集核心分別有大、中、小三個叢，其中大核（2.3GHz的A72）用于處理器負載較大，性能需求比較高的程序，而一般的應用性能需求不大，就可以使用小核（1.4GHz的A53）去處理，大核就可以休息，而對于一些中等負載的應用，X20便可以調用中核（2.0GHz的A53）來處理。（核心各自也可以調整時鐘頻率）細分不同核心的使用條件，讓核心的利用率更高，從而減少功耗。

總體來說，三叢集的結構無論在日常使用還是跑分上都比常見的雙叢集結構改進不少。當然，最重要的還是功耗上的控制比雙叢集更優秀。

協處理器：完成工作無需依賴CPU

Helio X20除了采用三叢集的結構提升CPU核心的利用率，降低功耗之外，還整合了arm的Cortex-M4低功耗協處理器，支持多種always-on手機應用，例如音樂播放器、語音控制、GPS模塊等等。Cortex-M4采用獨立的電源管理系統，可以保持極低功耗的情況下處理性能需求不大的任務。無需調用CPU核心，節省電池的消耗。

圖像信號處理器：更先進的Imagiq

除了CPU，Helio X20集成的Imagiq圖像信號處理器（ISP）也是這顆Soc的亮點。Imagiq處理器主要用于發揮雙主攝像頭的優勢，提升畫質以及視頻拍攝體驗，并且降低拍攝難度。

Imagiq景深虛化演示

Imagiq當中具體的技術有相當多，筆者就抽幾點大家關注的出來說一下。1.實時景深、2.彩色+黑白雙鏡頭的支持、3.混合式自動對焦、4.圖像防抖+電子防抖系統、5.32倍超慢鏡

1.）實時景深：利用景深圖將照片中的拍攝主體與背景映射到多個圖層，Imagiq能智能識別主體和背景，讓后期景深調節成為可能。

2.）彩色+黑白雙鏡頭的支持：magiq支持黑白+彩色的雙攝像頭設計，其中彩色用于成像，黑白用于捕捉3倍的光源，讓畫面更明亮。

3.）混合式自動對焦：支持激光對焦與混合對焦，在弱光的環境下依然順利對焦。

4.）圖像防抖+電子防抖系統：前者通過將連拍的4張照片整合成一張，消除抖動帶來的模糊，而后者通過陀螺儀，實時將抖動信號反饋到鏡頭模組，音圈馬達作出對應運動，補償因抖動產生的位移量。

5.）32倍超慢鏡：magiq支持將拍攝的720p視頻或者480幀拍攝的1080p視頻，以1/32的慢速播放， 從而生成960FPS視頻，而且用戶還可以在超慢鏡效果下自主編輯視頻。就像iPhone 6/6s上的超慢鏡拍攝。

網絡：低功耗全網通基帶

Helio X20集成了支持全網通的基帶，下行支持2*20MHz雙載波聚合理論速度達到300Mbps，達到Cat 6標準，上行則為50Mbps，支持4G+網絡、VoLTE、雙卡雙待盲插等等。

4G+待機功耗

由于采用了射頻動態檔位控制技術，所以其4G+網絡的待機功耗非常低。而在上周Helio X20發布會的現場，聯發科也為我們展示了搭載這一平臺手機的4G+待機功耗，由于手機正處于4G+網絡，熄屏待機，所以主要耗電的模塊只有基帶與M4協處理器，此時實測整機功耗僅為278mA，而其他平臺處于4G網絡的待機功耗約為1500mW，4G+還需通過載波聚合這個過程，相信功耗會大于1500mW。

屏幕顯示：配備MiraVision技術

屏幕作為用戶觀看手機內容的最主要通道，不少?gòu)S商都著力于提高手機屏幕的顯示性能，而Helio X20則配備名為MiraVision的技術，為用戶到來更良好的視覺體驗。其主要包括四個部分：1.藍光濾波技術、2.變色龍顯示技術、3.視頻畫質增強技術 以及4.120FPS虛擬實鏡技術

MiraVision中的變色龍顯示技術

1.）藍光濾波技術：眾所周知，LCD屏幕發出的藍光（接近UV紫外線，波長在450nm至470nm之間的可見光）會損害我們的眼睛，而MiraVision通過記憶色保護算法，去除圖像中的藍光成分，從而保護眼睛。

2.）變色龍顯示技術：通過手機屏幕上方特制的光線傳感器，去檢測手機所處環境的真實光線，從而自動調整屏幕的色彩以及亮度，讓屏幕畫面的色彩與周?chē)h(huán)境更接近，從而帶來更舒適的觀看體驗。

3.）視頻畫質增強技術：通過視覺最佳化參數萃取算法，對低分辨率的視頻進行細節上的補強，從而創造接近于高分辨率的視頻體驗。

4.）120FPS VR技術：更高幀數的VR技術可以在用戶移動VR設備時（畫面移動），大幅減少畫面拖動的情況，從而帶來更真實，流暢的VR視覺體驗。

總結

Helio X20在規格以及技術上都作出了相當多的嘗試，無論是三叢集結構的設計，Corepilot 3.0技術的應用，還是更低功耗的基帶模塊，都可以看出Helio X20這顆Soc不只是為了在峰值性能上試圖領先對手，更是通過新技術的應用讓Soc能長時間保持最佳性能狀態，避免經常調用大核造成功耗過高，發熱量過大的問題。

可能有不少朋友不理解10核心設計，但Helio X20好不好，相信市場以及這顆Soc的實際表現會給出最終的答案。
