該UCC27302A是一款堅固耐用的柵極驅動器，設計用于驅動兩個半橋或同步降壓配置的N溝道MOSFET，絕對最大自舉電壓為120V。其3.7A峰值源電流和4.5A峰值灌電流能力使UCC27302A能夠驅動大功率MOSFET，并在通過米勒高原的過渡過程中將開關損耗降至最低。開關節點（HS引腳）可以處理負瞬態電壓，從而保護高側通道免受寄生電感和雜散電容引起的固有負電壓的影響。

輸入與電源電壓無關，能夠承受-10V和+20V絕對最大額定值。低側和高側柵極驅動器在彼此的導通和關斷之間匹配為4ns，并分別通過LI和HI輸入引腳進行控制。但是，每當 LI 和 HI 輸入同時為高電平時，輸入互鎖邏輯將使兩個驅動器輸出變?yōu)榈碗娖?。片?nèi)120V額定自舉二極管無需添加分立自舉二極管。為高側和低側驅動器提供欠壓鎖定 （UVLO），提供對稱的導通和關斷行為，并在驅動電壓低于指定閾值時強制輸出為低電平。
*附件：ucc27302a.pdf

特性

• 驅動兩個半橋配置的 N 溝道 MOSFET
• –40°C 至 +150°C 結溫范圍
• HB 引腳上的 120V 絕對最大電壓
• 3.7A 源電流，4.5A 灌電流輸出電流
• 7V 至 17V VDD 工作范圍（最大 20V 絕對值），帶 UVLO
• –（28–VDD）V 絕對值HS引腳上的最大負瞬態容差（<100ns脈沖）
• –10V 至 +20V abs 最大輸入引腳容差，與電源電壓范圍無關（TTL 兼容）
• 切換參數：
  • 20ns典型傳播延遲時間
  • 1000pF負載時，上升時間為7.2ns，下降時間為5.5ns
  • 4ns典型延遲匹配
• 集成自舉二極管
• 輸入聯鎖
• 禁用時以低電流消耗（典型值3μA）啟用/禁用功能（僅限D(zhuǎn)RC封裝）

參數

方框圖

?1. 產品概述?
UCC27302A是德州儀器（TI）推出的高性能半橋驅動器，專為驅動兩個N溝道MOSFET設計，適用于同步降壓或半橋配置。關鍵特性包括：

• ?電壓范圍?：120V絕對最大HB引腳電壓，7V-17V VDD工作范圍（20V絕對最大值）
• ?驅動能力?：3.7A源電流/4.5A灌電流
• ?溫度范圍?：-40°C至+150°C結溫
• ?集成功能?：內置120V自舉二極管、輸入互鎖邏輯、使能/禁用控制（僅DRC封裝）

?2. 核心特性?

• ?快速開關性能?：20ns典型傳播延遲，7.2ns上升/5.5ns下降時間（1000pF負載）
• ?抗干擾設計?：輸入引腳可耐受-10V至+20V電壓，獨立于供電電壓
• ?保護機制?：高低側UVLO（欠壓鎖定）、負瞬態電壓耐受（HS引腳支持-28V瞬態）
• ?封裝選項?：DDA（帶PowerPAD?的SOIC-8）、D（SOIC-8）、DRC（VSON-10，支持使能功能）

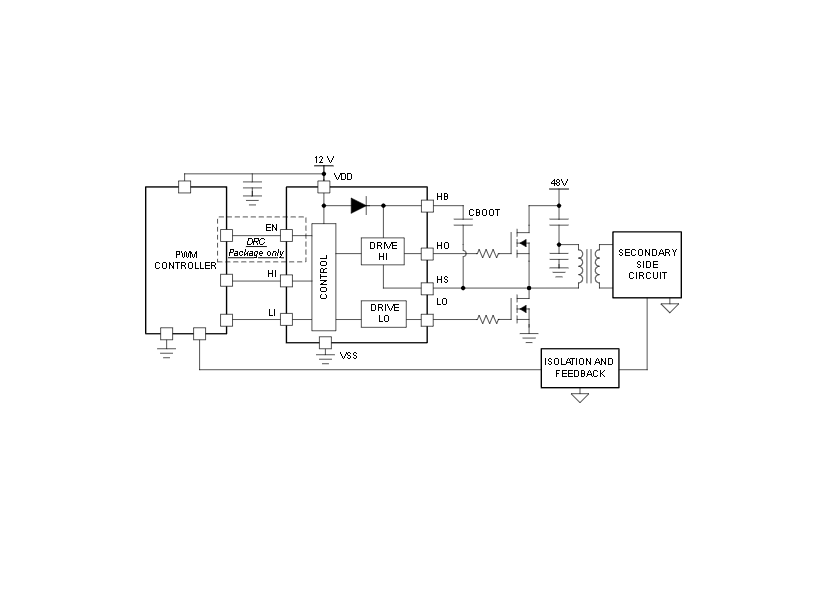

?3. 典型應用?

• 太陽能功率優化器和微逆變器
• 電信/工業電源、UPS系統
• 儲能系統、電池測試設備

?4. 功能模塊詳解?

• ?輸入互鎖?：當HI和LI輸入同時為高時，強制關閉輸出防止直通。
• ? 使能控制（DRC封裝） ?：EN引腳拉高啟用，拉低或懸停時僅消耗3μA靜態電流。
• ?自舉電路?：集成二極管簡化外部設計，需外接0.022-0.1μF電容。
• ?電平轉換?：高速低功耗，確保高低側信號同步。

?5. 電氣參數?

• ?UVLO閾值?：VDD上升閾值5.7V（典型），HB上升閾值5.3V（典型）
• ?開關特性?：4ns典型延遲匹配，優化死區時間
• ?ESD防護?：HBM 2000V，CDM 1500V

?6. 設計注意事項?

• ?布局建議?：低ESR旁路電容需靠近器件引腳，減少寄生電感。
• ?負壓處理?：HS引腳瞬態負壓需通過外部肖特基二極管鉗位（如HO-HS間）。
• ?噪聲抑制?：輸入引腳建議添加1-10nF濾波電容。
