DRV3205-Q1 橋式驅動器專用于汽車三相無刷直流電機控制應用。該器件為標準級 N 溝道 MOSFET 晶體管提供六個專用驅動器。帶有集成 FET 的升壓轉換器提供過載電壓，即使在低至 4.75 V 的低電池電壓下，也能完全控制功率級。強大的驅動器強度適用于大電流應用，并可編程以限制峰值輸出電流。
*附件：drv3205-q1.pdf

該器件集成了強大的 FET 保護和系統監控功能，例如 Q&A 看門狗以及 I/O 電源和 ADC 基準電壓的電壓監控器。集成的內部診斷功能可以通過 SPI 接口訪問和編程。

特性

符合 AEC-Q100 標準，適用于汽車應用：
- 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
用于電機控制的三相橋式驅動器
適用于 12V 和 24V 應用
三個集成高精度電流檢測放大器
集成升壓轉換器，柵極驅動至 4.75 V
驅動 6 個獨立的 N 溝道功率 MOSFET
用于大電流 FET 的強 1A 柵極驅動
可編程死區時間
PWM 頻率高達 20 kHz
支持 100% 占空比作
短路保護
- VDS 監控（可調節檢測級別）
- 分流電流限制（可調檢測電平）
過壓和欠壓保護
過熱警告和關閉
通過 SPI 進行復雜的故障檢測和處理
系統監督
- 問答看門狗
- I/O 電源監控
- ADREF 監控
可編程內部故障診斷
睡眠模式功能
熱增強型 48 引腳 HTQFP PowerPAD? IC 封裝（7 mm × 7 mm 主體）

參數

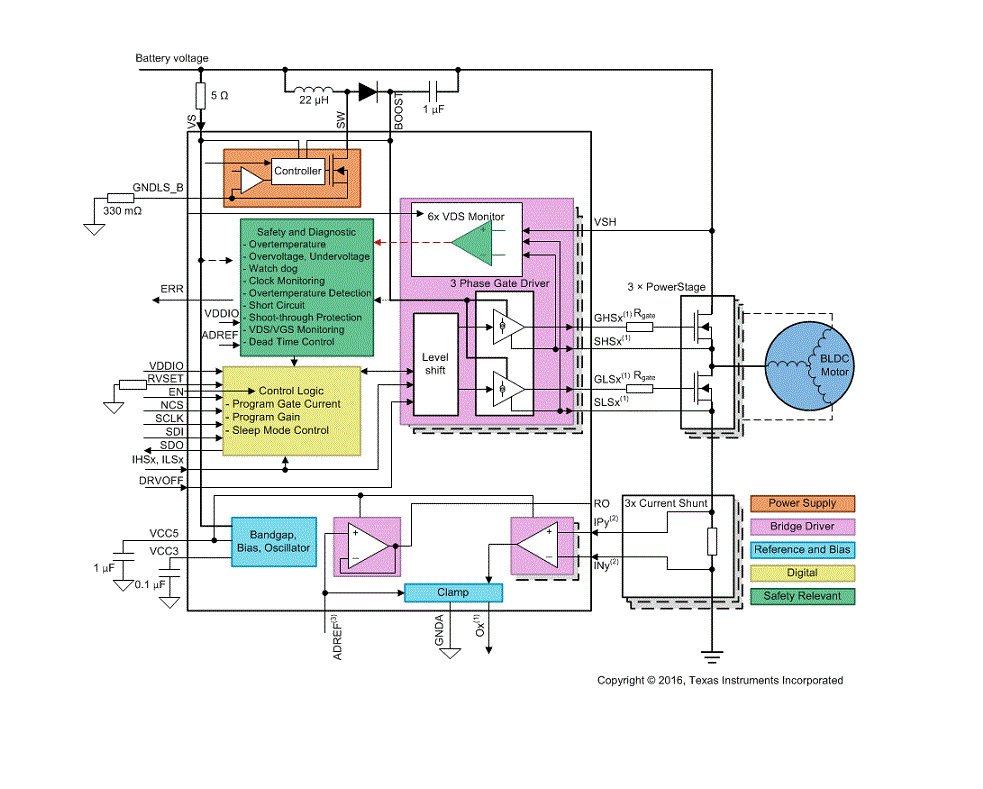

方框圖

?1. 核心特性?

?汽車級認證?
- AEC-Q100 Grade 1認證（-40°C至125°C工作溫度）
- ESD防護：HBM ±2kV / CDM ±500V
?三相橋驅動架構?
- 驅動6個獨立N溝道MOSFET，支持12V/24V應用
- 集成1A強柵極驅動能力，可編程死區時間
?集成電流檢測放大器?
- 3通道高精度電流檢測（增益可配置：8/12/16/32 V/V）
- 支持±3V共模輸入范圍，帶寬5MHz
?保護與診斷?
- VDS/VGS監測、短路保護、過溫預警（165°C）與關斷（195°C）
- SPI可編程故障診斷與系統監控（Q&A看門狗、電壓監測）

?2. 關鍵參數?

?參數?	?規格?
?工作電壓?	4.75V-40V（啟動最低4.85V）
?柵極驅動電流?	峰值1A（可編程為0.15A-1.1A）
?PWM頻率?	最高20kHz（支持100%占空比）
?封裝尺寸?	48引腳HTQFP（7mm×7mm PowerPAD?）
?熱阻?	RθJA 25.7°C/W（帶散熱焊盤）

?3. 技術亮點?

?集成升壓轉換器?
- 內置FET提供4.75V低壓?jiǎn)?dòng)能力，輸出15V（典型值）驅動高壓側MOSFET
?SPI可編程控制?
- 通過SPI接口配置驅動電流、死區時間（精度±15%）、VDS監測閾值（0.1-2V）
?電流檢測優化?
- 輸入偏置電流<90μA，失調電壓±1mV（25°C），支持25pF負載快速穩定（0.8μs）

?4. 典型應用?

?汽車電機控制?
- 電動轉向（EPS）、電子制動、變速箱泵驅動
?布局建議?
- VS引腳需并聯22μH電感+1μF電容（升壓電路）
- 電流檢測走線需對稱布局以降低共模干擾
?設計公式?
- 柵極驅動損耗：P = Qg × VBOOST × ?PWM × 6（Qg為MOSFET柵極電荷）

?5. 版本更新?

?文檔版本?：SLVSCV1E（2017年2月修訂）
?關鍵變更?：
- 新增傳播延遲曲線（典型特性章節）
- 優化RVSET電阻誤差檢測閾值（1.5kΩ→1.4kΩ）
- 修正VCC5短路電流參數（70mA→80mA）

?適用場景?：需高可靠性、高集成度的汽車三相無刷電機驅動系統，尤其適合空間受限的ECU設計。
