DRV3220-Q1 橋式驅動器專用于汽車三相無刷直流電機控制應用。該器件為標準級 N 溝道 MOSFET 晶體管提供六個專用驅動器。帶有集成 FET 的升壓轉換器提供過載電壓，即使在低至 4.75 V 的低電池電壓下，也能完全控制功率級。強大的驅動器強度適用于大電流應用，并可編程以限制峰值輸出電流。

該器件集成了強大的 FET 保護和系統監控功能，例如 Q&A 看門狗以及 I/O 電源和 ADC 基準電壓的電壓監控器。集成的內部診斷功能可以通過 SPI 接口訪問和編程。
*附件：drv3220-q1.pdf

特性

符合 AEC-Q100 標準，適用于汽車應用：
- 器件溫度等級 1：–40°C 至 +125°C 環境工作溫度
用于電機控制的三相橋式驅動器
適用于 12V 和 24V 應用
集成升壓轉換器，柵極驅動至 4.75 V
驅動 6 個獨立的 N 溝道功率 MOSFET
用于大電流 FET 的強 1A 柵極驅動
可編程死區時間
PWM 頻率高達 20 kHz
支持 100% 占空比作
短路保護
- VDS 監控（可調節檢測級別）
過壓和欠壓保護
過熱警告和關閉
通過 SPI 進行復雜的故障檢測和處理
系統監督
- 問答看門狗
- I/O 電源監控
- ADREF 監控
可編程內部故障診斷
睡眠模式功能
熱增強型 48 引腳 HTQFP PowerPAD IC 封裝（7 mm × 7 mm 機身）

參數

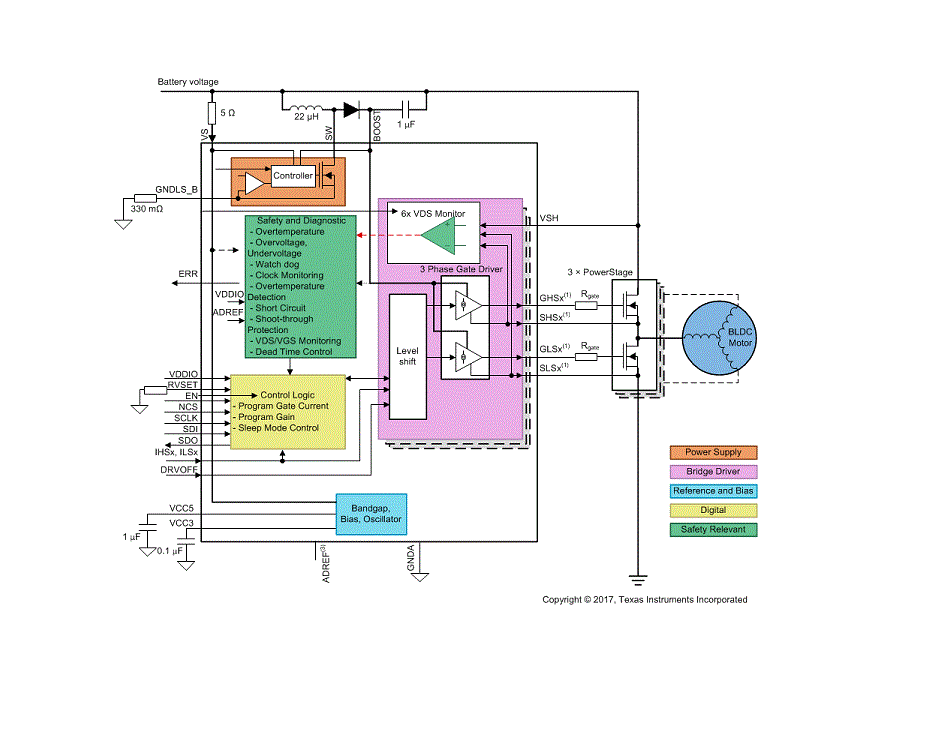

方框圖

?1. 核心特性?

?汽車級認證?
- AEC-Q100 Grade 1（-40°C至125°C環境溫度）
- 適用于12V/24V電池系統，支持4.75V至40V寬電壓輸入
?驅動能力?
- 集成6路N溝道MOSFET驅動，支持1A峰值柵極驅動電流
- 內置升壓轉換器（輸出4.75V過驅動電壓）
?保護功能?
- VDS監測可調短路保護、過壓/欠壓保護
- 熱警告（165°C）及關斷（195°C）
- SPI可編程故障診斷與系統監控（看門狗、電源監測等）

?2. 關鍵參數?

?參數?	?規格?
?封裝?	48引腳HTQFP PowerPAD?（7mm×7mm）
?PWM頻率?	最高20kHz（支持100%占空比）
?死區時間?	可編程，精度±15%
?靜態電流?	睡眠模式30μA，待機模式8.5mA

?3. 典型應用?

?汽車電子?：電動轉向系統（EPS）、電子制動、變速箱控制
?工業電機?：三相無刷直流（BLDC）/永磁同步（PMSM）電機驅動
?高可靠性場景?：符合ISO 26262功能安全要求

?4. 功能架構?

?控制接口?
- 支持3路或6路PWM輸入，兼容SPI配置（4MHz時鐘）
- 集成VCC3（3.3V）和VCC5（5V）穩壓器供外部MCU使用
?柵極驅動?
- 可編程驅動電流（4檔位：0.15A/0.65A/1.1A/1.9A）
- 傳播延遲典型值200ns（負載10nF時）
?升壓電路?
- 內置開關管（Rdson 0.25Ω），支持22μH電感+肖特基二極管拓?fù)?/li>

?5. 保護機制?

?電壓監控?
- ADREF/VDDIO過壓閾值：3.3V模式（3.696V-3.894V），5V模式（5.6V-5.9V）
- 電池欠壓關斷：4.5V（恢復4.6V）
?故障診斷?
- 通過ERR引腳和SPI寄存器（STAT0-STAT9）實時反饋故障類型
- 支持VGS異常檢測（高壓側>8.5V或低壓側<2V觸發）

?6. 設計要點?

?PCB布局建議?
- 功率回路優先使用短而寬的走線
- 升壓電路元件（L1/D1）靠近器件放置以減小寄生電感
- PowerPAD需通過多過孔連接至底層地平面散熱
?外圍元件選型?
- 柵極電阻（Rgate）根據EMI和開關損耗需求調整
- VCC5需1μF陶瓷電容，VCC3需0.1μF陶瓷電容去耦
