電機控制器作為動力調節和運動控制的核心模塊，廣泛應用在工業自動化、新能源汽車、機器人、無人機等領域。在科技持續革新的推動下，電機驅動與控制技術正經歷多維突破，其核心器件電機驅動IC正加速向高效率、高集成、智能化方向演進。

面向電機市場用戶需求，極海持續拓展電機專用芯片產品陣容，致力于為用戶提供多元化產品選擇。為滿足用戶在系統設計上的多樣化需求，極海正式推出GHD1620T 600V電機專用柵極驅動器及首款GHP500N05智能功率模塊IPM新品。

GHD1620T

600V雙N溝道單相電機專用柵極驅動器

GHD1620T內部集成低壓差自舉二極管，可為高側電路提供足夠的電壓驅動開關；同時內置溫度傳感器輸出，實現溫度補償和自適應控制，優化電機控制能效；支持寬電壓范圍10V~20V，提供3.3V/5V邏輯輸入兼容，懸浮偏移電壓+600V，適用于各種直流無刷/有刷電機應用方案。

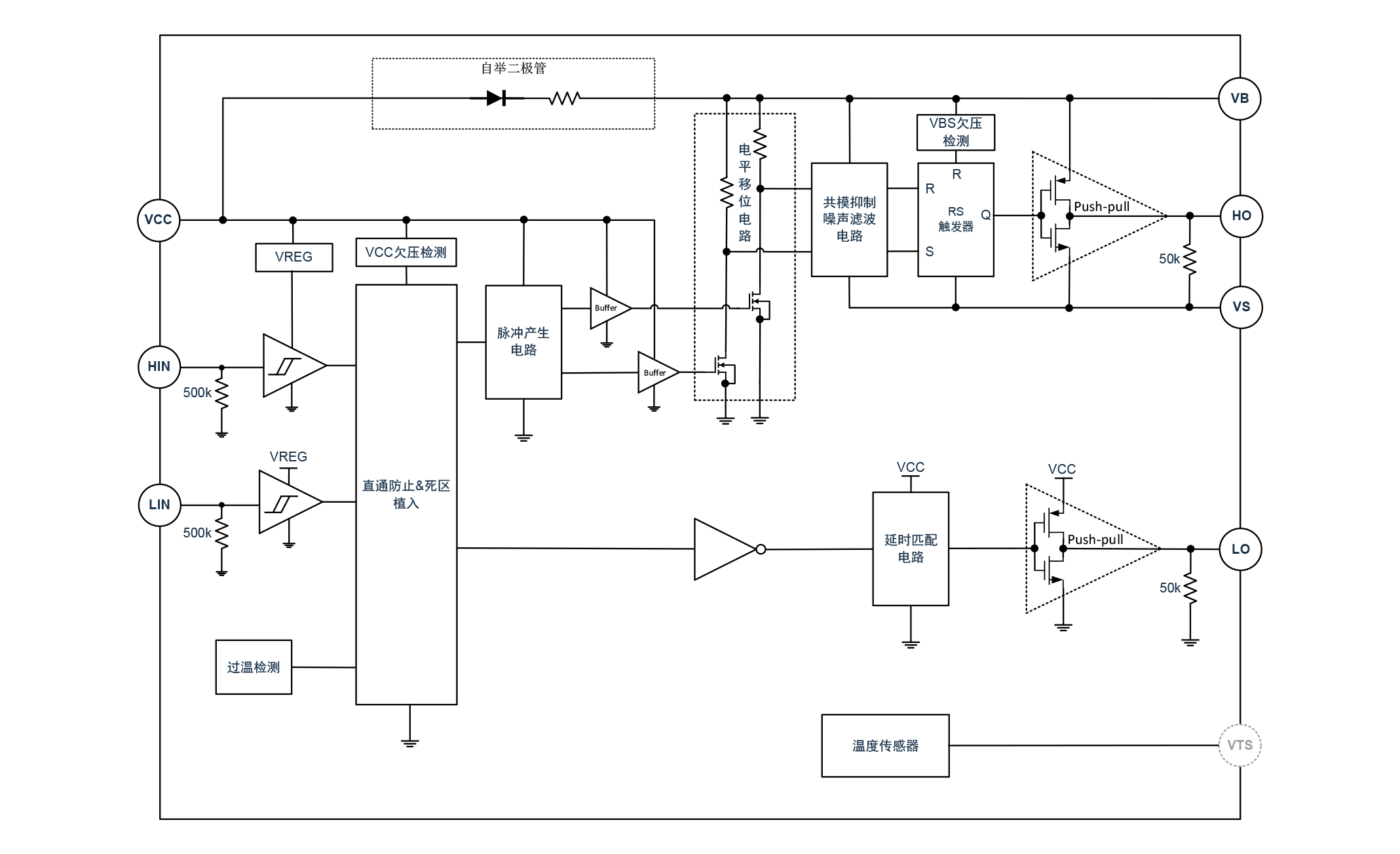

GHD1620T芯片框圖

該系列產品內置多重保護功能，如VCC/VBS欠壓保護、過溫保護、直通防止功能以及內置400ns死區時間，可有效保護功率器件穩定運行。

內嵌輸入/輸出下拉電阻，提供穩定的驅動能力；具備高低側通道匹配和輸出/輸入同相，簡化控制邏輯，有效提升電機效率；峰值輸出電流45mA@15V，1nF負載上升時間550ns；峰值輸入電流230mA@15V，1nF負載下降時間70ns，有效降低功率器件開關損耗。

GHP500N05

500V/5A高性能MOSFET半橋電機IPM

極海推出的首款智能功率模塊GHP500N05，集成600V耐壓柵極驅動器及500V /5A高性能快恢復MOSFET，內置自舉二極管、溫度傳感器輸出以及具備多重保護功能，實現驅動+MOSFET一體化，簡化外圍電路設計，提升系統效率。

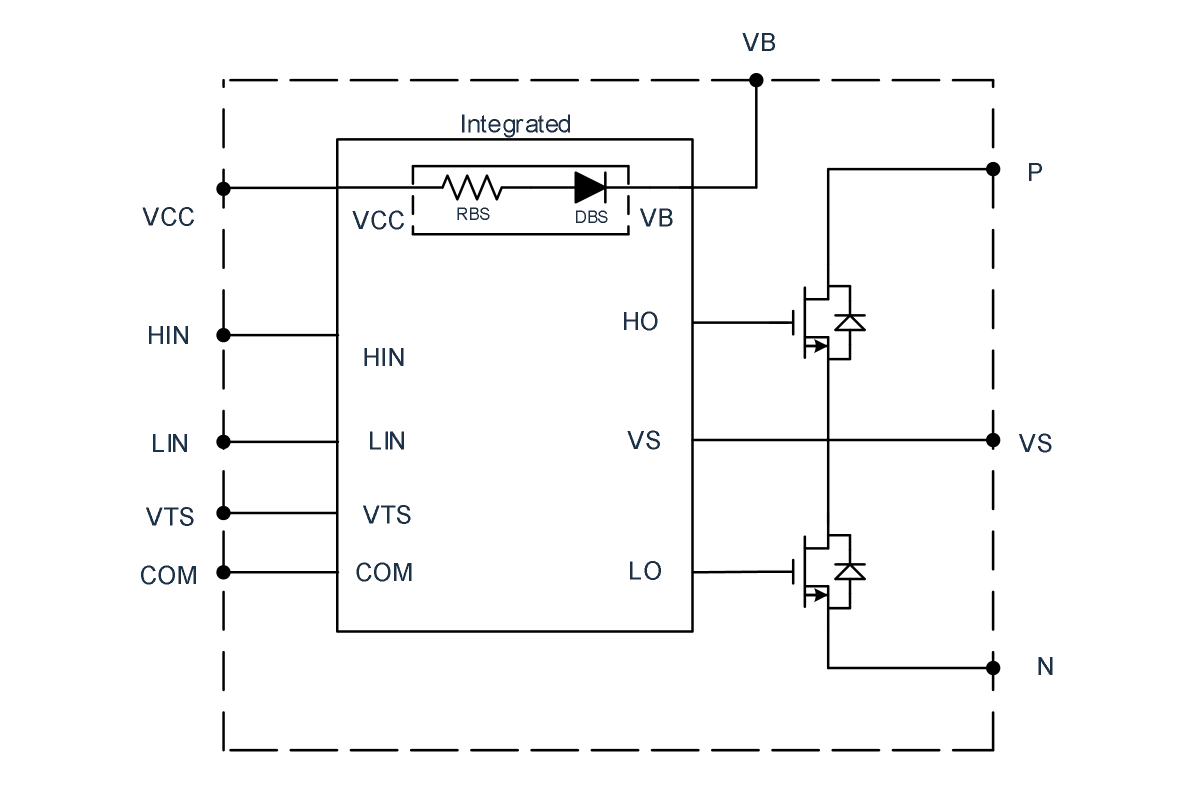

GHP500N05芯片框圖

GHP500N05支持電源電壓工作范圍10V~20V，3.3V/5V邏輯輸入兼容，實現與不同邏輯電平電路工作；內置直通防止功能和400ns死區時間，防止直通觸發短路，提升電路安全性與穩定性；具備50V/ns的dvs/dt抗干擾度，VS引腳邏輯運行電壓-11V，邏輯輸入負電壓容差-11V，確保模塊在電壓快速變化時仍能正常工作。

應用場景

產品均可應用于：高壓吊扇、高速風筒、油煙機、高壓水泵等場景。

極海具備完善的電機生態系統，配備工具鏈、多場景DEMO以及快速響應的技術支持服務，為客戶提供一站式開發體驗，助力客戶縮短產品上市周期。極海還將持續為電機應用市場推出高效率、低功耗、小型化、集成化的產品及解決方案，以滿足客戶在工業控制、新能源汽車、智能機器人、智能家電等領域深度開發需求。

l GHD1620T芯片工作溫度范圍為-40℃~105℃，提供SOP8封裝

l GHP500N05芯片工作溫度范圍為-40℃~105℃，提供ESOP9封裝

目前兩款產品正式發布，索樣可聯系極海各辦事處銷售經理或掃描下方二維碼進行登記。
