　　凌力爾特公司 (Linear Technology Corporation) 推出一款完整的高壓側電流檢測器件LT6109，該器件包括一個電流檢測放大器、兩個比較器和一個精確的400mV電壓基準。當與一個分流電阻器相連時，高端電流檢測放大器可精確地提取分路電壓、將其放大并轉移至地。這個輸出可用于監視，并可連至兩個內置比較器之一。LT6109非常適用于電流測量和負載電流故障監視，尤其是因為LT6109的每一個組件都提供了卓越的精確度和速度。該電流檢測放大器具有少于350μV的失調，比較器和基準合起來的門限誤差不到2%。從放大器的輸入至比較器的輸出，LT6109可在1.4μs時間內對超過門限的事件做出響應。

　　外部電阻器設定放大器增益和比較器跳變點，而且因為增益電阻器是放大器準確度的主要決定因素，所以使用精確的電阻器可實現優于1%的準確度。LT6109具有LT6109-1和LT6109-2兩個版本。LT6109-1的比較器輸入以相反的極性連到內部基準，從而允許窗口比較，如過流和欠流情況。LT6109-2的比較器輸入以相同的極性連接，允許兩個門限電平，如“報警”和“緊急情況斷接”。漏極開路輸出可確保至其他系統組件的簡易連接，而比較器鎖存則實現了高速事件的檢測能力。LT6109全面規格在-40℃至125℃的工作溫度范圍，采用小型10引線MSOP封裝。

　　凌力爾特公司設計經理Kris Lokere表示：“LT6109不僅是一個集成了分立組件的器件，而且每個元件都能提供卓越的性能，經整合后，該器件為電流監視領域樹立了新的標準?！?/p>

　　LT6109的所有版本都已全面投產，千片批購價均為每片1.84美元。

?

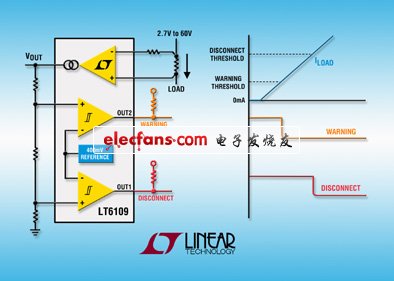

　　照片說明：準確的電路故障保護和報警

　　性能概要：LT6109

　　●電流檢測放大器

　　○快速階躍響應：500ns

　　○低失調電壓：最大值為350μV

　　○低輸入偏置電流：最大值為300nA

　　●內部400mV精確基準

　　●具復位的內部閉鎖比較器

　　○快速響應時間：500ns

　　○總門限誤差：最大±2%

　　○兩個比較器極性選項

　　●寬電源電壓范圍：2.7V至60V

　　●電源電流：550μA

　　●低停機電流：5μA

　　●規格在-40℃至125℃的工作溫度范圍

　　●采用10引線MSOP封裝
