LM74810-Q1 理想二極管控制器驅動和控制外部背靠背 N 溝道 MOSFET，以模擬具有電源路徑開/關控制和過壓保護的理想二極管整流器。3V 至 65V 的寬輸入電源可保護和控制 12V 和 24V 汽車電池供電的 ECU。該器件可以承受并保護負載免受低至 –65 V 的負電源電壓的影響。集成的理想二極管控制器 （DGATE） 驅動第一個 MOSFET，以取代肖特基二極管，用于反向輸入保護和輸出電壓保持。3.8mA 的強電荷泵具有 60mA 峰值 GATE 源電流驅動級和短導通和關斷延遲時間，可確?？焖偎矐B(tài)響應，確保在 ISO16750 或 LV124 等汽車測試期間實現穩健高效的 MOSFET 開關性能，其中 ECU 會受到輸入短時中斷和高達 200KHz 頻率的交流疊加輸入信號的影響。該器件在電源路徑中具有第二個 MOSFET，允許使用 HGATE 控制進行負載斷開（ON/OFF 控制）和過壓保護。該器件具有可調節的過壓截止保護功能，用于負載突降保護。
*附件：lm7481-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：-40°C 至 +125°C 環境工作溫度范圍
  • 器件 HBM ESD 分類 2 級
  • 器件 CDM ESD 分類等級 C4B
• 3V 至 65V 輸入范圍
• 低至 –65 V 的反向輸入保護
• 驅動外部背靠背 N 溝道 MOSFET
• 具有 9.1mV A 至 C 正向壓降調節的理想二極管作
• 低反向檢測閾值 （–4 mV），具有快速響應 （0.5 μs）
• 高達 200KHz 的有源整流
• 60mA 峰值柵極 （DGATE） 導通電流
• 2.6A 峰值 DGATE 關斷電流
• 集成 3.8mA 電荷泵
• 可調過壓保護
• 2.87 μA 低關斷電流 （EN/UVLO=低）
• 2.6A 峰值 DGATE 關斷電流
• 通過合適的 TVS 二極管滿足汽車ISO7637瞬態要求
• 采用節省空間的 12 引腳 WSON 封裝

參數

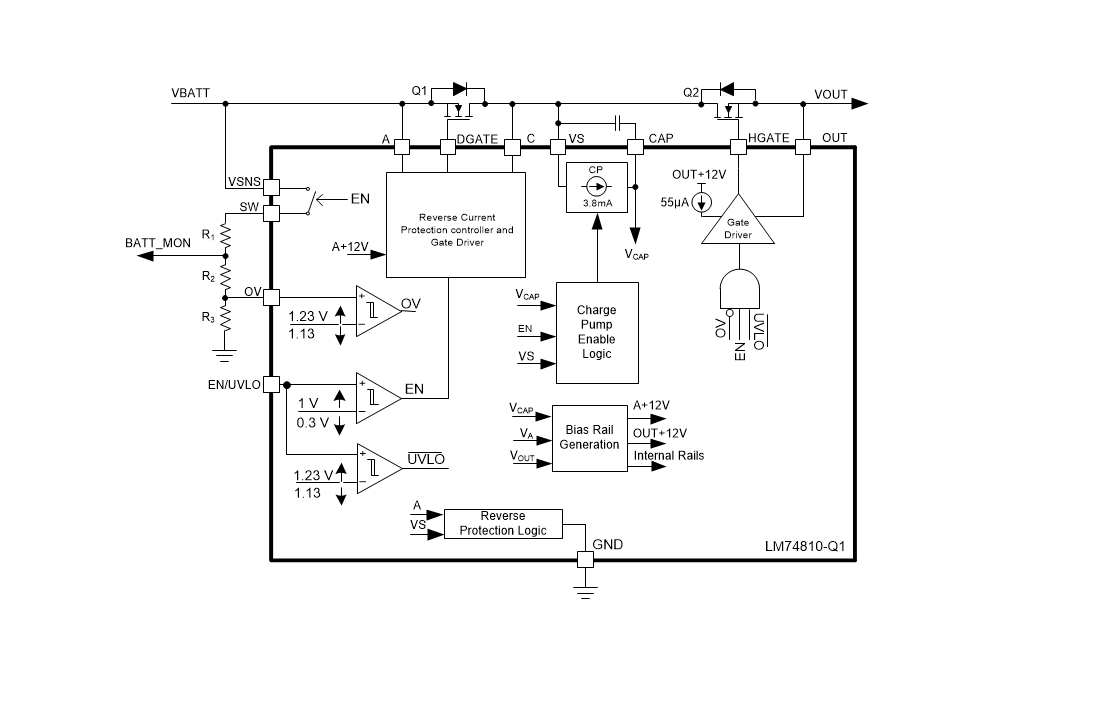

方框圖

1. 產品概述

• ?產品名稱?：LM7481-Q1 Ideal Diode Controller
• ?應用領域?：主要用于汽車應用，如電池保護、ADAS域控制器、頭單元和高級音頻系統等。
• ?特點?：AEC-Q100認證、寬輸入電壓范圍（3V至65V）、反向輸入保護、理想二極管操作、低反向檢測閾值、快速響應、主動整流、過壓保護等。

2. 功能描述

• ?理想二極管控制?：通過驅動外部背靠背N溝道MOSFET來模擬理想二極管整流器，實現電源路徑的ON/OFF控制和過壓保護。
• ?電荷泵?：集成3.8mA電荷泵，提供驅動外部MOSFET所需的電壓。
• ?雙門控?：具有DGATE和HGATE兩個獨立的門控輸出，分別用于控制理想二極管階段和負載斷開開關階段。
• ?過壓保護?：通過調整過壓閾值實現負載保護，防止過壓損壞。

3. 技術規格

• ?輸入電壓范圍?：3V至65V
• ?工作溫度范圍?：-40°C至+125°C
• ?最大漏電流?：在反向電壓下，漏電流為19μA（典型值）
• ?電荷泵電流?：3.8mA（典型值）
• ?DGATE峰值源電流?：60mA
• ?HGATE峰值漏電流?：260mA

4. 應用電路

• ?典型應用?：包括12V反向電池保護、冗余電源ORing、過壓保護和電源路徑ON/OFF控制等。
• ?設計考慮?：如MOSFET選擇、電荷泵電容計算、輸入輸出電容、保持電容、過壓保護和電池監測電阻計算等。

5. 布局指導

• ?布局建議?：理想二極管階段的A、DGATE和C引腳應靠近MOSFET的源極、柵極和漏極引腳；負載斷開階段的HGATE和OUT引腳應靠近MOSFET的柵極和源極引腳；高電流路徑應使用短而粗的走線以最小化電阻損失。

6. 封裝信息

• ?封裝類型?：12引腳WSON封裝，尺寸為3.0mm x 3.0mm。
• ?環境信息?：符合RoHS標準，峰值回流溫度為260°C。

7. 文檔支持

• ?文檔更新通知?：用戶可以通過TI的官方網站訂閱更新通知，以獲取最新的產品文檔。
• ?支持資源?：TI提供E2E支持論壇，用戶可以在其中搜索現有答案或提出自己的問題。

8. 注意事項

• ?靜電放電（ESD）警告?：處理集成電路時應采取適當?shù)念A(yù)防措施，以防止ESD損壞。
• ?布局禁忌?：不要將裸露的熱墊（RTN）連接到GND平面，否則將禁用反向極性保護功能。

9. 安全與合規

• ?安全信息?：用戶應負責選擇合適的TI產品，設計、驗證和測試其應用，并確保其應用符合適用的標準和其他安全、監管要求。
• ?責任聲明?：TI對其提供的技術和可靠性數據、設計資源等不承擔任何明示或暗示的保證，包括適銷性、特定用途適用性或非侵權性的暗示保證。

這份文件詳細描述了LM7481-Q1理想二極管控制器的功能、技術規格、應用電路、布局指導、封裝信息、文檔支持、注意事項以及安全與合規要求，為用戶提供了全面的產品信息和設計指導。
