第一部分：eVTOL革命：空中交通新范式

1.1. 市場動態與增長預測：城市空中交通（UAM）機遇的規?；?/p>

電動垂直起降飛行器（eVTOL）市場正處于指數級增長的前夜，其廣闊前景吸引了全球范圍內的巨額投資和激烈的技術競爭。盡管各市場研究機構的預測數據存在差異，但所有分析均指向一個共同的結論：這是一個擁有巨大潛力的顛覆性行業。市場規模預測的范圍相當廣泛，反映出該新興領域的動態性和對技術與法規進展的高度敏感性。例如，有分析預測到2030年市場規模將達到43.6億美元 ，而另一些更為樂觀的預測則認為同期市場規?？蛇_(dá)286億美元 。復合年增長率（CAGR）的預測同樣跨度巨大，普遍在21.5%至54.9%之間，這預示著未來十年將是行業格局形成的關鍵時期 。

從地理分布來看，北美憑借其成熟的航空工業基礎和活躍的風險投資生態，目前占據最大的市場份額。然而，亞太地區由于快速的城市化進程和對創新交通解決方案的迫切需求，預計將成為增長最快的市場 。行業的參與者呈現出多元化的格局，既包括空中客車（Airbus）、波音（Boeing）、巴西航空工業（Embraer）等傳統航空巨頭，也涌現出Joby Aviation、Archer Aviation、億航（EHang）、Lilium等資金雄厚的初創公司 。這種新舊勢力的交融與競爭，極大地推動了技術的快速迭代和商業模式的創新。

這種市場規模預測的巨大差異性，恰恰凸顯了技術選型在這一高風險、高回報領域中的決定性作用。每一次技術突破或關鍵的法規認證進展，都可能重塑市場的發展軌跡。因此，對于eVTOL制造商而言，選擇能夠確保性能、可靠性和可認證性的核心技術供應商，已成為其在激烈競爭中脫穎而出的戰略基石。

表1：eVTOL市場預測綜合分析（2024-2034年）

1.2. 核心驅動力：可持續、高效、安靜的航空需求

eVTOL市場的崛起并非偶然，而是源于深刻的社會與環境需求。首先，全球性的城市交通擁堵問題已成為制約經濟效率和生活質量的主要瓶頸。僅在美國，2024年因交通擁堵造成的經濟損失就高達740億美元，這為能夠繞過地面交通的全新出行方式創造了強勁的需求 。eVTOL憑借其垂直起降能力，能夠利用現有基礎設施（如直升機場）或在有限空間內新建起降場，實現點對點的快速通勤，從而大幅縮短出行時間 。

其次，應對氣候變化和改善空氣質量的全球共識，正強力推動交通運輸業向綠色、可持續的方向轉型。世界衛生組織的數據顯示，全球幾乎所有人口（99%）呼吸的空氣都超出了其指導限值，含有高濃度的污染物 。eVTOL作為純電動飛行器，在飛行過程中實現零碳排放，完美契合了這一時代要求 。

最后，公眾對城市生活環境質量的要求日益提高，噪聲污染成為城市航空面臨的一大挑戰。傳統直升機巨大的噪聲使其難以在人口稠密的市區大規模運營。eVTOL通過采用分布式電力推進系統，其噪聲特性遠低于傳統直升機，在500英尺高度的噪聲水平可降低15分貝以上，這對于獲得社區接納、實現商業化運營至關重要 。這三大核心驅動力——高效、可持續、安靜——共同定義了eVTOL的技術發展方向，并直接轉化為對動力系統、電力電子和控制系統的具體性能要求。

1.3. 商業化道路上的技術與法規障礙

盡管前景廣闊，eVTOL的商業化之路依然面臨諸多挑戰。其中，最核心的技術瓶頸在于電池技術。電池的能量密度直接決定了eVTOL的航程和有效載荷，是其商業可行性的關鍵 。盡管實驗室中已展示了450-500 Wh/kg能量密度的電池樣品，但目前商業化應用的鋰離子電池能量密度仍普遍在200-300 Wh/kg的水平 。這一差距意味著，在電池技術取得革命性突破之前，最大化利用現有電池能量，即提升動力系統每一個環節的效率，成為設計的重中之重。

除電池外，其他挑戰同樣不容忽視。建設專用的起降場（Vertiports）網絡需要巨大的資本投入；用于管理大規模、高密度空中交通的軟件系統尚不成熟；而作為電池核心原材料的鋰，其供應鏈的韌性也面臨考驗 。此外，公眾對于新事物的接受度，特別是對其安全性與噪聲的擔憂，也是影響市場發展的關鍵因素 。

幸運的是，監管環境正日趨明朗。美國聯邦航空管理局（FAA）和歐洲航空安全局（EASA）等全球主要航空監管機構，已經開始制定和完善eVTOL的認證路徑和運營規則，為行業的有序發展提供了框架性指導 。

在eVTOL這個新興且競爭激烈的賽道上，擁有一個創新的氣動外形或一臺強大的電機，遠不足以保證最終的成功。真正的“過濾器”在于系統集成與適航認證。航空器的認證過程極其嚴苛、成本高昂且耗時漫長，它評估的是一個完整、高度集成的系統，而非孤立的零部件性能 。eVTOL的核心挑戰——效率、噪聲、安全性、續航——本質上都是系統級問題。因此，能夠最終勝出的企業，必然是那些精通空氣動力學、推進系統、電力電子、飛控軟件之間復雜相互作用，并能向監管機構證明其系統整體安全性和可靠性的集大成者。這一現實，將電力電子系統從一個簡單的“組件”提升到了決定項目成敗的“關鍵子系統”的高度。一個性能卓越、功能完備、數據透明、可靠性高的電力電子解決方案，能夠極大地降低客戶在系統集成和認證過程中的風險，從而賦予其決定性的競爭優勢。

第二部分：eVTOL的電動心臟：推進系統架構與趨勢

2.1. 從多旋翼到復合翼：推進系統設計的演進

eVTOL的推進系統設計經歷了快速的演進。早期設計普遍青睞多旋翼構型，因其機械結構簡單、控制相對直接。然而，多旋翼在水平前飛階段的效率低下，能量消耗巨大，嚴重制約了其航程和商業應用潛力。因此，行業的主流趨勢正轉向效率更高的復合翼（Lift-Plus-Cruise）或傾轉旋翼/矢量推力（Vectored Thrust）設計 。

復合翼構型通常配備多套獨立的推進單元：一組用于垂直起降時提供升力，另一組則用于水平巡航時提供推力。在巡航階段，飛行器依靠機翼產生升力，此時垂直升力螺旋槳可以停轉或調整至最小阻力狀態，從而大幅降低能耗 。這種設計雖然增加了機械和控制的復雜性，但其在巡航階段的高效率對于延長航程至關重要。這種“雙模態”運行特性——即高扭矩、大功率的垂直起降階段和高效率、低功耗的水平巡航階段——對電機及其驅動控制器提出了獨特的性能要求 。

2.2. 電驅動逆變器的關鍵作用：功率、密度與效率

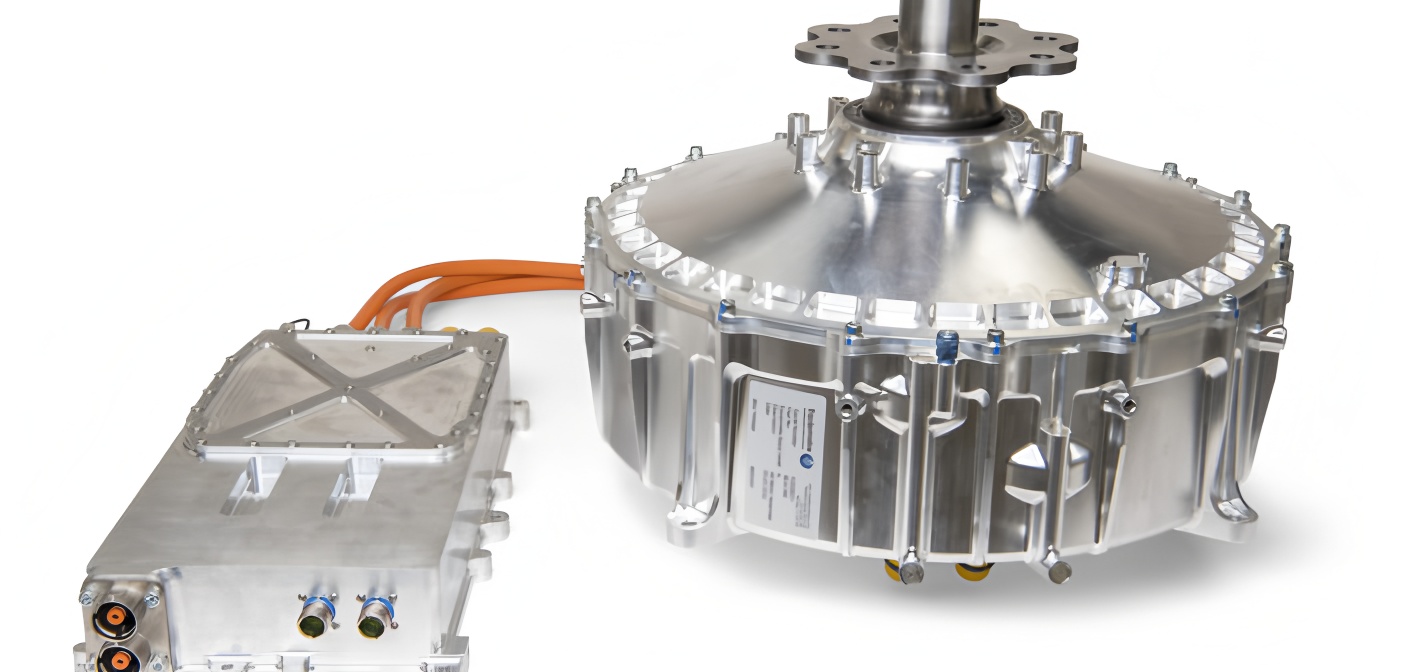

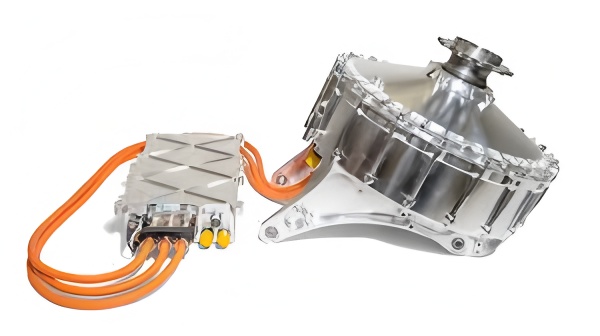

電機驅動逆變器（或稱電機控制器）是連接電池與電機的核心環節，負責將電池輸出的直流電轉換為驅動電機所需的交流電，并精確控制電機的轉速和扭矩。在eVTOL的設計哲學中，功率重量比是衡量一切性能的黃金標準。整個推進系統的目標，是在盡可能輕的重量下，實現盡可能大的功率輸出。

為了實現這一目標，eVTOL普遍采用先進的電機拓?fù)浣Y(jié)構，如永磁同步電機（PMSM）和軸向磁通電機（AFM），這些電機本身就具有高效率和高扭矩密度的特點 。目前，先進的航空推進電機的功率密度目標已超過5 kW/kg，并向10 kW/kg的更高目標邁進 。要充分發揮這些高性能電機的潛力，必須匹配同樣高性能的逆變器。一個典型的eVTOL可能包含4到12個甚至更多的電機，總功率可達數百千瓦，例如一個四軸系統總功率可達900 kW，即單個電機功率超過200 kW 。逆變器必須能夠在如此高的功率水平下高效運行。逆變器及其散熱系統的每一克重量，都直接擠占了電池或有效載荷的配額。因此，通過提升開關頻率來縮小電感、電容等無源元件的體積和重量，從而實現逆變器的小型化和輕量化，成為技術發展的必然選擇。

2.3. 向高壓架構的邁進：800V+系統的體系優勢

與電動汽車行業的發展路徑相似，eVTOL的電氣架構也正朝著高電壓方向發展，這是一種獲取系統級優勢的必然選擇 。采用800V甚至更高的直流母線電壓（部分系統已在探索1500V方案）是提升功率密度的關鍵舉措 。根據功率公式 P=V×I，在傳輸相同功率的情況下，將系統電壓提高一倍，電流便可減半。

電流的降低帶來了多重顯著優勢。首先，導線中的傳導損耗（Ploss?=I2R）與電流的平方成正比，電流減半意味著損耗降低至四分之一。這不僅提升了系統整體效率，更重要的是，它允許使用更細、更輕的電纜，從而顯著減輕整個高壓線束系統的重量——這在對重量極其敏感的航空器上是至關重要的 。其次，更低的電流也意味著電力電子器件（如MOSFET、二極管）在導通狀態下的損耗更低，散熱壓力減小，有助于實現更緊湊、更輕量化的逆變器設計。目前，行業領先的推進系統，如賽峰集團（Safran）的ENGINeUS?電機，其工作電壓已高達850V ，這表明800V及以上電壓等級已成為高性能eVTOL動力系統的標準配置。

2.4. 毫不妥協的可靠性：滿足航空航天安全標準

eVTOL作為一種載人飛行器，其安全性是所有設計考量中的最高優先級，必須遵循航空航天領域極其嚴苛的可靠性標準。與汽車行業的“功能安全”概念不同，航空業要求的是絕對的“飛行安全”。其核心目標是將災難性故障的發生率控制在每飛行小時 10?9 以下，并且任何單一故障都不能導致災難性后果 。這一原則遵循了諸如ARP 4761《民用航空器及系統審定指南》等行業標準 。

為達到這一近乎絕對的可靠性目標，系統設計必須引入深度冗余。這體現在推進系統的方方面面，例如，采用多個獨立的電池包為不同的電機組供電，以及使用遠超最低飛行要求數量的電機。Archer Aviation公司的Midnight飛行器就采用了6個獨立的電池包來驅動12臺電機，確保即使有單個電機或電池包失效，飛行器依然能安全完成飛行和著陸 。這種對可靠性的極致追求，深刻地影響著每一個零部件的選擇。功率模塊不再僅僅是一個實現開關功能的元器件，而是一個安全關鍵部件。其潛在的失效模式必須被充分理解、可預測且能被系統有效控制，以防止故障的蔓延。這對功率模塊的封裝技術、制造工藝的一致性以及內部保護功能的完備性，都提出了前所未有的高要求。

在eVTOL的設計中，追求高功率密度和高可靠性的目標交織在一起，形成了一個復雜的技術挑戰。一方面，為了減輕重量和縮小體積，系統架構向高電壓（800V+）和高開關頻率演進。高電壓降低了電流和線纜重量，而高頻率則減小了無源元件的尺寸。另一方面，航空級的高可靠性（10?9 災難性故障率）是不可動搖的底線。

這三者之間存在著內在的矛盾。高電壓和高開關頻率的組合，對功率模塊施加了巨大的電氣和熱應力。極高的電壓變化率（dv/dt）和電流變化率（di/dt）會放大封裝內部寄生電感和電容的影響，導致嚴重的電壓過沖和電磁干擾（EMI），直接威脅到器件的可靠運行。同時，高功率密度意味著熱量高度集中，對模塊的散熱路徑提出了嚴峻考驗，并加速了如焊料疲勞等關鍵的材料老化機制。

在這種情況下，傳統的、為工業或汽車應用設計的功率模塊封裝技術，例如采用氧化鋁（Al2?O3?）陶瓷基板和傳統焊料的模塊，已成為性能瓶頸。它們無法同時應對高頻開關下的寄生效應、高功率下的熱流密度以及數萬次飛行循環下的熱機械應力。因此，解決這一技術“三難困境”的關鍵，已不再僅僅是選擇性能更優的碳化硅（SiC）芯片，而在于采用革命性的封裝技術。這正是銀燒結（Silver Sintering）和氮化硅（Si3?N4?）AMB陶瓷基板等先進封裝材料和工藝發揮決定性作用的地方。它們并非簡單的增量改進，而是確保SiC技術在eVTOL這一極端應用場景下，能夠同時實現高功率密度、高效率和高可靠性的核心使能技術。

第三部分：SiC的必然選擇：定義eVTOL功率模塊的技術要求

3.1. 最大化動力鏈效率：寬禁帶半導體的應用案例

在電池能量密度成為eVTOL性能核心制約的背景下，最大化動力鏈效率成為設計的首要任務。每一個百分點的效率提升，都直接轉化為更長的航程或更大的載荷能力。在此背景下，以碳化硅（SiC）為代表的寬禁帶半導體，憑借其相較于傳統硅（Si）基功率器件（如IGBT）的代際優勢，成為eVTOL動力逆變器的必然選擇 。

SiC材料的物理特性——更寬的禁帶、更高的臨界擊穿場強和更高的熱導率——賦予了SiC MOSFET卓越的性能。具體而言，它具有更低的導通電阻（RDS(on)?）、極低的開關損耗（尤其是在高頻工作時幾乎沒有拖尾電流），以及更高的工作結溫能力 。在一個與eVTOL逆變器工作條件相似的高頻功率轉換應用（如逆變焊機）中，用SiC模塊替代傳統IGBT模塊，可以在將開關頻率提升4倍（從20 kHz到80 kHz）的同時，將總損耗降低約50% 。這種效率上的巨大優勢，使得SiC成為實現eVTOL所需功率密度和續航目標的基礎技術。

3.2. eVTOL逆變器的關鍵性能指標（KPIs）：量化分析

為了滿足eVTOL的苛刻要求，其核心的電機驅動逆變器必須在多個關鍵性能指標上達到業界頂尖水平。

電壓等級：為確保在800V至850V的直流母線電壓下安全運行，并留有足夠的裕量來吸收開關過程中產生的電壓過沖，功率模塊的額定電壓必須達到1200V或更高 。

導通電阻（RDS(on)?）：該參數直接決定了傳導損耗，對于功率密集的起降階段至關重要。大功率模塊的$R_{DS(on)}$應盡可能低，例如低于10 mΩ。同時，其正溫度系數應較小，以保證在高溫工作條件下仍能維持較低的導通損耗 。

開關能量（Eon?, Eoff?）：開關損耗是決定逆變器能否高效工作在高頻下的關鍵。極低的開關能量使得逆變器可以在50 kHz至100 kHz甚至更高的頻率下運行，從而大幅縮小濾波器等無源元件的尺寸和重量，并提升巡航階段的效率 。

寄生電感：SiC器件極快的開關速度（高di/dt）與封裝和電路中的寄生電感相互作用，會產生巨大的電壓過沖（Vovershoot?=Lstray?×di/dt）。為了將過沖控制在安全范圍內，功率模塊自身的寄生電感必須被嚴格控制在極低的水平，例如低于15 nH，以避免器件損壞并減少對外部緩沖電路的依賴 。

體二極管性能：在橋式電路中，MOSFET的體二極管需要承擔續流功能。理想的體二極管應具有低的正向壓降（VSD?）和極低的反向恢復電荷（Qrr?），以減少續流和反向恢復過程中的損耗。此外，SiC MOSFET的體二極管在長期承受正向電流時可能出現雙極性退化現象，導致R_{DS(on)}上升，因此其長期穩定性至關重要 。

3.3. 面向航空可靠性的熱管理與封裝技術

eVTOL的運行剖面（短時大功率起飛、長時中等功率巡航、短時大功率降落）對功率模塊的熱管理和機械可靠性提出了遠超傳統工業或汽車應用的要求。

熱阻（Rth,jc?）：從芯片結（junction）到外殼的熱阻必須極低，以確保芯片產生的巨大熱量能夠被高效地傳導至散熱器。這是控制結溫、保證器件長期可靠運行的基礎 。

功率/溫度循環能力：在eVTOL的整個生命周期中，功率模塊將經歷數萬次甚至更多的功率和溫度循環。每一次循環都會在模塊內部不同材料之間產生熱機械應力，因?yàn)樗鼈兊臒崤蛎浵禂?shù)（CTE）不同。傳統模塊中，焊料層的疲勞是主要的失效模式之一 。

先進封裝材料：為了應對上述挑戰，采用先進材料成為必然。氮化硅（Si3?N4?）AMB陶瓷基板正成為高性能模塊的首選。相較于傳統的氧化鋁（Al2?O3?），Si3?N4?擁有更高的機械強度、斷裂韌性和優異的抗熱沖擊能力。更重要的是，其熱膨脹系數與SiC芯片更為匹配，能夠顯著減小熱循環過程中的應力，從而大幅提升模塊的可靠性和壽命 。

先進互連技術：**銀燒結（Silver Sintering）**技術正逐步取代傳統焊料，用于芯片與基板的連接。銀燒結層的導熱系數遠高于焊料，且其熔點高達約961°C（而SAC焊料約為220°C），使其在高溫下極為穩定。更關鍵的是，銀燒結連接展現出卓越的抗熱循環疲勞能力，直接解決了傳統模塊的一個核心可靠性瓶頸 。

3.4. 柵極驅動器：SiC安全可靠運行的保障

要充分發揮SiC MOSFET的性能優勢，并確保其在嚴苛環境下的安全運行，一個高性能的柵極驅動器是必不可少的。

高共模瞬態抑制能力（CMTI）：SiC的高速開關會在驅動器的隔離柵兩側產生極高的共模電壓瞬變（高dv/dt）。驅動器必須具備足夠高的CMTI（例如，高于150-200 V/ns），才能在這種強干擾環境下保持信號傳輸?shù)耐暾?，防止發生錯誤的開關動作 。

充足的驅動電流：為了實現快速開關，驅動器必須能提供足夠大的峰值拉/灌電流（例如，>5A/9A），以在納秒級時間內完成對SiC MOSFET柵極電容的充放電，從而最小化開關損耗 。

完備的保護功能：對于安全關鍵的eVTOL應用，集成的保護功能至關重要。**有源米勒鉗位（Active Miller Clamp）可以在關斷期間有效抑制由米勒效應引起的寄生導通。退飽和（DESAT）保護功能可以快速檢測到短路故障，并通過軟關斷（Soft Turn-off）**機制平穩地關斷器件，以避免產生破壞性的過電壓，從而防止災難性故障的發生 。

高隔離電壓：為滿足高壓系統的安全法規要求，驅動器必須提供符合標準的增強型隔離，例如隔離耐壓能力需超過5000 Vrms 。

表2：eVTOL功率模塊與柵極驅動器的關鍵性能要求

第四部分：賦能未來飛行：基本半導體SiC解決方案深度解析

本部分將基于第三部分建立的技術要求基準，對基本半導體的碳化硅（SiC）功率器件及驅動芯片產品組合進行深入分析，通過具體的產品數據和技術特性，論證其在eVTOL應用中的適用性與競爭優勢。

4.1. 面向任務關鍵型推進系統的高性能SiC功率模塊

基本半導體提供了一系列專為高功率、高可靠性應用設計的1200V SiC功率模塊，其性能指標與eVTOL推進逆變器的需求高度契合。

4.1.1. Pcore?、34mm及62mm模塊：兼具低導通損耗與高電流能力

基本半導體的產品線覆蓋了從緊湊型到大功率的多種封裝形式，為不同功率等級的eVTOL系統提供了可擴展的解決方案。例如，Pcore?2 E2B封裝的BMF240R12E2G3模塊，在1200V電壓等級下實現了僅5.5 mΩ的極低導通電阻，并支持240A的額定電流。對于功率需求更高的主推進系統，62mm封裝的BMF540R12KA3模塊更是將導通電阻降低至2.5 mΩ，同時支持高達540A的額定電流 。這些極低的$R_{DS(on)}$值對于降低eVTOL在功率密集的起降階段的傳導損耗至關重要，直接有助于提升整機效率和續航表現。

此外，該產品組合還包括適用于輔助系統的解決方案，如Pcore?4 E1B封裝的BMH027MR07E1G3模塊（650V/27mΩ），可用于飛行控制、冷卻系統等子系統的電源管理 。在與國際一線品牌的同類產品進行的雙脈沖測試對比中，基本半導體的BMF240R12E2G3模塊在關斷損耗（ Eoff?）和總開關損耗（Etotal?）等關鍵動態性能指標上，展現出優于或持平的卓越表現，這進一步驗證了其在高頻高效應用中的技術領先性 。

4.1.2. 先進封裝技術賦能航空級可靠性：Si3?N4? AMB基板與銀燒結工藝的應用

基本半導體在其高性能模塊中明確采用了先進的封裝技術，以應對eVTOL應用對極致可靠性的要求。Pcore? E1B和E2B系列模塊采用了高性能Si3?N4? AMB陶瓷基板和高溫焊料，旨在提升產品的熱性能和機械可靠性 。氮化硅基板憑借其出色的機械強度和與SiC芯片更匹配的熱膨脹系數，能夠顯著提升模塊在嚴苛溫度循環下的壽命。

在要求更高的車規級模塊（如Pcore?6系列）中，基本半導體更是采用了銀燒結這一前沿的芯片貼裝技術 。相較于傳統焊料，銀燒結層擁有更高的導熱率和近乎數倍的抗熱循環疲勞能力，從根本上解決了傳統功率模塊的一大核心失效模式。通過主動采納這些超越傳統工業級甚至汽車級標準的封裝技術，基本半導體直接回應了第二部分中提出的技術“三難困境”，其產品設計充分考慮了航空應用中極端的熱機械應力和對長期可靠性的要求。

4.1.3. 提升芯片級可靠性：集成SiC SBD的設計

基本半導體Pcore?系列模塊的一個重要技術亮點是在封裝內部集成了碳化硅肖特基二極管（SiC SBD） 。這一設計為逆變器橋臂的續流提供了專用的低壓降路徑，避免了電流流過SiC MOSFET自身的體二極管。這樣做帶來了雙重好處：首先，SiC SBD的正向壓降（ VF?）遠低于SiC MOSFET體二極管的開啟電壓，從而降低了續流損耗；其次，也是更關鍵的一點，它有效規避了SiC MOSFET體二極管在長期承受正向電流時可能發生的雙極性退化風險。該退化現象會導致R_{DS(on)}隨時間推移而不可逆地增加，影響系統性能的一致性和長期可靠性 。在eVTOL這類安全關鍵且生命周期要求長的應用中，確保功率器件參數的長期穩定至關重要，這一設計體現了對SiC器件深層次失效機理的深刻理解和前瞻性應對。

4.2. 適用于高頻SiC運行的智能、魯棒柵極驅動方案

要安全、高效地驅動高性能SiC模塊，必須依賴于同樣高性能的柵極驅動器。基本半導體的BTD系列驅動芯片正是為此類嚴苛應用而設計。

4.2.1. BTD5452R：高CMTI與高隔離度，從容應對噪聲環

BTD5452R是一款專為驅動SiC MOSFET設計的智能隔離型門極驅動器。其核心性能指標直面eVTOL逆變器中的電磁挑戰。該驅動器擁有高達250 V/ns的典型共模瞬態抑制能力（CMTI），以及5700 Vrms的絕緣耐壓 。其采用的SOW-16封裝提供了大于8.5mm的爬電距離和電氣間隙，確保了在高壓環境下的安全隔離 。

這些指標的意義在于：eVTOL逆變器中SiC模塊的納秒級開關會產生劇烈的dv/dt噪聲，250 V/ns的CMTI能力確保了驅動信號在強干擾下不會失真或產生誤觸發，保障了控制的精確性和系統的穩定性。而5700 Vrms的隔離等級則為800V+的高壓動力系統提供了必需的安全屏障，符合航空應用對增強型隔離的嚴格要求。

4.2.2. 集成保護功能，構筑系統級安全與容錯能力

BTD5452R內部集成了一整套對于系統安全至關重要的保護功能。它具備有源米勒鉗位功能，可提供1A的鉗位電流，在關斷瞬間將柵極電壓牢牢鉗位在負壓，有效防止高dv/dt引起的寄生導通和直通風險 。同時，它還集成了

退飽和（DESAT）短路保護電路，一旦檢測到過流或短路，驅動器會立即啟動軟關斷程序，以150mA的受控電流緩慢關斷MOSFET，從而抑制關斷時的電壓尖峰，保護昂貴的SiC模塊免受損壞。故障發生時，驅動器還會通過XFLT引腳向主控制器發出報警信號，便于系統進行故障處理 。

這些高度集成的保護功能，不僅減少了外圍電路的復雜性和PCB占用面積，更重要的是，它們?yōu)闃?gòu)建一個滿足ARP 4761標準（即“無單點災難性故障”）的容錯系統提供了堅實的基礎。通過在驅動層面實現快速、智能的故障響應，極大地提升了整個動力系統的魯棒性和安全性。

3. 協同的產品組合：為eVTOL應用提供整體解決方案

基本半導體的價值不僅在于提供高性能的單個元器件，更在于其產品組合的協同效應。高性能的Pcore?系列SiC模塊創造了高dv/dt、高di/dt的電氣環境，而B(niǎo)TD系列的驅動芯片正是為精確、可靠地控制這種環境而生。兩者結合，為客戶提供了一個經過預先驗證的、性能匹配的功率級解決方案。

此外，公司還提供豐富的工業級和車規級分立SiC MOSFET器件 ，以及多種配置的隔離和非隔離驅動芯片 。這使得eVTOL的設計者不僅能為主推進逆變器找到最優方案，也能為充電系統、作動器驅動、空調壓縮機等各類輔助系統，選擇兼具高效率與成本效益的SiC解決方案。這種全面的產品布局，體現了對eVTOL整機電氣化需求的深刻理解，能夠幫助客戶簡化供應鏈，縮短研發和驗證周期。

表3：推薦用于eVTOL應用的基本半導體SiC功率模塊

表4：基本半導體柵極驅動器在SiC逆變器中的特性分析

第五部分：戰略建議與未來展望

5.1. eVTOL動力鏈各層級的最優器件選型策略

綜合以上分析，針對eVTOL動力系統不同層級的需求，可以制定出一套優化的器件選型策略，以平衡性能、可靠性與成本。

主推進逆變器（任務關鍵級）：對于直接關系到飛行安全的多個主推進電機逆變器，應不計成本地追求最高的可靠性和性能。推薦選用基本半導體采用最先進封裝技術的功率模塊，如Pcore?系列或62mm封裝模塊。這些模塊采用**Si3?N4? AMB基板**，并有望集成銀燒結工藝，能夠提供航空應用所需的極致熱循環和功率循環壽命。與這些高性能模塊相匹配的，應是具備完備保護功能的智能隔離柵極驅動器，如BTD5452R。該組合能夠確保在嚴苛的飛行包線內，動力系統始終保持穩定、高效和安全的運行。

輔助動力系統（高可靠性級）：對于飛行控制舵面作動器、冷卻系統泵、環控系統壓縮機等輔助系統，雖然同樣要求高可靠性，但其功率等級相對較低，且失效模式的后果不如主推進系統嚴重。在這些應用中，可以選用基本半導體的34mm封裝模塊或高性能分立SiC MOSFET器件 。這些產品同樣得益于SiC技術帶來的高效率和高功率密度，能夠顯著減小輔助系統的體積和重量，同時提供優于傳統工業產品的可靠性。

地面支持與充電系統（高性能級）：對于地面快速充電樁等非飛行關鍵設備，核心訴求是極高的效率和功率密度，以實現快速補能?；景雽?dǎo)體的Pcore?2 E2B系列模塊，憑借其低損耗特性和優異的散熱設計，是構建大功率（>60kW）充電模塊的理想選擇 。

通過這種分層級的選型策略，eVTOL制造商可以在確保最高安全性和性能的同時，對整個電氣系統的成本進行有效控制，從而提升項目的整體競爭力。

? ? ?

深圳市傾佳電子有限公司（簡稱“傾佳電子”）是聚焦新能源與電力電子變革的核心推動者：
傾佳電子成立于2018年，總部位于深圳福田區，定位于功率半導體與新能源汽車連接器的專業分銷商，業務聚焦三大方向：
新能源：覆蓋光伏、儲能、充電基礎設施；
交通電動化：服務新能源汽車三電系統（電控、電池、電機）及高壓平臺升級；
數字化轉型：支持AI算力電源、數據中心等新型電力電子應用。
公司以“推動國產SiC替代進口、加速能源低碳轉型”為使命，響應國家“雙碳”政策（碳達峰、碳中和），致力于降低電力電子系統能耗。
需求SiC碳化硅MOSFET單管及功率模塊，配套驅動板及驅動IC，請搜索傾佳電子楊茜

5.2. SiC技術在更廣闊的電動航空市場中的發展軌跡

eVTOL市場對電力電子技術提出的極端要求，正催生出一代全新的、具備航空級可靠性的功率半導體技術。在這一過程中積累的經驗，特別是在先進封裝（如Si3?N4?基板、銀燒結）、高CMTI智能柵極驅動以及系統級可靠性設計方面的突破，其意義將遠遠超出eVTOL本身。

隨著這些技術的成熟和生產規模的擴大，其成本將逐步降低，使其能夠應用于更廣闊的電動航空市場。例如，用于連接城市群的混合動力支線飛機 ，以及用于短途通勤的全電動飛機 ，都面臨著與eVTOL相似的技術挑戰：最大化效率、最小化重量、確保絕對安全。為eVTOL開發的1200V及更高電壓等級的SiC功率模塊和驅動技術，將成為這些未來飛行器動力系統的核心構建模塊。

可以預見，SiC技術的發展將是推動整個航空業向可持續能源轉型的主要引擎之一。像基本半導體這樣，通過攻克eVTOL這一技術制高點，掌握了核心器件和模塊設計、制造與應用能力的企業，不僅將在當前的UAM市場中占據有利地位，更將成為未來整個電動航空產業鏈中不可或缺的關鍵技術供應商，為實現更清潔、更高效、更安靜的未來天空貢獻核心價值。
