MAX9471, MAX9472 多輸出時鐘發生器，提供雙P

MAX9471, MAX9472 多輸出時鐘發生器，提供雙PLL和OTP

MAX9471/MAX9472器件輸出一組消費類產品中最通用的MPEG/AC3音頻和視頻頻率。這些頻率可以通過I²C接口或3電平FS引腳進行設置。MAX9471/MAX9472提供一次性可編程(OTP) ROM，允許一次性編程兩路PLL輸出。

MAX9471/MAX9472包括兩種基本配置，一種配置是使用OTP ROM設置PLL1輸出4MHz至200MHz之間的任何頻率，通過I²C接口或引腳設置PLL2輸出頻率為一組音頻和視頻頻率。在另一種配置中，OTP ROM同時設置PLL1和PLL2為4MHz至200MHz之間的固定頻率。在這兩種方式中，都可獲得參考輸出，但是OTP ROM可以屏蔽該輸出。

MAX9471/MAX9472的OTP ROM可以根據客戶要求由工廠設置。請聯系工廠獲取定制頻率的樣品。

器件工作在3.3V電源和-40°C至+85°C擴展工業級溫度范圍。MAX9471采用20引腳TQFN封裝，MAX9472采用14引腳TSSOP封裝。

輸入?yún)⒖碱l率：5MHz至50MHz

參考源：晶體或輸入時鐘

兩路N分頻反饋PLL (4MHz至200MHz)，帶緩沖輸出

兩路參考時鐘緩沖輸出

提供OTP用于工廠預設PLL頻率(請聯系工廠)

通過I²C接口或3電平FS引腳設置視頻或音頻時鐘

低PLL抖動：45MHz時14ps

集成±200ppm調諧范圍的VCXO

采用20引腳TQFN和14引腳TSSOP封裝

+3.3V電源

溫度范圍：-40°C至+85°C

應用/使用

	通信系統
	數據網絡系統
	數字TV
	家庭娛樂中心
	多媒體PC
	機頂盒

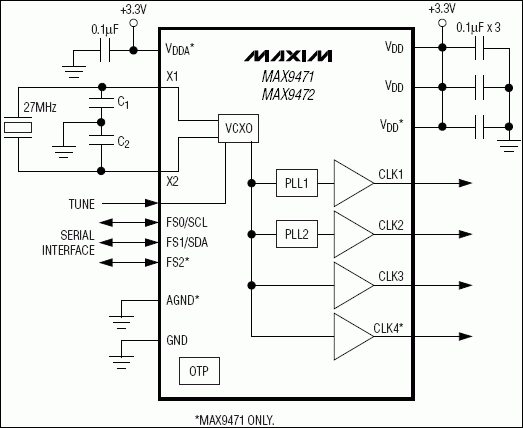

MAX9471, MAX9472典型工作應用電路

MAX9471,MAX9472:典型工作電路
