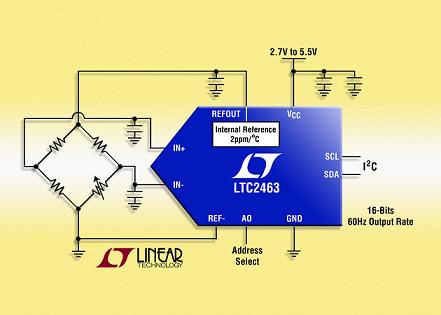

LTC2463 采用 2.7V 至 5.5V 單電源工作，在輸出速率高達 60Hz 時測量 ±1.25V 差分輸入范圍，從而使其非常適用于測量溫度、壓力、電壓或其他低頻傳感器信號。LTC2463 實現積分非線性誤差為 1LSB (典型值) 的 16 位 DC 性能、2.2uVRMS 的轉換噪聲和 0.01% 的增益誤差 (典型值)。這個 ADC 帶有一個內部振蕩器，這是另一個節省空間的特點。

在內部基準運行情況下，LTC2463 在 60Hz 最大采樣率時消耗 2.5mA (最大值) 電源電流。每次轉換后，該 ADC 都進入打盹模式，將電源電流降至低于 1.5mA。在休眠模式電源電流還可以進一步降至低于 2mA (最大值)。LTC2463 含有一個專有輸入采樣網絡，該網絡將動態輸入電流降至低于 50nA，從而實現了多種外部輸入保護和濾波器電路。

LTC2463 與 16 位 I2C ADC LTC2461 一起提供，LTC2461 測量 0V 至 1.25V 的單端輸入。LTC2463 和 LTC2461 與之前推出的 LTC2453 (差分輸入，±5V) 和 LTC2451 (單端輸入，0V 至 5V) 是同一個系列的器件。以 1,000 片為單位批量購買，每片 LTC2461 和每片 LTC2463 的價格均為 1.65 美元。

超纖巧 ADC 系列

器件型號 輸入 輸入范圍 輸出速率 I/O VREF

LTC2450 單端 0V 至 5V 30Hz SPI VCC = VREF

LTC2450-1 單端 0V 至 5V 60Hz SPI VCC = VREF

LTC2451 單端 0V 至 5V 60Hz I2C 外部

LTC2452 差分 ±5V 60Hz SPI 外部

LTC2453 差分 ±5V 60Hz I2C 外部

LTC2460 單端 0V 至 1.25V 60Hz SPI 內部

LTC2461 單端 0V 至 1.25V 60Hz I2C 內部

LTC2462 差分 ±1.25V 60Hz SPI 內部

LTC2463 差分 ±1.25V 60Hz I2C 內部

性能概要：LTC2461/LTC2463

·16 位分辨率，無漏碼

·內部 1.25V 基準：(10ppm/oC 最大值)

·單端 (LTC2461) 或差分 (LTC2463）輸入

·2LSB 偏移誤差

·0.01% 增益誤差

·每秒 60 次轉換

·多工應用的單轉換穩定時間

·具自動停機的單周期工作

-1.5mA (典型值) 電源電流

-2uA (最大值) 休眠電流

·內部振蕩器 ── 無需外部組件

·兩線 I2C 接口

·纖巧 12 引線 3mm x 3mm DFN 和 MSOP 封裝
