廠商爭相投資，3D NAND Flash前景不妙？據傳三星電子平澤廠（Pyeongtaek）將提前投產，SK海力士（SK Hynix）、東芝（Toshiba）、美光（Micron）產能也將于明年下半全面開出，屆時3D NAND可能會從供不應求、呈現供給過剩的狀況。

　　BusinessKorea 6日報道，NAND需求爆發，據悉三星電子決定平澤廠完工時間提前三個月，改在明年三、四月開始生產第四代64層3D NAND。三星平澤廠完工，加上原本的華城（Hwaseong）廠，屆時三星3D NAND產能將從當前水準提高兩倍、至32萬片。

　　SK海力士也準備生產3D NAND，仁川廠M14線無塵室正在裝設儀器，估計第二代36層3D NAND可在今年第二季出貨、第三季量產。第四季將加碼投資第三代48層3D NAND，估計未來3D NAND將占SK海力士產出的一半。

　　與此同時，大陸廠商武漢新芯也打算砸下巨資打造新廠，該公司與美商Spansion共同研發3D NAND。日廠東芝則與Western Digital（西部數據）攜手，準備量產3D NAND。

　　韓媒etnews 4日報道，業界消息稱，NAND Flash價格一路向上，三星決定平澤廠將提前三個月投產。目前平澤廠的建筑工事進入尾聲，正修筑工廠外墻，預料12月完工，緊接著要開始設備投資，購買無塵室設施和晶圓生產儀器等。

　　多名設備業人士表示，三星若想在2017年初裝設備儀器，現在就得下單，據稱三星不久后就會開始發出訂單。外界預料，平澤廠將名為18代線，明年第二季季初或季中開始營運，負責生產第四代64層3D NAND Flash。第一階段每月產量為4~5萬片12寸晶圓，約為18代線總產量的1/4（總產量為20萬片）。估計第一階段投資金額為27.2~31.7億美元（181.4億~211.4億人民幣）。

　　韓國媒體朝鮮日報日文版報道，三星8月11日宣布，第4代V-NAND Flash（3D NAND）產品將在2016年Q4（10-12月）開賣，該款產品將采64層堆疊。三星指出，借由采用64層堆疊技術，每片晶圓的儲存容量可較現行技術提高30%、能有效改善成本競爭力。

　　三星為全球第一家量產3D NAND的廠商，于2013年研發出堆疊24層的3D NAND之后，就逐步將技術升級至32層、48層，此次則進一步提升至64層。

　　東芝7月27日發布新聞稿宣布，已研發出堆疊64層的3D NAND制程技術，并自當日起領先全球同業開始進行樣品出貨，且預計將透過甫于7月完工的四日市工廠“新第2廠房”進行生產。

　　四大豪門現狀

　　在主要的NAND廠商中，三星最早量產了3D NAND，其他幾家公司在3D NAND閃存量產上要落后三星至少2年時間，Intel、美光去年才推出3D NAND閃存，Intel本月初才發布了首款3D NAND閃存的SSD，不過主要是面向企業級市場的。

　　這四大豪門的3D NAND閃存所用的技術不同，堆棧的層數也不一樣，而Intel在常規3D NAND閃存之外還開發了新型的3D XPoint閃存，它跟目前的3D閃存有很大不同，屬于殺手锏級產品，值得關注。

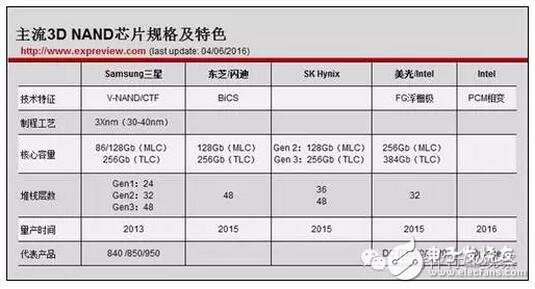

　　四大NAND豪門的3D NAND閃存規格及特色

　　上述3D NAND閃存中，由于廠商不一定公布很多技術細節，特別是很少提及具體的制程工藝，除了三星之外其他廠商的3D NAND閃存現在才開始推向市場，代表性產品也不足。

　?。ㄒ唬┤牵鹤钤缌慨a(chǎn)的V-NAND閃存

　　三星是NAND閃存市場最強大的廠商，在3D NAND閃存上也是一路領先，他們最早在2013年就開始量產3D NAND閃存了。在3D NAND路線上，三星也研究過多種方案，最終量產的是VG垂直柵極結構的V-NAND閃存，目前已經發展了三代V-NAND技術，堆棧層數從之前的24層提高到了48層，TLC類型的3D NAND核心容量可達到256Gb容量，在自家的840、850及950系列SSD上都有使用。

　　值得一提的是，三星在3D NAND閃存上領先不光是技術、資金的優勢，他們首先選擇了CTF電荷擷取閃存（charge trap flash，簡稱CTF）路線，相比傳統的FG（Floating Gate，浮柵極）技術難度要小一些，這多少也幫助三星占了時間優勢。

　　有關V-NAND閃存的詳細技術介紹可以參考之前的文章：NAND新時代起點，三星V-NAND技術詳解

　　（二）東芝/閃迪：獨辟蹊徑的BiCS技術

　　東芝是閃存技術的發明人，雖然現在的份額和產能被三星超越，不過東芝在NAND及技術領域依然非常強大，很早就投入3D NAND研發了，2007年他們獨辟蹊徑推出了BiCS技術的3D NAND——之前我們也提到了，2D NAND閃存簡單堆棧是可以作出3D NAND閃存的，但制造工藝復雜，要求很高，而東芝的BiCS閃存是Bit Cost Scaling，強調的就是隨NAND規模而降低成本，號稱在所有3D NAND閃存中BiCS技術的閃存核心面積最低，也意味著成本更低。

　　東芝和閃迪是戰略合作伙伴，雙方在NAND領域是共享技術的，他們的BiCS閃存去年開始量產，目前的堆棧層數是48層，MLC類型的核心容量128Gb，TLC類型的容量可達256Gb，預計會在日本四日市的Fab 2工廠規模量產，2016年可以大量出貨了。
