LTC2754-16 4通道16位電流輸出數模轉換器 (DAC)

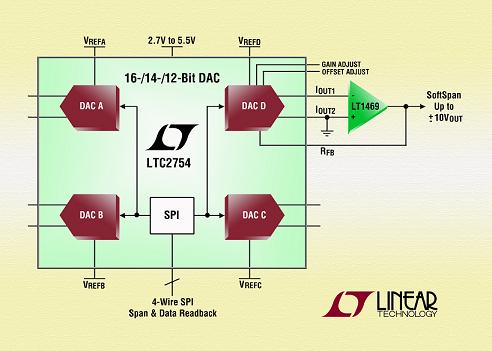

凌力爾特公司 (Linear Technology Corporation) 推出4通道16位電流輸出數模轉換器 (DAC) LTC2754-16，該器件實現了 ±1LSB 積分非線性 (INL) 和差分非線性 (DNL)。所有 4 個 DAC 都可以軟件編程或引腳搭接，以通過一個簡單的 4 線串行接口實現 6 個單極性或雙極性輸出范圍之一。軟件可編程性能無需昂貴的精密電阻器、增益級和手動跨接線。LTC2754-16 的精確 DC 規格和靈活的 SoftSpan 輸出可配置性能使其非常適用于多通道數據采集模塊和自動測試設備。還提供一個引腳和軟件兼容的 12 位可選版本，從而在最終產品中可非常容易地在不同的分辨率之間轉換。

LTC2754-16 能夠提供 6 個單獨、高達 ±10V 的軟件可編程單極性和雙極性輸出范圍。6 個 SoftSpan 輸出電壓范圍包括兩個單極性范圍 (0V 至 5V、0V 至 10V) 和 4 個雙極性范圍 (±10V、±5V、±2.5V、-2.5V 至 +7.5V)。每個 DAC 還含有電壓控制的偏移和增益調節引腳，從而使精調每個 DAC 的輸出成為可能。LTC2754-16 提供 6 個輸出中的其中一個 SoftSpan 范圍，同時靠單一 2.7V 至 5.5V 電源工作，且僅消耗 1uA 最大電源電流。

LTC2754-16 還提供非常好的 AC 規格，包括僅為 2us 的滿標度穩定時間以及 3V電源時 0.26nV?s 或 5V 電源時 1.25nV?s 的低干擾脈沖。

對于諸如波形發生等應用而言，LTC2754-16 的 2MHz 乘法帶寬和上佳的 AC 規格是至關重要的?？焖俜€(wěn)定和低干擾減少了諧波失真，從而使產生更高頻率、更低噪聲的輸出波形成為可能。LTC2754-16 的串行接口以高達 40MHz 的時鐘速率工作，允許任何內部寄存器的回讀以及 DAC 輸出范圍設置。

LTC2754-12 是引腳兼容的 12 位器件，有 16 位和 12 位版本，采用 7mm x 8mm QFN-52 封裝。串行 LTC2754 加入一個通過并行 I/O 通信的 4 通道、雙通道和單通道 DAC (LTC2755/LTC2753/LTC2751) 系列。整個系列提供商用和工業溫度范圍版本。以 1,000 片為單位批量購買，每片 LTC2754-12 的價格為 9.15 美元，而每片 LTC2754-16 的價格為 17.85 美元。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LTC2754-16/LTC2754-12

在整個溫度范圍內具 ±1LSB INL、±1LSB DNL

6 個可編程輸出范圍：

-單極性 0V 至 +5V、0V 至 +10V

-雙極性 ±5V、±10V、±2.5V、-2.5V 至 +7.5V

1uA (最大值) 的低電源電流

0.26nV?s/1.25nV?s 的低干擾脈沖 (3V/5V 電源)

2us 快速穩定時間

4 線 SPI 兼容串行接口

2.7V 至 5.5V 單一電源工作

數據和范圍回讀

單獨的偏移和增益硬件調節引腳

52 引腳 7mm x 8mm QFN 封裝
